Tủ Điện Hybrid 1 Pha Và ATS Là Gì? Vai Trò Trong Hệ Thống Điện Mặt Trời Hybrid

Trong hệ thống điện năng lượng mặt trời Hybrid, ngoài tấm pin, inverter và pin lưu trữ, tủ điện Hybrid 1 pha là một hạng mục rất quan trọng. Đây được xem là “trung tâm điện” của hệ thống, nơi tập trung các thiết bị bảo vệ, chuyển nguồn, chống sét và phân phối điện cho tải sử dụng.

Đặc biệt, với các hệ thống có nhu cầu dùng điện dự phòng khi mất điện lưới, thiết bị ATS thường được nhắc đến rất nhiều. Vậy tủ điện Hybrid 1 pha là gì? ATS là gì? Khi nào nên dùng ATS và khi nào có thể không cần ATS? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

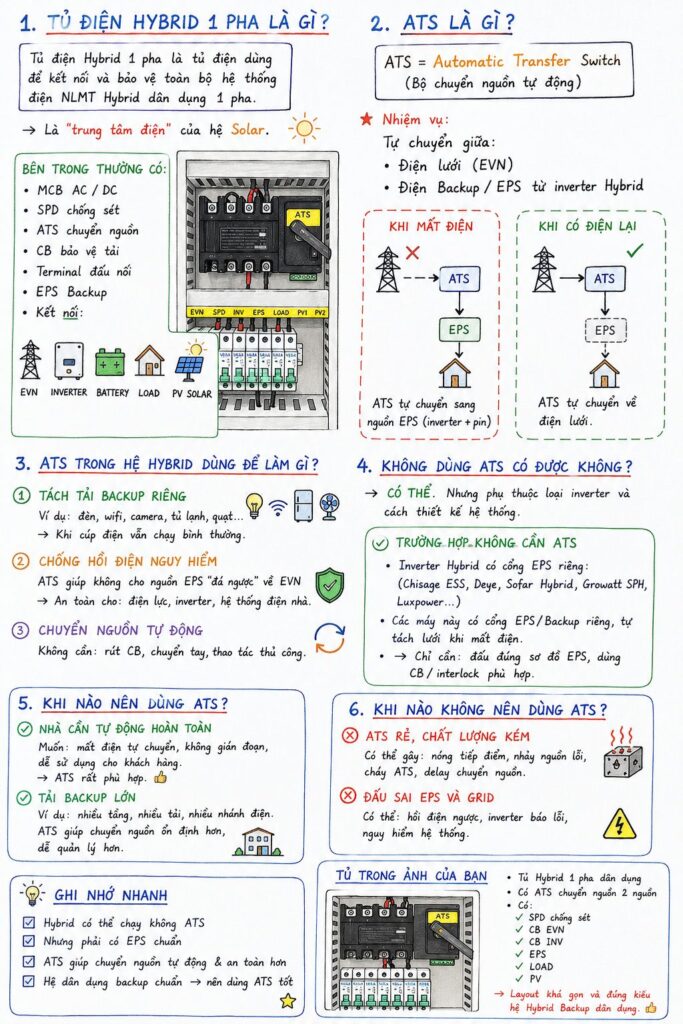

Tủ Điện Hybrid 1 Pha Là Gì?

Tủ điện Hybrid 1 pha là tủ điện dùng để kết nối, bảo vệ và quản lý toàn bộ hệ thống điện năng lượng mặt trời Hybrid dân dụng 1 pha.

Trong một hệ thống Hybrid, điện có thể đến từ nhiều nguồn khác nhau như:

Điện lưới EVN
Điện từ tấm pin năng lượng mặt trời
Điện từ pin lưu trữ battery
Điện backup/EPS từ inverter Hybrid
Tải tiêu thụ trong nhà

Vì có nhiều nguồn điện cùng tham gia vận hành nên hệ thống cần một tủ điện được thiết kế đúng kỹ thuật để đảm bảo an toàn, ổn định và dễ kiểm soát. Tủ điện Hybrid 1 pha chính là nơi gom các thiết bị bảo vệ và điều phối nguồn điện cho toàn bộ hệ thống.

Có thể hiểu đơn giản, tủ điện Hybrid 1 pha là bộ phận trung tâm giúp hệ thống điện mặt trời Hybrid vận hành an toàn, tự động và đúng nguyên lý.

Bên Trong Tủ Điện Hybrid 1 Pha Thường Có Gì?

Tùy theo công suất hệ thống, loại inverter và yêu cầu sử dụng thực tế, cấu hình tủ điện Hybrid có thể khác nhau. Tuy nhiên, một tủ điện Hybrid 1 pha dân dụng thường bao gồm các thiết bị chính sau:

MCB AC/DC: Dùng để đóng cắt, bảo vệ quá tải và ngắn mạch cho các đường điện AC và DC.

SPD chống sét: Bảo vệ hệ thống trước các xung sét lan truyền, đặc biệt quan trọng với hệ thống điện mặt trời có dây DC đi ngoài trời.

ATS chuyển nguồn: Dùng để tự động chuyển đổi giữa điện lưới EVN và nguồn backup/EPS từ inverter Hybrid.

CB bảo vệ tải: Bảo vệ các nhánh tải sử dụng điện trong nhà hoặc tải backup riêng.

Terminal đấu nối: Giúp đấu nối dây điện gọn gàng, rõ ràng, dễ kiểm tra và bảo trì.

Đường EPS Backup: Là đường cấp điện dự phòng cho tải quan trọng khi mất điện lưới.

Đường kết nối PV Solar: Kết nối từ tấm pin năng lượng mặt trời về inverter hoặc tủ bảo vệ DC.

Một tủ điện Hybrid được thi công đúng chuẩn cần có bố cục rõ ràng, dây dẫn đi gọn, thiết bị bảo vệ đầy đủ, có ký hiệu phân biệt các đường như EVN, inverter, EPS, load, PV, battery.

ATS Là Gì?

ATS là viết tắt của Automatic Transfer Switch, nghĩa là bộ chuyển nguồn tự động.

Trong hệ thống điện mặt trời Hybrid, ATS có nhiệm vụ tự động chuyển đổi giữa hai nguồn điện chính:

Điện lưới EVN
Nguồn điện backup/EPS từ inverter Hybrid

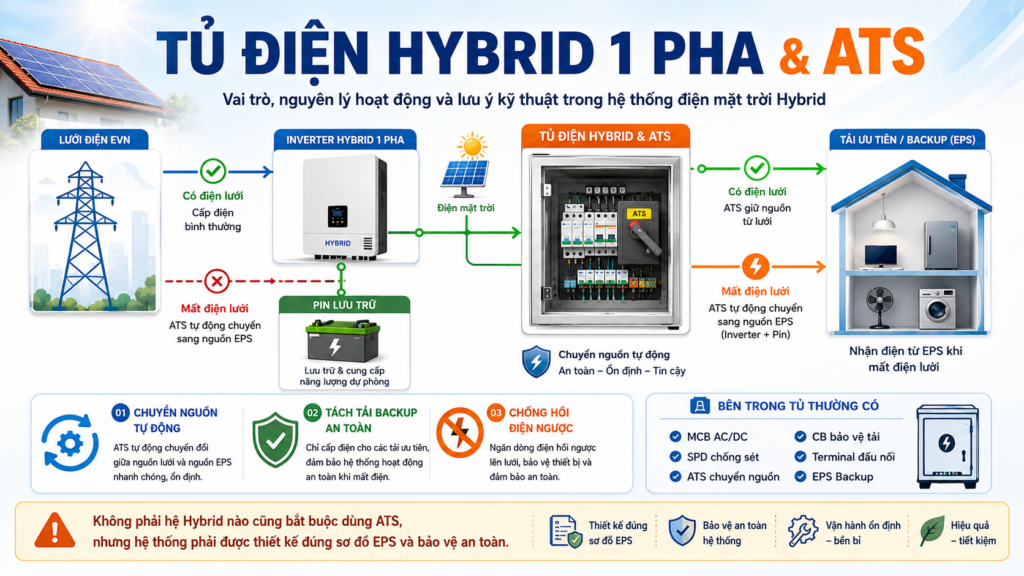

Khi điện lưới bình thường, tải có thể sử dụng điện từ lưới hoặc điện do hệ thống inverter điều phối. Khi mất điện lưới, ATS sẽ tự động chuyển tải sang nguồn EPS/backup từ inverter và pin lưu trữ. Khi điện lưới có trở lại, ATS sẽ tự động chuyển tải về lại nguồn điện lưới theo thiết kế.

Nhờ có ATS, người dùng không cần thao tác thủ công bằng cách rút CB, đảo CB hoặc chuyển cầu dao bằng tay. Điều này giúp hệ thống vận hành tiện lợi hơn và an toàn hơn.

ATS Hoạt Động Như Thế Nào Trong Hệ Hybrid?

Trong hệ thống Hybrid có pin lưu trữ, khi mất điện lưới, inverter Hybrid có thể cấp nguồn dự phòng qua cổng EPS hoặc Backup. Tuy nhiên, để nguồn này cấp điện cho các tải cần thiết trong nhà một cách an toàn, thường cần thiết kế mạch chuyển nguồn phù hợp.

Nguyên lý hoạt động cơ bản như sau:

Khi có điện lưới EVN, ATS ưu tiên cấp điện theo nguồn lưới hoặc theo cấu hình hệ thống.

Khi mất điện lưới, ATS phát hiện nguồn lưới không còn, sau đó tự động chuyển sang nguồn EPS từ inverter Hybrid.

Khi điện lưới có trở lại, ATS tự động chuyển tải về lại nguồn lưới, đồng thời hệ thống Hybrid tiếp tục vận hành theo chế độ sạc, xả hoặc hòa lưới tùy cài đặt.

Điểm quan trọng nhất của ATS là giúp tách biệt nguồn EPS và nguồn lưới, tránh hiện tượng hồi điện ngược gây nguy hiểm cho inverter, hệ thống điện trong nhà và cả lưới điện bên ngoài.

ATS Trong Hệ Hybrid Dùng Để Làm Gì?

1. Tách tải backup riêng

Không phải toàn bộ thiết bị điện trong nhà đều cần chạy khi mất điện. Thông thường, hệ Hybrid sẽ chỉ cấp điện dự phòng cho các tải quan trọng như:

Đèn chiếu sáng
Wifi
Camera
Tủ lạnh
Quạt
Máy tính
Một số ổ cắm cần thiết

ATS giúp tách riêng nhóm tải backup, để khi mất điện các thiết bị quan trọng vẫn hoạt động bình thường mà không làm quá tải inverter hoặc pin lưu trữ.

2. Chống hồi điện nguy hiểm

Đây là chức năng cực kỳ quan trọng.

Nếu đấu nối sai giữa đường EPS và đường điện lưới, có thể xảy ra hiện tượng hồi điện ngược. Khi đó, nguồn điện từ inverter hoặc pin lưu trữ có thể đẩy ngược về phía lưới EVN hoặc làm xung đột nguồn với điện lưới khi có điện trở lại.

Hậu quả có thể gây:

Inverter báo lỗi
Cháy tiếp điểm
Chập cháy thiết bị
Nguy hiểm cho người sửa chữa điện
Ảnh hưởng đến hệ thống điện trong nhà

ATS chất lượng tốt và đấu nối đúng kỹ thuật sẽ giúp hạn chế rủi ro này.

3. Chuyển nguồn tự động

ATS giúp quá trình chuyển nguồn diễn ra tự động, nhanh chóng và tiện lợi. Người dùng không cần thao tác thủ công mỗi khi mất điện hoặc có điện lại.

Điều này đặc biệt hữu ích với các công trình cần điện liên tục như:

Nhà ở có người già, trẻ nhỏ
Văn phòng làm việc
Cửa hàng, siêu thị mini
Hệ thống camera an ninh
Nhà có thiết bị mạng, server nhỏ
Các tải quan trọng cần duy trì liên tục

Có Bắt Buộc Phải Dùng ATS Không?

Câu trả lời là: không phải hệ Hybrid nào cũng bắt buộc phải dùng ATS.

Việc có cần ATS hay không phụ thuộc vào:

Loại inverter Hybrid đang sử dụng
Inverter có cổng EPS/Backup riêng hay không
Sơ đồ thiết kế hệ thống
Nhu cầu sử dụng tải backup
Cách chia tải trong nhà
Yêu cầu tự động chuyển nguồn hay thao tác thủ công

Một số inverter Hybrid hiện nay đã có cổng EPS hoặc Backup riêng, có thể tự tách lưới khi mất điện. Với các dòng inverter như Deye, Sofar Hybrid, Growatt SPH, Luxpower, Chisage ESS… hệ thống có thể được thiết kế chạy backup mà không cần ATS rời trong một số trường hợp.

Tuy nhiên, ngay cả khi không dùng ATS, hệ thống vẫn phải được thiết kế đúng sơ đồ EPS, có CB bảo vệ, interlock hoặc giải pháp chống đấu song song sai nguồn phù hợp.

Nói cách khác: Hybrid có thể chạy không cần ATS, nhưng phải có thiết kế EPS chuẩn và bảo vệ an toàn.

Khi Nào Nên Dùng ATS?

Nhà cần tự động hoàn toàn khi mất điện

Nếu khách hàng muốn khi mất điện hệ thống tự động chuyển sang nguồn backup mà không cần thao tác gì, ATS là lựa chọn rất phù hợp.

Ví dụ: Khi đang sử dụng điện, điện lưới bị mất, hệ thống tự chuyển sang nguồn từ inverter và pin lưu trữ. Khi điện lưới có lại, ATS tự chuyển về nguồn lưới.

Điều này giúp trải nghiệm sử dụng tiện lợi hơn, đặc biệt với các gia đình không am hiểu kỹ thuật điện.

Tải backup lớn hoặc nhiều nhánh điện

Với các công trình có nhiều tầng, nhiều khu vực sử dụng điện hoặc nhiều nhóm tải quan trọng, ATS giúp việc chuyển nguồn ổn định và dễ quản lý hơn.

Ví dụ:

Nhà nhiều tầng
Biệt thự
Văn phòng nhỏ
Cửa hàng kinh doanh
Nhà xưởng nhỏ dùng hệ 1 pha
Hệ thống camera, wifi, tủ lạnh, đèn chiếu sáng cần chạy liên tục

Trong các trường hợp này, dùng ATS giúp hệ thống chuyên nghiệp và an toàn hơn.

Cần hạn chế thao tác thủ công

Nếu không có ATS, người dùng có thể phải chuyển nguồn bằng CB hoặc cầu dao theo quy trình nhất định. Nếu thao tác sai, có thể gây xung đột nguồn hoặc nguy hiểm.

ATS giúp giảm phụ thuộc vào thao tác của con người, từ đó giảm nguy cơ vận hành sai.

Khi Nào Không Nên Dùng ATS?

Không nên dùng ATS rẻ, chất lượng kém

ATS là thiết bị chuyển nguồn, phải đóng cắt dòng điện thường xuyên và chịu tải theo công suất thực tế. Nếu dùng ATS rẻ, tiếp điểm kém hoặc không đúng dòng tải, có thể gây ra nhiều sự cố như:

Nóng tiếp điểm
Nhảy nguồn lỗi
Chuyển nguồn chậm
Cháy ATS
Mất ổn định tải backup
Gây lỗi inverter

Vì vậy, nếu dùng ATS, nên chọn loại có thương hiệu, thông số rõ ràng, dòng chịu tải phù hợp và được lắp đặt đúng kỹ thuật.

Không nên dùng ATS khi chưa hiểu rõ sơ đồ EPS và Grid

Một lỗi rất nguy hiểm trong hệ Hybrid là đấu sai giữa đường EPS và Grid. Nếu kỹ thuật viên không nắm rõ nguyên lý inverter, cổng backup, điện lưới và tải, việc lắp ATS sai có thể gây hậu quả nghiêm trọng.

Có thể xảy ra các lỗi như:

Hồi điện ngược
Inverter báo lỗi
CB nhảy liên tục
Nguồn điện không ổn định
Nguy hiểm cho người sử dụng
Cháy thiết bị trong tủ điện

Do đó, ATS chỉ nên được lắp bởi đơn vị kỹ thuật có kinh nghiệm về điện mặt trời Hybrid.

Ghi Nhớ Nhanh Khi Thiết Kế Tủ Điện Hybrid 1 Pha

Đối với hệ thống điện mặt trời Hybrid 1 pha, cần ghi nhớ một số nguyên tắc quan trọng sau:

Hybrid có thể chạy không cần ATS trong một số trường hợp
Nếu không dùng ATS, phải có sơ đồ EPS chuẩn
ATS giúp chuyển nguồn tự động và an toàn hơn
Không dùng ATS kém chất lượng cho hệ thống backup
Không đấu chung bừa bãi giữa EPS và điện lưới
Cần tách tải backup riêng để tránh quá tải inverter
Tủ điện cần có đầy đủ CB, chống sét, terminal và nhãn đánh dấu
Dây điện trong tủ phải đi gọn gàng, đúng tiết diện và đúng màu dây
Nên kiểm tra kỹ sơ đồ trước khi đóng điện vận hành

Tủ Điện Hybrid Chuẩn Cần Đảm Bảo Những Yếu Tố Nào?

Một tủ điện Hybrid 1 pha đạt chuẩn không chỉ đẹp về bố cục mà còn phải đúng về nguyên lý kỹ thuật.

Tủ cần đảm bảo:

Có CB bảo vệ đường EVN
Có CB bảo vệ đường inverter
Có CB hoặc MCB cho đường EPS/Backup
Có SPD chống sét phù hợp
Có terminal đấu nối rõ ràng
Có ATS nếu thiết kế yêu cầu chuyển nguồn tự động
Có nhãn phân biệt EVN, INV, EPS, LOAD, PV
Có khoảng cách an toàn giữa các thiết bị
Dây dẫn được bấm cos chắc chắn
Không đấu nối tạm bợ
Dễ kiểm tra, bảo trì và xử lý sự cố

Một tủ điện được thiết kế gọn gàng, đúng kỹ thuật sẽ giúp hệ thống Hybrid vận hành bền bỉ hơn, giảm lỗi và tăng độ an toàn cho người sử dụng.

Kết Luận

Tủ điện Hybrid 1 pha là bộ phận quan trọng trong hệ thống điện năng lượng mặt trời Hybrid dân dụng. Đây là nơi kết nối và bảo vệ các nguồn điện như EVN, inverter, pin lưu trữ, tải backup và hệ thống PV solar.

Trong khi đó, ATS là thiết bị chuyển nguồn tự động, giúp hệ thống chuyển đổi giữa điện lưới và nguồn backup/EPS từ inverter Hybrid. ATS đặc biệt hữu ích khi khách hàng muốn hệ thống vận hành tự động, an toàn và hạn chế thao tác thủ công.

Tuy nhiên, không phải hệ Hybrid nào cũng bắt buộc phải dùng ATS. Điều quan trọng nhất là hệ thống phải được thiết kế đúng sơ đồ, tách tải backup hợp lý, chống hồi điện ngược và sử dụng thiết bị đạt chất lượng.

Một hệ thống điện mặt trời Hybrid an toàn không chỉ nằm ở inverter hay pin lưu trữ, mà còn phụ thuộc rất nhiều vào tủ điện, thiết bị bảo vệ, ATS và kỹ thuật thi công thực tế.
