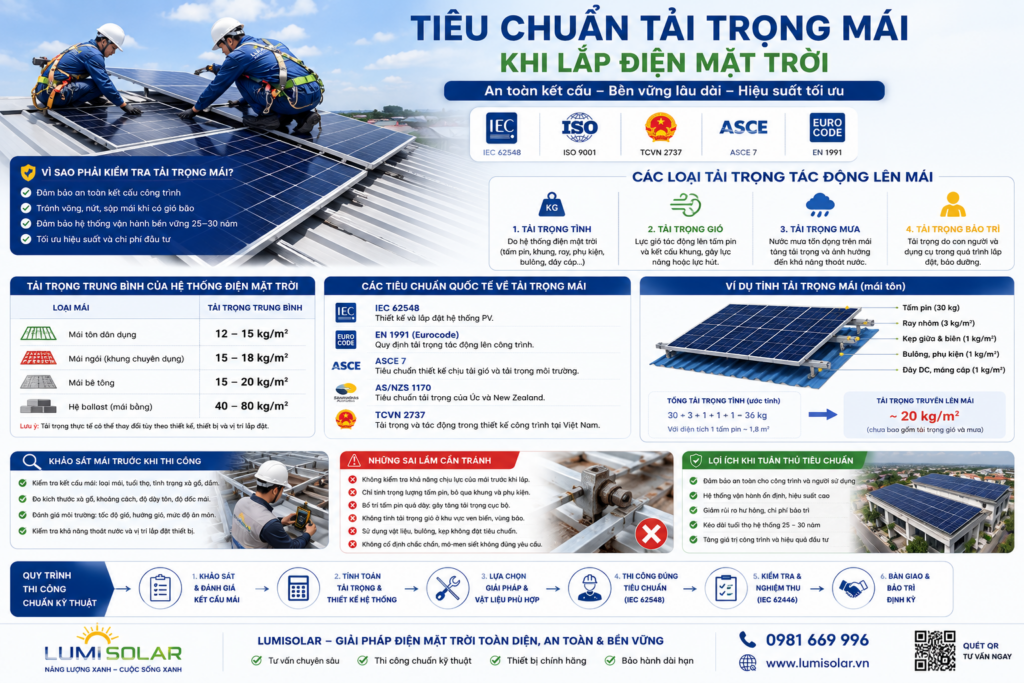

Tiêu Chuẩn Tải Trọng Mái Khi Lắp Điện Mặt Trời Là Gì?

Một trong những câu hỏi được khách hàng quan tâm nhất trước khi lắp đặt hệ thống điện năng lượng mặt trời là:

• Mái nhà có chịu được tải trọng của tấm pin không?
• Lắp điện mặt trời có làm sập mái hay võng mái không?
• Nhà xưởng cũ có thể lắp điện mặt trời được không?

Thực tế, một hệ thống điện mặt trời chỉ an toàn khi kết cấu mái được khảo sát và tính toán tải trọng theo các tiêu chuẩn kỹ thuật. Việc bỏ qua bước đánh giá này có thể dẫn đến biến dạng mái, hư hỏng kết cấu hoặc mất an toàn trong điều kiện gió bão.

Trong bài viết này, LumiSolar sẽ giúp bạn hiểu rõ các loại tải trọng tác động lên mái, các tiêu chuẩn thiết kế phổ biến và quy trình khảo sát trước khi thi công.

Vì Sao Phải Kiểm Tra Tải Trọng Mái?

Hệ thống điện mặt trời không chỉ bao gồm tấm pin mà còn có:

• Khung nhôm.
• Ray đỡ.
• Kẹp biên, kẹp giữa.
• Bulông liên kết.
• Dây cáp.
• Máng cáp.
• Inverter (trong một số trường hợp đặt trên mái).
• Thiết bị chống sét.

Tổng trọng lượng của hệ thống sẽ truyền xuống mái và hệ kết cấu bên dưới. Nếu mái không đủ khả năng chịu lực, nguy cơ võng mái, nứt mái hoặc hư hỏng kết cấu sẽ tăng lên, đặc biệt khi kết hợp với tải trọng gió và mưa bão.

Các Loại Tải Trọng Tác Động Lên Mái

1. Tải Trọng Tĩnh (Dead Load)

Đây là tải trọng do chính hệ thống điện mặt trời tạo ra.

Bao gồm:

• Tấm pin.
• Khung nhôm.
• Ray.
• Bulông.
• Phụ kiện.
• Dây cáp.

Thông thường:

• Tấm pin 550–650W nặng khoảng 28–38 kg.
• Hệ khung và ray khoảng 4–8 kg/m².

Tổng tải trọng tĩnh của hệ thống thường dao động từ 12–20 kg/m², tùy loại thiết bị và phương án lắp đặt.

2. Tải Trọng Gió (Wind Load)

Đây là yếu tố quan trọng nhất trong thiết kế hệ thống điện mặt trời.

Khi có gió mạnh, tấm pin hoạt động như một bề mặt cản gió, tạo ra:

• Lực nâng.
• Lực hút.
• Lực ép.

Các lực này truyền trực tiếp xuống ray, kẹp và mái nhà. Đối với khu vực ven biển như Hải Phòng, Quảng Ninh hoặc miền Trung, tải trọng gió phải được tính toán rất cẩn thận.

3. Tải Trọng Mưa

Nước mưa không chỉ tạo thêm tải trọng mà còn ảnh hưởng đến khả năng thoát nước của mái.

Nếu bố trí tấm pin không hợp lý có thể:

• Gây ứ nước.
• Tăng tải trọng cục bộ.
• Dẫn đến thấm dột.

4. Tải Trọng Bảo Trì

Trong quá trình bảo dưỡng, kỹ thuật viên sẽ di chuyển trên mái.

Do đó cần tính thêm tải trọng do con người và dụng cụ tác động lên hệ thống.

Tiêu Chuẩn Quốc Tế Về Tải Trọng Mái

Khi thiết kế điện mặt trời, các kỹ sư thường tham khảo các tiêu chuẩn quốc tế sau:

Đối với các dự án tại Việt Nam, việc kết hợp TCVN 2737 với các hướng dẫn của IEC 62548 là giải pháp phù hợp.

Tải Trọng Trung Bình Của Hệ Thống Điện Mặt Trời

Lưu ý: Hệ ballast (không khoan mái) sử dụng các khối bê tông để giữ khung nên tải trọng cao hơn đáng kể và cần được tính toán riêng.

Khảo Sát Mái Trước Khi Thi Công

Một quy trình khảo sát chuyên nghiệp thường bao gồm:

Kiểm tra kết cấu mái

• Loại mái (tôn, ngói, bê tông).
• Tuổi thọ mái.
• Tình trạng rỉ sét, nứt, võng.
• Khả năng chịu lực của xà gồ và dầm.

Đo kích thước và khoảng cách

• Khoảng cách xà gồ.
• Kích thước xà gồ.
• Chiều dày tôn.
• Độ dốc mái.

Đánh giá môi trường

• Tốc độ gió khu vực.
• Hướng gió chủ đạo.
• Mức độ ăn mòn (đặc biệt tại khu vực ven biển).
• Khả năng thoát nước.

Những Sai Lầm Cần Tránh

• Lắp đặt trên mái đã xuống cấp mà không gia cố.
• Không kiểm tra khả năng chịu lực của xà gồ.
• Chỉ tính trọng lượng tấm pin mà bỏ qua khung và phụ kiện.
• Bố trí mật độ tấm pin quá dày.
• Không tính tải trọng gió đối với khu vực ven biển.
• Sử dụng vật liệu khung hoặc bulông không đạt tiêu chuẩn.

Những sai lầm này có thể dẫn đến biến dạng mái, giảm tuổi thọ công trình và tăng nguy cơ mất an toàn trong mùa mưa bão.

Khảo Sát Mái Trước Khi Thi Công Điện Mặt Trời Cần Kiểm Tra Gì?

Kết Luận

Đánh giá tải trọng mái là bước không thể bỏ qua trước khi lắp đặt hệ thống điện mặt trời. Một hệ thống được thiết kế đúng tiêu chuẩn sẽ không chỉ đảm bảo an toàn cho công trình mà còn giúp thiết bị vận hành ổn định trong suốt vòng đời 25–30 năm.

Tại LumiSolar, mọi dự án đều được khảo sát kết cấu mái, tính toán tải trọng và lựa chọn phương án lắp đặt phù hợp với từng loại công trình. Quy trình này giúp tối ưu hiệu suất, đảm bảo an toàn và giảm thiểu rủi ro trong quá trình sử dụng.
