Tiêu Chuẩn Đi Dây DC Quốc Tế Trong Điện Mặt Trời Là Gì?

Trong hệ thống điện mặt trời, đường dây DC (Direct Current) đóng vai trò kết nối giữa tấm pin và inverter. Đây là khu vực có điện áp cao, thường từ 300V đến hơn 1.500V DC đối với các hệ thống thương mại và công nghiệp.

Khác với điện xoay chiều (AC), điện một chiều (DC) có đặc tính khó dập tắt hồ quang hơn. Chỉ một lỗi nhỏ trong quá trình đi dây, đấu nối hoặc bảo vệ cũng có thể dẫn đến quá nhiệt, hư hỏng thiết bị hoặc nguy cơ cháy nổ.

Chính vì vậy, việc đi dây DC phải tuân thủ các tiêu chuẩn quốc tế như IEC 62548, IEC 60364-7-712, EN 50618 và các hướng dẫn của nhà sản xuất thiết bị.

Vì Sao Đi Dây DC Đúng Tiêu Chuẩn Rất Quan Trọng?

Một hệ thống điện mặt trời có thể vận hành hơn 25–30 năm, trong thời gian đó dây DC phải chịu:

• Tia UV liên tục.
• Nhiệt độ cao trên mái.
• Mưa, độ ẩm.
• Bụi bẩn.
• Gió rung lắc.
• Môi trường nhiễm muối biển.
• Chu kỳ co giãn nhiệt mỗi ngày.

Nếu dây dẫn không đạt chuẩn hoặc thi công không đúng kỹ thuật, hệ thống có thể gặp:

• Hồ quang điện DC (DC Arc Fault).
• Rò điện.
• Nóng đầu nối MC4.
• Chập cháy dây dẫn.
• Giảm hiệu suất.
• Mất bảo hành thiết bị.

Theo nhiều thống kê quốc tế, phần lớn các vụ cháy liên quan đến hệ thống điện mặt trời có nguyên nhân từ lỗi đấu nối hoặc đi dây DC không đúng tiêu chuẩn.

Các Tiêu Chuẩn Quốc Tế Áp Dụng Cho Dây DC

Các tiêu chuẩn này quy định từ việc lựa chọn loại cáp, phương pháp đi dây, khoảng cách an toàn đến kiểm tra sau lắp đặt.

Dây DC Dùng Trong Điện Mặt Trời Là Loại Gì?

Không thể sử dụng dây điện dân dụng thông thường cho hệ thống điện mặt trời.

Loại cáp chuyên dụng phổ biến gồm:

• PV1-F
• H1Z2Z2-K
• EN 50618 Solar Cable

Đặc điểm:

• Ruột đồng mạ thiếc hoặc đồng nguyên chất.
• Lớp cách điện XLPO chịu nhiệt.
• Chống tia UV.
• Chống ozone.
• Chống dầu.
• Chống mài mòn.
• Chịu điện áp 1.500V DC.
• Tuổi thọ trên 25 năm.

Tiêu Chuẩn Tiết Diện Dây DC

Tiết diện dây được lựa chọn dựa trên:

• Công suất hệ thống.
• Dòng điện của string.
• Chiều dài cáp.
• Mức sụt áp cho phép.

Các tiết diện phổ biến:

Mục tiêu là giữ độ sụt áp phía DC dưới khoảng 1–2% theo thiết kế để tối ưu hiệu suất hệ thống.

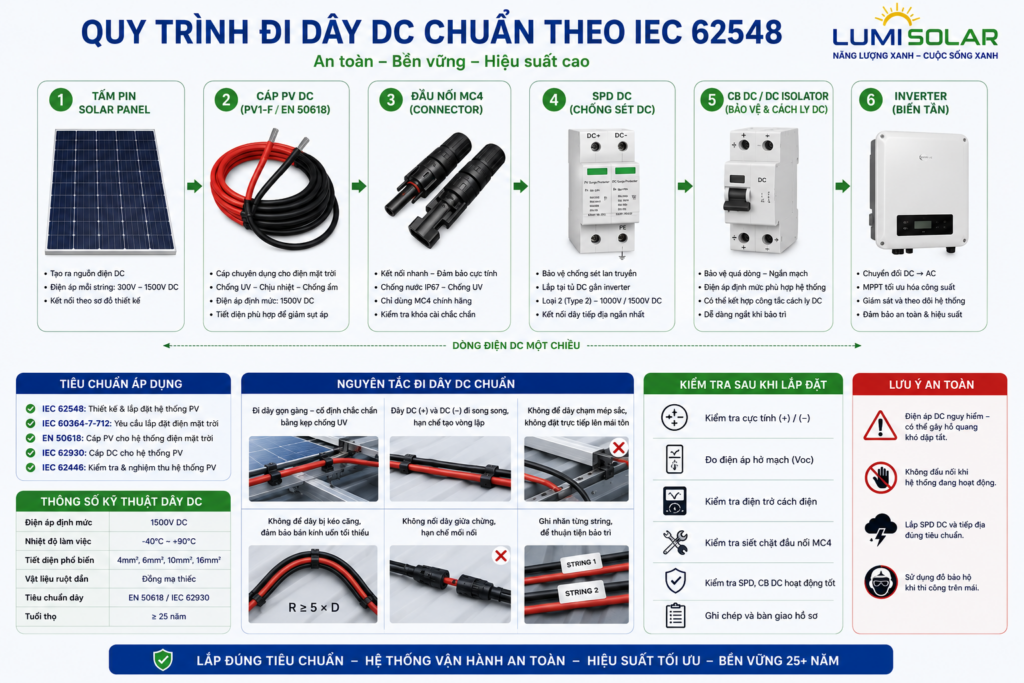

Nguyên Tắc Đi Dây DC Theo IEC 62548

1. Đi Dây Gọn Gàng Và Có Giá Đỡ

Dây không được:

• Thả tự do.
• Võng xuống mái.
• Cọ sát vào mép tôn.
• Chạm cạnh sắc.

Dây phải được cố định bằng:

• Kẹp cáp chuyên dụng chống UV.
• Máng cáp.
• Ống bảo vệ khi cần thiết.

2. Hạn Chế Tạo Vòng Lặp

Hai dây cực dương (+) và cực âm (-) nên đi song song, sát nhau.

Việc tạo vòng lặp lớn có thể làm tăng ảnh hưởng của cảm ứng điện từ khi xảy ra sét lan truyền.

3. Không Để Dây Chịu Lực Kéo

MC4 và đầu cos không được dùng để chịu tải trọng cơ học.

Trọng lượng dây phải được đỡ bằng kẹp hoặc giá đỡ.

4. Không Đặt Dây Trong Vùng Đọng Nước

Tại các vị trí thấp, dây cần được bố trí để tránh:

• Ngâm nước.
• Đọng nước lâu ngày.
• Tăng nguy cơ lão hóa lớp cách điện.

Quy Định Về Đầu Nối MC4

Theo tiêu chuẩn quốc tế:

• Chỉ sử dụng đầu nối chính hãng.
• Không trộn đầu nối của nhiều nhà sản xuất khác nhau.
• Ép cos bằng kìm chuyên dụng.
• Kiểm tra lực kéo sau khi bấm.
• Đảm bảo khóa MC4 cài đúng vị trí.

Việc sử dụng đầu nối không tương thích là nguyên nhân phổ biến gây phát sinh nhiệt và hồ quang điện DC.

Khoảng Cách Và Bố Trí Dây Trên Mái

Khi đi dây trên mái cần:

• Giữ khoảng cách với bề mặt mái nếu có thể.
• Tránh tiếp xúc trực tiếp với cạnh sắc.
• Không đặt dây dưới điểm chịu tải của tấm pin.
• Không để dây cọ xát vào khung nhôm.

Đối với mái tôn, nên sử dụng kẹp cáp hoặc máng cáp chuyên dụng để cố định.

Bảo Vệ Dây DC

Một hệ thống đạt chuẩn thường có:

• Cầu chì DC (nếu cần theo thiết kế).
• CB DC.
• Thiết bị chống sét lan truyền DC (SPD Type II hoặc phù hợp với thiết kế).
• Công tắc cách ly DC (DC Isolator) khi yêu cầu.

Việc lựa chọn thiết bị bảo vệ cần phù hợp với điện áp và dòng điện của hệ thống.

Kiểm Tra Sau Khi Đi Dây

Theo IEC 62446, trước khi đưa hệ thống vào vận hành cần kiểm tra:

• Điện áp hở mạch (Voc).
• Dòng ngắn mạch (Isc) khi phù hợp.
• Cực tính.
• Điện trở cách điện.
• Tính liên tục của tiếp địa.
• Tình trạng đầu nối MC4.
• Ghi nhãn và nhận diện chuỗi pin.

Những Sai Lầm Thường Gặp Khi Đi Dây DC

❌ Dùng dây điện dân dụng thay cho cáp PV.

❌ Để dây chạm trực tiếp vào mái tôn.

❌ Không cố định dây.

❌ Trộn MC4 của nhiều hãng.

❌ Không kiểm tra cực tính.

❌ Dây bị xoắn hoặc căng quá mức.

❌ Không lắp SPD DC.

❌ Đi dây tạo vòng lặp lớn.

❌ Không ghi nhãn các chuỗi pin.

Những lỗi này có thể làm giảm tuổi thọ hệ thống và tăng nguy cơ sự cố.

Kinh Nghiệm Thi Công Của LumiSolar

LumiSolar áp dụng quy trình thi công theo các tiêu chuẩn quốc tế:

• Sử dụng cáp PV chuyên dụng đạt EN 50618 hoặc IEC 62930.
• Đi dây gọn gàng bằng kẹp chống UV.
• Bố trí dây dương và âm song song để giảm vòng lặp.
• Sử dụng đầu nối MC4 chính hãng và dụng cụ ép chuyên dụng.
• Kiểm tra điện áp, cực tính và điện trở cách điện trước khi đóng điện.
• Ghi nhãn toàn bộ string và sơ đồ đấu nối để thuận tiện cho bảo trì.

Quy trình này giúp hệ thống vận hành an toàn, giảm nguy cơ hồ quang điện và duy trì hiệu suất trong suốt vòng đời dự án.

Câu Hỏi Thường Gặp (FAQ)

1. Có thể dùng dây điện CV hoặc CXV cho phía DC không?

Không. Hệ thống điện mặt trời phải sử dụng cáp PV chuyên dụng đáp ứng tiêu chuẩn quốc tế về điện áp, khả năng chịu UV và môi trường ngoài trời.

2. Vì sao không nên để dây DC chạm mái?

Dây có thể bị mài mòn lớp cách điện do rung lắc hoặc cạnh sắc, làm tăng nguy cơ rò điện và chập cháy.

3. Có được nối dây DC giữa chừng không?

Nên hạn chế. Nếu bắt buộc phải nối, phải sử dụng đầu nối và hộp nối chuyên dụng đáp ứng yêu cầu của hệ thống.

4. Có cần kiểm tra dây DC định kỳ không?

Có. Nên kiểm tra định kỳ tình trạng cáp, đầu nối, kẹp giữ và các thiết bị bảo vệ để phát hiện sớm dấu hiệu lão hóa hoặc hư hỏng.

Kết Luận

Đi dây DC là một trong những hạng mục quan trọng nhất khi thi công hệ thống điện mặt trời. Việc tuân thủ các tiêu chuẩn như IEC 62548, IEC 60364-7-712, EN 50618 và IEC 62446 giúp đảm bảo hệ thống vận hành an toàn, giảm nguy cơ hồ quang điện, hạn chế tổn thất điện năng và kéo dài tuổi thọ thiết bị.

Đối với các công trình dân dụng, thương mại hay công nghiệp, việc sử dụng cáp PV chuyên dụng, đầu nối chính hãng và thi công đúng quy trình là yếu tố then chốt để xây dựng một hệ thống điện mặt trời bền vững, hiệu quả và đáp ứng yêu cầu bảo hành của nhà sản xuất.
