Tiêu Chuẩn Cố Định Ray Và Kẹp Pin Là Gì?

Trong một hệ thống điện mặt trời, tấm pin chỉ chiếm khoảng 60–70% giá trị thiết bị, nhưng hệ thống ray và kẹp pin lại đóng vai trò quyết định đến độ an toàn và tuổi thọ của toàn bộ công trình.

Một bộ ray lắp đặt không đúng kỹ thuật có thể dẫn đến:

• Tấm pin bị xê dịch khi có gió lớn.
• Cong vênh khung pin.
• Rung lắc gây nứt cell.
• Bung bulông hoặc gãy ray.
• Thấm dột mái.
• Giảm tuổi thọ hệ thống.

Chính vì vậy, các nhà sản xuất và đơn vị thiết kế luôn yêu cầu thi công theo các tiêu chuẩn quốc tế như IEC 62548, Eurocode EN 1991, ASCE 7, AS/NZS 5033 và các tiêu chuẩn kết cấu hiện hành.

Vai Trò Của Hệ Thống Ray Và Kẹp Pin

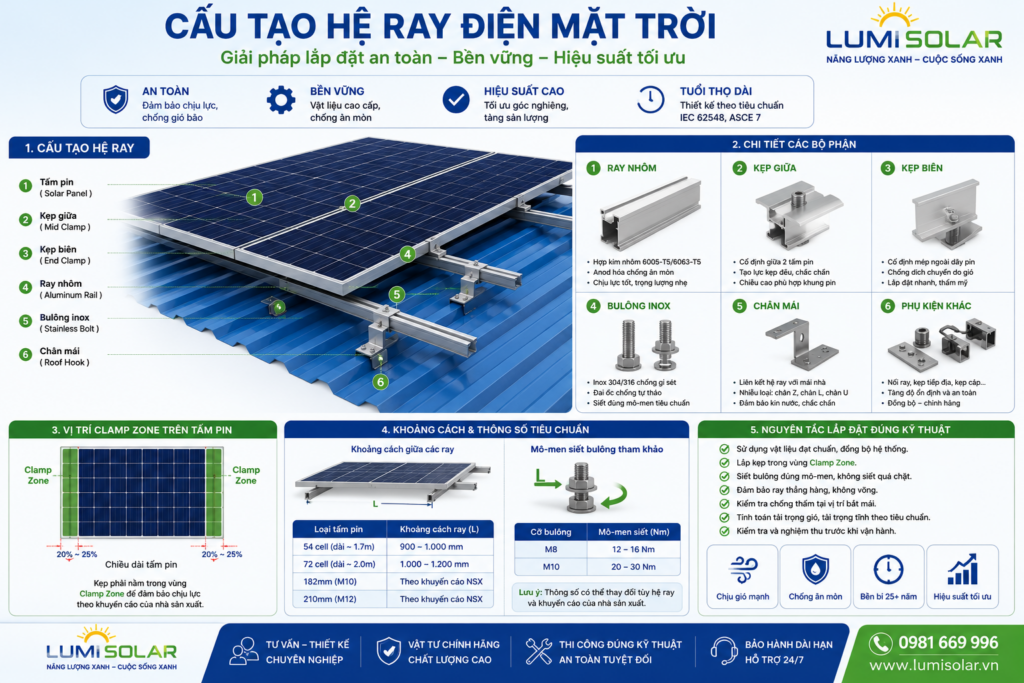

Hệ thống giá đỡ bao gồm:

• Ray nhôm.
• Kẹp biên (End Clamp).
• Kẹp giữa (Mid Clamp).
• Bulông inox.
• Bát liên kết.
• Chân mái.
• Thanh giằng (nếu cần).

Các bộ phận này có nhiệm vụ:

• Phân bố tải trọng lên mái.
• Cố định tấm pin.
• Chịu tải trọng gió.
• Chịu tải trọng mưa.
• Hấp thụ giãn nở nhiệt.
• Giữ khoảng cách thông gió giữa mái và tấm pin.

Các Tiêu Chuẩn Quốc Tế Áp Dụng

Ray Nhôm Điện Mặt Trời Phải Đáp Ứng Những Yêu Cầu Gì?

Một hệ ray đạt tiêu chuẩn cần có các đặc điểm sau:

Hợp kim nhôm chất lượng cao

Thông dụng nhất là:

• Nhôm 6005-T5
• Nhôm 6063-T5
• Nhôm 6061-T6

Ưu điểm:

• Chịu lực tốt.
• Chống ăn mòn.
• Trọng lượng nhẹ.
• Tuổi thọ trên 25 năm.

Anod hóa bề mặt

Lớp anod giúp:

• Chống oxy hóa.
• Chống muối biển.
• Chống tia UV.
• Giữ màu sắc ổn định.

Đặc biệt quan trọng đối với các công trình ven biển như Hải Phòng, Quảng Ninh và Cát Bà.

Khả năng chịu tải

Ray phải được tính toán theo:

• Chiều dài nhịp.
• Khoảng cách chân mái.
• Tải trọng gió.
• Trọng lượng hệ thống.

Ray quá mỏng hoặc khẩu độ quá lớn sẽ dễ bị võng khi chịu tải.

Kẹp Biên Và Kẹp Giữa Có Gì Khác Nhau?

Kẹp biên (End Clamp)

Được lắp ở mép ngoài cùng của dãy pin.

Chức năng:

• Giữ chặt mép tấm pin.
• Chống nhấc do gió.
• Phân phối lực xuống ray.

Kẹp giữa (Mid Clamp)

Được lắp giữa hai tấm pin.

Chức năng:

• Liên kết hai module.
• Giữ khoảng cách tiêu chuẩn giữa các tấm.
• Phân bố đều lực ép.

Không nên sử dụng kẹp không đúng kích thước với độ dày khung tấm pin vì có thể gây biến dạng hoặc giảm khả năng giữ.

Khoảng Cách Giữa Các Ray

Khoảng cách ray phụ thuộc vào:

• Kích thước module.
• Hướng lắp (dọc hoặc ngang).
• Khuyến nghị của nhà sản xuất.
• Tốc độ gió khu vực.

Thông thường:

Lưu ý: Không tự ý thay đổi khoảng cách ray nếu không có tính toán kết cấu.

Khoảng Cách Giữa Các Kẹp

Đối với mỗi tấm pin:

• 2 kẹp biên ở hai đầu dãy.
• 2 kẹp giữa tại vị trí tiếp giáp với tấm kế bên.

Vị trí kẹp thường nằm trong vùng được nhà sản xuất quy định (Clamp Zone), thường cách mép tấm khoảng 20–25% chiều dài module. Kẹp ngoài vùng này có thể làm mất hiệu lực bảo hành.

Mô-Men Siết Bulông Theo Khuyến Nghị

Một lỗi phổ biến là siết bulông quá lỏng hoặc quá chặt.

• Siết quá lỏng: dễ rung, lỏng liên kết.
• Siết quá chặt: có thể làm biến dạng khung nhôm hoặc hỏng ren.

Thông thường, mô-men siết khuyến nghị dao động:

Lưu ý: Giá trị chính xác phải tuân theo hướng dẫn của nhà sản xuất ray, kẹp và bulông.

Tiêu Chuẩn Bulông Và Phụ Kiện

Để đảm bảo độ bền ngoài trời, nên sử dụng:

• Bulông inox SUS304 hoặc SUS316.
• Đai ốc chống tự tháo.
• Long đền chống rung.
• Phụ kiện tương thích với hệ ray.

Đối với khu vực ven biển, inox 316 thường được ưu tiên nhờ khả năng chống ăn mòn cao hơn.

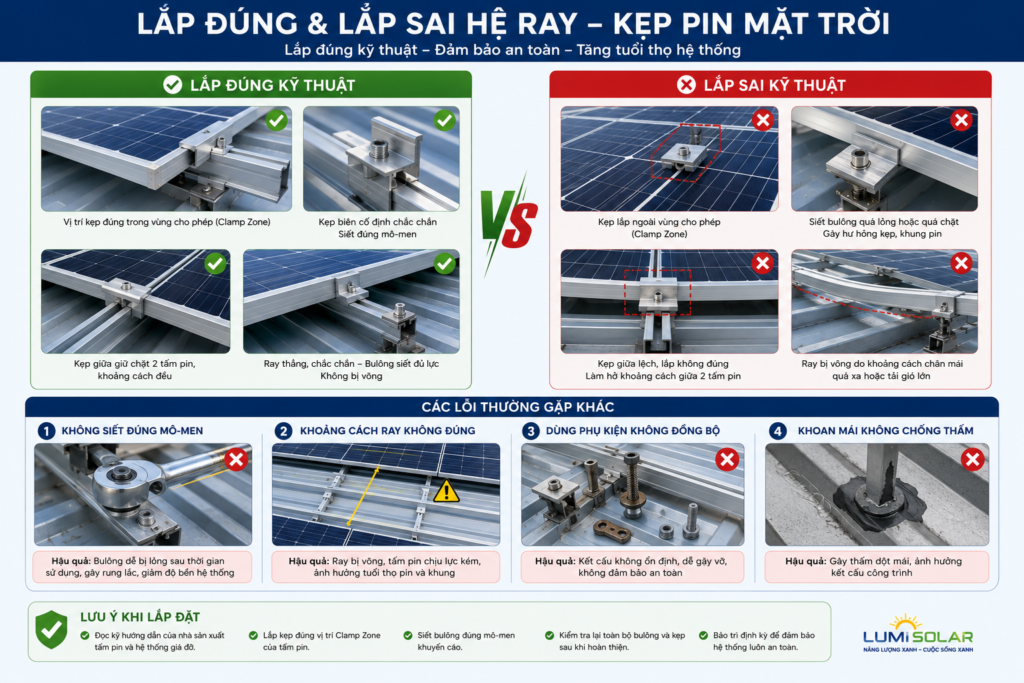

Những Sai Lầm Thường Gặp Khi Lắp Ray Và Kẹp Pin

Nhiều sự cố xảy ra không phải do chất lượng tấm pin mà do lỗi lắp đặt.

Các lỗi phổ biến:

• Ray quá mỏng.
• Khoảng cách chân mái quá xa.
• Kẹp sai vị trí.
• Dùng bulông thép mạ kẽm thay cho inox.
• Không siết đúng mô-men.
• Khoan mái không xử lý chống thấm.
• Ray không thẳng hàng.
• Kẹp không đúng kích thước khung pin.
• Trộn phụ kiện của nhiều hệ ray khác nhau.

Checklist Kiểm Tra Sau Khi Lắp Đặt

Trước khi nghiệm thu, cần kiểm tra:

✅ Ray được lắp thẳng hàng.

✅ Không có hiện tượng võng ray.

✅ Kẹp đúng vị trí Clamp Zone.

✅ Bulông siết đúng mô-men.

✅ Tất cả phụ kiện được lắp đủ.

✅ Không có cạnh sắc làm hỏng dây DC.

✅ Khoảng cách giữa các tấm pin đồng đều.

✅ Có khe hở thông gió theo thiết kế.

✅ Không ảnh hưởng đến khả năng thoát nước của mái.

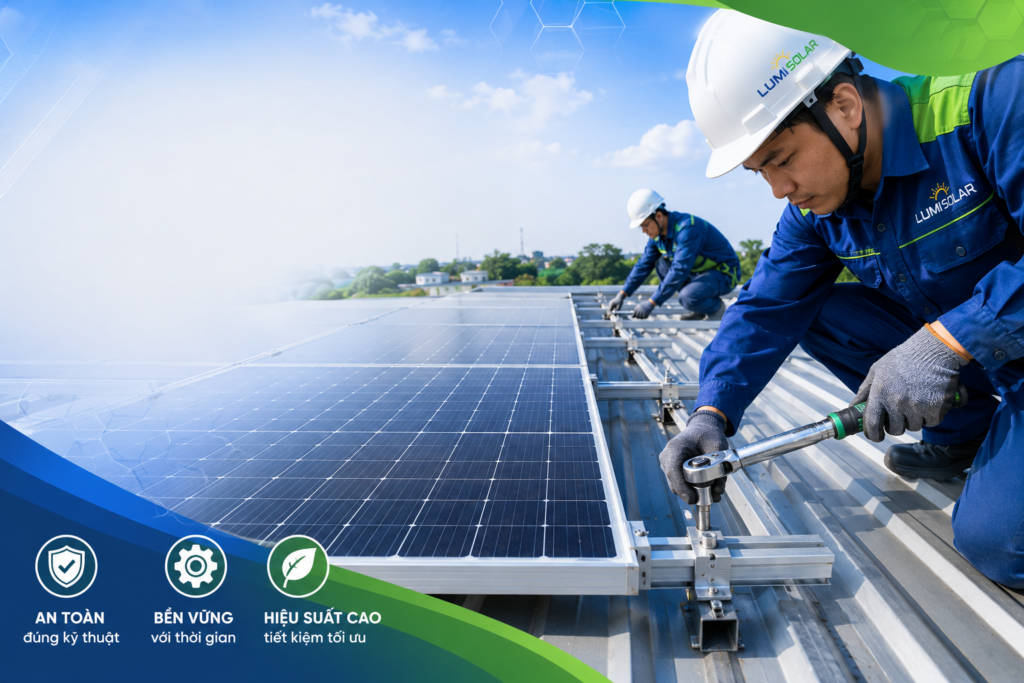

Kinh Nghiệm Thi Công Của LumiSolar

LumiSolar áp dụng quy trình lắp đặt theo các tiêu chuẩn kỹ thuật quốc tế:

• Khảo sát kết cấu mái trước khi thiết kế.
• Tính toán tải trọng gió và tải trọng tĩnh.
• Lựa chọn hệ ray phù hợp với từng loại mái (tôn, ngói, bê tông).
• Sử dụng ray nhôm anod hóa và phụ kiện inox chất lượng cao.
• Thi công bằng dụng cụ chuyên dụng, kiểm soát mô-men siết.
• Kiểm tra và nghiệm thu theo quy trình nội bộ trước khi bàn giao.

Nhờ đó, hệ thống có khả năng vận hành ổn định trong điều kiện khí hậu nóng ẩm, mưa bão và môi trường ven biển của miền Bắc Việt Nam.

Câu Hỏi Thường Gặp (FAQ)

1. Có thể dùng ray nhôm dân dụng thay cho ray chuyên dụng không?

Không. Ray chuyên dụng được thiết kế để chịu tải trọng và môi trường ngoài trời trong thời gian dài.

2. Vì sao phải dùng kẹp đúng kích thước?

Kẹp phải phù hợp với độ dày khung module để đảm bảo lực giữ và tránh biến dạng khung.

3. Có cần kiểm tra bulông sau khi vận hành?

Nên kiểm tra định kỳ theo khuyến nghị của nhà sản xuất hoặc trong các đợt bảo trì để phát hiện hiện tượng lỏng liên kết.

4. Có nên dùng inox 316 ở Hải Phòng?

Có. Với môi trường ven biển có độ mặn cao, inox 316 giúp tăng khả năng chống ăn mòn và kéo dài tuổi thọ phụ kiện.

Kết Luận

Hệ thống ray và kẹp pin là nền tảng đảm bảo sự ổn định của toàn bộ giàn pin mặt trời. Việc lựa chọn vật liệu đạt chuẩn, bố trí đúng khoảng cách, siết bulông đúng mô-men và tuân thủ các tiêu chuẩn như IEC 62548, IEC 61730, EN 1991 và TCVN 2737 sẽ giúp hệ thống vận hành an toàn, bền vững trong suốt vòng đời dự án.
