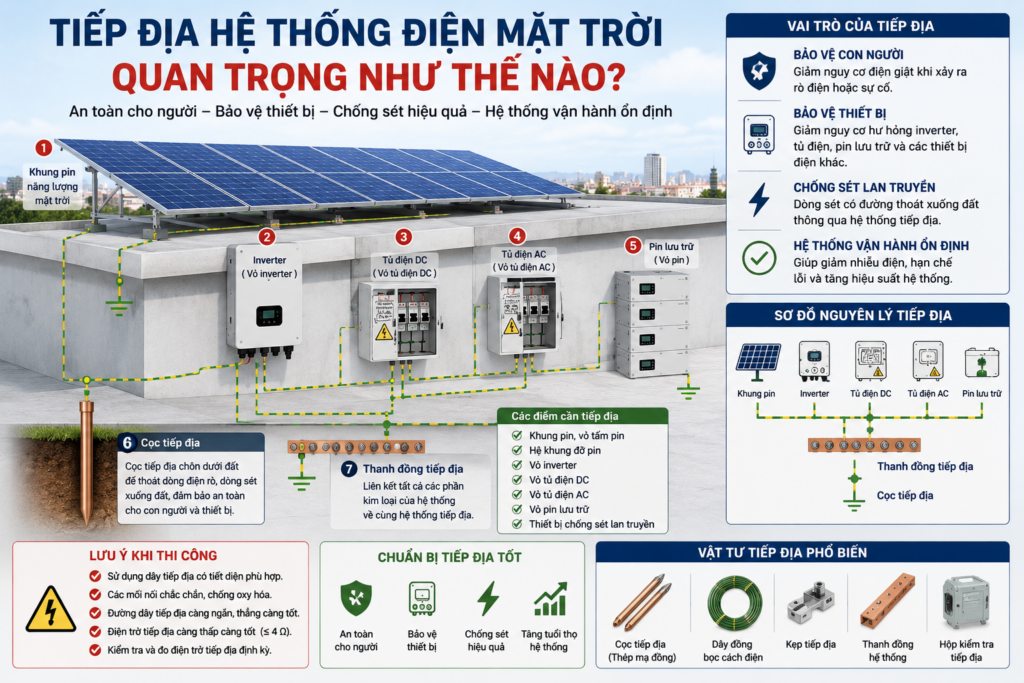

Tiếp Địa Hệ Thống Điện Mặt Trời Quan Trọng Như Thế Nào?

Trong hệ thống điện mặt trời, nhiều người thường quan tâm đến tấm pin, inverter, pin lưu trữ, dây DC, tủ điện hay chi phí lắp đặt, nhưng lại dễ bỏ qua một hạng mục rất quan trọng: hệ thống tiếp địa. Trên thực tế, tiếp địa hệ thống điện mặt trời có vai trò lớn trong việc đảm bảo an toàn điện, bảo vệ thiết bị, hỗ trợ chống sét lan truyền và giúp hệ thống vận hành ổn định lâu dài.

Vậy tiếp địa hệ thống điện mặt trời quan trọng như thế nào? Có bắt buộc phải làm tiếp địa không? Tiếp địa cho tấm pin, inverter, tủ điện, pin lưu trữ cần thực hiện ra sao? Bài viết dưới đây sẽ giúp bạn hiểu rõ hơn về vai trò của tiếp địa trong hệ thống điện mặt trời gia đình và doanh nghiệp.

Tiếp địa hệ thống điện mặt trời là gì?

Tiếp địa, hay còn gọi là nối đất, là việc kết nối các phần kim loại của hệ thống điện mặt trời với hệ thống cọc tiếp địa chôn dưới đất. Mục đích là tạo ra một đường dẫn an toàn để dòng điện rò, dòng sự cố hoặc dòng sét lan truyền có thể thoát xuống đất thay vì đi qua thiết bị hoặc con người.

Trong hệ thống điện mặt trời, các bộ phận cần được tiếp địa thường gồm:

• Khung nhôm tấm pin năng lượng mặt trời
• Hệ khung đỡ tấm pin
• Vỏ inverter
• Tủ điện DC
• Tủ điện AC
• Vỏ pin lưu trữ nếu có
• Thiết bị chống sét lan truyền
• Các phần kim loại liên quan đến hệ thống

Một hệ thống tiếp địa tốt giúp giảm nguy cơ giật điện, giảm thiệt hại khi có sét lan truyền, bảo vệ inverter, bảo vệ tủ điện và tăng độ an toàn khi vận hành.

Vì sao hệ thống điện mặt trời cần tiếp địa?

Hệ thống điện mặt trời có đặc điểm là tấm pin được lắp ngoài trời, trên mái nhà, mái tôn, mái bê tông hoặc nhà xưởng. Dây DC từ tấm pin về inverter có thể có điện áp cao. Inverter, tủ điện, khung pin và pin lưu trữ đều là các thiết bị có liên quan đến nguồn điện.

Nếu không có tiếp địa hoặc tiếp địa kém, khi xảy ra rò điện, chạm vỏ, sét lan truyền hoặc lỗi cách điện, dòng điện có thể gây nguy hiểm cho người sử dụng và làm hỏng thiết bị.

Tiếp địa giúp:

• Bảo vệ người sử dụng khỏi nguy cơ điện giật
• Bảo vệ inverter và thiết bị điện
• Hỗ trợ thiết bị chống sét lan truyền hoạt động hiệu quả
• Giảm lỗi dòng rò, lỗi cách điện
• Tăng độ ổn định của hệ thống
• Giúp hệ thống an toàn hơn khi mưa bão, độ ẩm cao
• Đáp ứng yêu cầu kỹ thuật khi thi công điện mặt trời

Vì vậy, tiếp địa không phải là hạng mục phụ, mà là một phần quan trọng trong thiết kế điện mặt trời an toàn.

Tiếp địa bảo vệ con người như thế nào?

Trong quá trình vận hành, nếu một thiết bị điện bị rò điện ra vỏ kim loại, người chạm vào có thể bị điện giật nếu hệ thống không được nối đất đúng cách. Khi có tiếp địa, dòng rò sẽ có đường thoát xuống đất, đồng thời giúp thiết bị bảo vệ như CB chống rò, RCCB hoặc RCBO hoạt động hiệu quả hơn.

Ví dụ, nếu inverter bị rò điện ra vỏ nhưng vỏ inverter được nối đất tốt, dòng rò sẽ đi xuống đất qua dây tiếp địa. Khi dòng rò vượt ngưỡng, thiết bị chống rò có thể ngắt mạch để bảo vệ người dùng.

Ngược lại, nếu inverter không được tiếp địa, vỏ thiết bị có thể mang điện. Khi người chạm vào, cơ thể có thể trở thành đường dẫn dòng điện xuống đất, gây nguy hiểm.

Tiếp địa giúp chống sét lan truyền hiệu quả hơn

Tấm pin năng lượng mặt trời thường được lắp trên mái nhà, ngoài trời và có diện tích khá lớn. Dây DC từ tấm pin về inverter có thể kéo dài từ vài mét đến vài chục mét. Khi có sét đánh gần khu vực lắp đặt, xung sét lan truyền có thể đi theo dây điện, khung kim loại hoặc đường lưới điện vào hệ thống.

Thiết bị chống sét lan truyền DC và AC chỉ hoạt động hiệu quả khi được nối với hệ thống tiếp địa tốt. Nếu có SPD nhưng tiếp địa kém, dòng sét lan truyền không có đường thoát hiệu quả, khiến inverter, tủ điện, pin lưu trữ hoặc thiết bị trong nhà vẫn có nguy cơ bị hỏng.

Do đó, chống sét lan truyền và tiếp địa phải đi cùng nhau. Lắp chống sét mà không có tiếp địa đạt yêu cầu thì hiệu quả bảo vệ sẽ giảm rất nhiều.

Tiếp địa giúp bảo vệ inverter điện mặt trời

Inverter là thiết bị trung tâm của hệ thống điện mặt trời, có nhiệm vụ chuyển đổi điện DC từ tấm pin thành điện AC sử dụng cho gia đình hoặc doanh nghiệp. Đây cũng là thiết bị có giá trị cao và nhạy cảm với sự cố điện.

Tiếp địa tốt giúp inverter:

• Giảm nguy cơ hư hỏng do sét lan truyền
• Giảm nguy cơ lỗi dòng rò
• Giảm nhiễu điện
• Ổn định hoạt động của thiết bị bảo vệ
• Tăng độ an toàn khi vận hành
• Bảo vệ bo mạch điện tử bên trong inverter

Một số lỗi inverter như lỗi dòng rò, lỗi cách điện DC, lỗi tiếp địa hoặc lỗi bảo vệ có thể liên quan đến hệ thống tiếp địa không đạt yêu cầu.

Tiếp địa cho khung pin năng lượng mặt trời

Khung tấm pin và hệ khung đỡ thường làm bằng nhôm, thép mạ kẽm hoặc inox. Đây là các bộ phận kim loại lắp ngoài trời, tiếp xúc với mưa, nắng, gió và độ ẩm. Vì vậy cần liên kết tiếp địa để đảm bảo an toàn.

Tiếp địa khung pin giúp:

• Đồng bộ điện thế giữa các khung pin
• Giảm nguy cơ điện rò trên khung
• Hỗ trợ thoát dòng sét lan truyền
• Tăng độ an toàn khi vệ sinh, bảo trì
• Giúp hệ thống bảo vệ hoạt động hiệu quả hơn

Khi thi công, các tấm pin cần được liên kết tiếp địa thông qua kẹp tiếp địa, dây đồng hoặc dây tiếp địa chuyên dụng. Hệ khung đỡ cũng cần được nối về cọc tiếp địa.

Tiếp địa cho tủ điện DC và AC

Tủ điện DC và tủ điện AC là nơi lắp đặt các thiết bị bảo vệ như CB, cầu chì, chống sét, cầu đấu và dây dẫn. Đây là khu vực quan trọng cần được tiếp địa đúng kỹ thuật.

Tủ điện cần tiếp địa vì:

• Vỏ tủ thường là kim loại
• Bên trong có thiết bị điện áp cao
• Có thiết bị chống sét lan truyền cần đường thoát xuống đất
• Có nguy cơ rò điện nếu dây dẫn hoặc thiết bị bị lỗi
• Người dùng hoặc kỹ thuật viên có thể thao tác kiểm tra tủ điện

Nếu tủ điện không được tiếp địa, nguy cơ mất an toàn sẽ tăng cao, đặc biệt khi trời mưa ẩm hoặc khi có sự cố thiết bị.

Tiếp địa cho pin lưu trữ điện mặt trời

Với hệ điện mặt trời hybrid có pin lưu trữ, vỏ pin, tủ pin hoặc rack pin cũng nên được tiếp địa. Pin lưu trữ thường đặt trong nhà, phòng kỹ thuật, gara hoặc khu vực gần inverter. Dù điện áp pin có thể là 48V/51.2V hoặc điện áp cao tùy hệ, việc tiếp địa vỏ thiết bị vẫn rất quan trọng.

Tiếp địa pin lưu trữ giúp:

• Tăng an toàn khi vận hành
• Giảm nguy cơ chạm vỏ
• Hỗ trợ bảo vệ khi có sự cố điện
• Đồng bộ hệ tiếp địa với inverter và tủ điện
• Giúp hệ thống hybrid hoạt động ổn định hơn

Đặc biệt với các hệ pin dung lượng lớn, việc tiếp địa vỏ pin, rack pin và tủ điện là hạng mục không nên bỏ qua.

Hệ thống tiếp địa điện mặt trời gồm những gì?

Một hệ thống tiếp địa cơ bản cho điện mặt trời thường gồm:

• Cọc tiếp địa
• Dây tiếp địa
• Kẹp tiếp địa
• Hộp kiểm tra tiếp địa
• Thanh đồng tiếp địa
• Dây liên kết khung pin
• Dây tiếp địa inverter
• Dây tiếp địa tủ điện
• Dây nối thiết bị chống sét
• Hóa chất hoặc vật liệu giảm điện trở đất nếu cần

Tùy điều kiện đất, quy mô hệ thống và yêu cầu kỹ thuật, số lượng cọc tiếp địa và tiết diện dây sẽ khác nhau.

Cọc tiếp địa nên làm như thế nào?

Cọc tiếp địa thường được chôn xuống đất để tạo đường dẫn dòng điện xuống đất. Cọc có thể làm bằng thép mạ đồng, đồng hoặc vật liệu phù hợp. Vị trí đóng cọc cần đảm bảo tiếp xúc đất tốt, tránh nơi quá khô, quá nhiều đá hoặc khó kiểm tra.

Một số lưu ý khi làm cọc tiếp địa:

• Chọn vị trí đất ẩm, dễ thoát dòng
• Đóng cọc đủ sâu
• Liên kết các cọc bằng dây hoặc băng đồng
• Mối nối phải chắc chắn, chống oxy hóa
• Có hộp kiểm tra để đo điện trở định kỳ
• Không làm tiếp địa qua loa chỉ để “có cho đủ”
• Đo điện trở tiếp địa sau khi thi công

Nếu điện trở tiếp địa cao, cần bổ sung cọc, tăng chiều dài cọc, cải tạo đất hoặc dùng vật liệu giảm điện trở đất phù hợp.

Điện trở tiếp địa bao nhiêu là đạt?

Điện trở tiếp địa càng thấp thì khả năng thoát dòng càng tốt. Tuy nhiên, giá trị yêu cầu cụ thể phụ thuộc vào quy mô hệ thống, tiêu chuẩn áp dụng và điều kiện công trình.

Với hệ thống điện mặt trời dân dụng, đơn vị thi công thường cố gắng đưa điện trở tiếp địa về mức thấp và ổn định. Với hệ thống có chống sét, yêu cầu thường nghiêm ngặt hơn. Điều quan trọng là phải đo bằng thiết bị chuyên dụng sau khi thi công, không nên chỉ làm cọc tiếp địa mà không kiểm tra.

Khách hàng nên yêu cầu đơn vị thi công đo và bàn giao kết quả kiểm tra tiếp địa nếu hệ thống có quy mô lớn hoặc lắp tại khu vực thường xuyên mưa bão, sét nhiều.

Dây tiếp địa nên chọn loại nào?

Dây tiếp địa cần có tiết diện phù hợp, khả năng dẫn điện tốt và chịu được môi trường lắp đặt. Thông thường, dây đồng bọc PVC hoặc dây đồng trần được sử dụng cho hệ tiếp địa.

Khi chọn dây tiếp địa cần lưu ý:

• Tiết diện dây phù hợp với thiết kế
• Dây đi gọn, chắc chắn
• Tránh đứt gãy, oxy hóa
• Mối nối phải siết chặt
• Dây nối SPD xuống đất nên ngắn và thẳng nhất có thể
• Không dùng dây quá nhỏ cho hệ thống công suất lớn
• Dây tiếp địa nên được đánh dấu màu xanh vàng theo thông lệ

Với hệ điện mặt trời, dây tiếp địa cho khung pin, inverter, tủ điện và pin lưu trữ cần được thiết kế đồng bộ, không đấu nối tùy tiện.

Tiếp địa và chống sét có giống nhau không?

Tiếp địa và chống sét có liên quan nhưng không hoàn toàn giống nhau.

Tiếp địa là hệ thống nối đất để bảo vệ an toàn điện, thoát dòng rò, cân bằng điện thế và hỗ trợ thiết bị bảo vệ.

Chống sét là hệ thống bảo vệ công trình và thiết bị khỏi tác động của sét, bao gồm chống sét trực tiếp và chống sét lan truyền.

Trong hệ điện mặt trời, thường cần:

• Tiếp địa an toàn cho khung pin, inverter, tủ điện
• Chống sét lan truyền DC phía tấm pin
• Chống sét lan truyền AC phía điện lưới
• Tiếp địa cho thiết bị chống sét
• Chống sét trực tiếp nếu công trình có yêu cầu

Nếu chỉ lắp SPD mà không có tiếp địa tốt, thiết bị chống sét lan truyền sẽ không phát huy hiệu quả đầy đủ.

Hệ điện mặt trời không tiếp địa có nguy hiểm không?

Có thể nguy hiểm. Nếu hệ thống không có tiếp địa hoặc tiếp địa kém, các rủi ro có thể gặp gồm:

• Nguy cơ điện giật khi chạm vào vỏ thiết bị
• Inverter dễ lỗi dòng rò hoặc lỗi cách điện
• Thiết bị chống sét không hoạt động hiệu quả
• Tăng nguy cơ hỏng inverter khi có sét lan truyền
• Tăng nguy cơ cháy hỏng thiết bị khi có sự cố
• Khó đảm bảo an toàn khi bảo trì, vệ sinh
• Hệ thống vận hành thiếu ổn định

Đặc biệt tại khu vực mưa ẩm, ven biển, nhà cao tầng hoặc khu vực thường có giông sét, tiếp địa càng cần được làm cẩn thận.

Những lỗi thường gặp khi làm tiếp địa điện mặt trời

Một số lỗi phổ biến khi thi công tiếp địa gồm:

• Không làm tiếp địa cho khung pin
• Chỉ tiếp địa inverter mà bỏ qua tủ điện
• Lắp chống sét nhưng dây tiếp địa quá dài, đi vòng vèo
• Dùng dây tiếp địa quá nhỏ
• Mối nối lỏng, dễ oxy hóa
• Không đo điện trở tiếp địa sau khi thi công
• Đóng cọc tiếp địa ở nơi đất quá khô nhưng không xử lý
• Không liên kết đồng bộ các phần kim loại
• Tiếp địa khung pin không liên tục giữa các tấm
• Không có hộp kiểm tra tiếp địa
• Dùng vật tư kém chất lượng, nhanh gỉ sét

Những lỗi này có thể làm hệ thống mất an toàn dù nhìn bên ngoài vẫn “có dây tiếp địa”.

Khi nào cần kiểm tra lại hệ thống tiếp địa?

Hệ thống tiếp địa nên được kiểm tra định kỳ, đặc biệt trong các trường hợp:

• Sau mùa mưa bão
• Sau khi có sét đánh gần khu vực
• Khi inverter báo lỗi dòng rò, lỗi cách điện
• Khi thay đổi, nâng cấp hệ thống điện mặt trời
• Khi lắp thêm pin lưu trữ hoặc tủ điện mới
• Khi dây tiếp địa có dấu hiệu đứt, lỏng, oxy hóa
• Khi công trình cải tạo mái, thay khung, sửa điện
• Khi hệ thống đã vận hành nhiều năm

Việc kiểm tra định kỳ giúp phát hiện sớm các điểm lỏng, gỉ, đứt dây hoặc điện trở tiếp địa tăng cao.

Quy trình thi công tiếp địa cho hệ thống điện mặt trời

Một quy trình cơ bản thường gồm:

Bước 1: Khảo sát công trình

Kiểm tra vị trí lắp pin, inverter, tủ điện, pin lưu trữ, vị trí có thể đóng cọc tiếp địa và điều kiện đất.

Bước 2: Thiết kế hệ tiếp địa

Xác định số lượng cọc, vị trí cọc, tiết diện dây, đường đi dây và các điểm cần nối đất.

Bước 3: Thi công cọc tiếp địa

Đóng cọc, liên kết cọc, xử lý mối nối và lắp hộp kiểm tra tiếp địa nếu cần.

Bước 4: Nối đất khung pin và thiết bị

Liên kết khung pin, inverter, tủ điện, pin lưu trữ và thiết bị chống sét vào hệ tiếp địa.

Bước 5: Lắp chống sét lan truyền DC/AC

SPD DC và SPD AC cần được đấu nối đúng kỹ thuật, dây tiếp địa ngắn, chắc chắn và đi hợp lý.

Bước 6: Đo kiểm điện trở tiếp địa

Sau khi thi công, cần đo điện trở tiếp địa bằng thiết bị chuyên dụng để đánh giá hiệu quả.

Bước 7: Bàn giao và hướng dẫn kiểm tra

Đơn vị thi công nên bàn giao sơ đồ tiếp địa, vị trí cọc, hướng dẫn kiểm tra và bảo trì định kỳ.

Tiếp địa cho hệ điện mặt trời tại Hải Phòng cần lưu ý gì?

Hải Phòng là khu vực có độ ẩm cao, mưa nhiều, một số địa bàn gần biển, gần cảng hoặc khu công nghiệp. Vì vậy, khi lắp điện mặt trời tại Hải Phòng, hệ thống tiếp địa cần được làm kỹ để đảm bảo an toàn lâu dài.

Một số lưu ý:

• Chọn vật tư chống oxy hóa tốt
• Mối nối cần chắc chắn, chống gỉ
• Khung pin, inverter, tủ điện phải được nối đất
• Tủ điện nên có chống sét DC và AC
• Kiểm tra tiếp địa định kỳ sau mùa mưa bão
• Không đặt niềm tin vào hệ tiếp địa làm qua loa
• Với nhà xưởng, biệt thự hoặc hệ hybrid lớn, nên đo kiểm rõ ràng

Đây là hạng mục nên được đưa vào tiêu chuẩn thi công, không nên cắt giảm để giảm chi phí.

Kết luận: Tiếp địa hệ thống điện mặt trời quan trọng như thế nào?

Tiếp địa hệ thống điện mặt trời rất quan trọng vì liên quan trực tiếp đến an toàn con người, độ bền thiết bị, hiệu quả chống sét lan truyền và sự ổn định của toàn bộ hệ thống. Một hệ thống điện mặt trời không có tiếp địa hoặc tiếp địa kém có thể tiềm ẩn rủi ro điện giật, hỏng inverter, lỗi dòng rò, lỗi cách điện và giảm hiệu quả bảo vệ khi có sét lan truyền.

Khi lắp điện mặt trời, khách hàng không nên chỉ quan tâm đến tấm pin và inverter, mà cần yêu cầu đơn vị thi công thiết kế đầy đủ hệ thống tiếp địa, chống sét DC/AC, dây tiếp địa cho khung pin, inverter, tủ điện và pin lưu trữ nếu có.

Một hệ thống điện mặt trời tốt phải là hệ thống phát điện hiệu quả, vận hành ổn định và an toàn trong suốt vòng đời sử dụng.

LumiSolar – Thi công tiếp địa hệ thống điện mặt trời tại Hải Phòng

LumiSolar chuyên tư vấn, thiết kế và thi công hệ thống điện mặt trời cho hộ gia đình, biệt thự, văn phòng, nhà xưởng và doanh nghiệp tại Hải Phòng. Chúng tôi chú trọng đầy đủ các hạng mục an toàn như tiếp địa, chống sét lan truyền DC/AC, tủ điện bảo vệ, dây dẫn đúng chuẩn và kiểm tra hệ thống trước khi bàn giao.

Nếu bạn đang cần lắp điện mặt trời hoặc muốn kiểm tra lại hệ thống tiếp địa hiện có, hãy liên hệ LumiSolar để được khảo sát và tư vấn chi tiết.

LumiSolar – Giải pháp điện mặt trời tại Hải Phòng
Hotline: 0981.669.996
Website: lumisolar.vn

Câu hỏi thường gặp

Hệ thống điện mặt trời có cần tiếp địa không?

Có. Hệ thống điện mặt trời cần tiếp địa cho khung pin, inverter, tủ điện, thiết bị chống sét và pin lưu trữ nếu có để đảm bảo an toàn và bảo vệ thiết bị.

Không làm tiếp địa điện mặt trời có sao không?

Không làm tiếp địa có thể tăng nguy cơ điện giật, lỗi dòng rò, lỗi cách điện, hỏng inverter khi có sét lan truyền và làm giảm hiệu quả bảo vệ của thiết bị chống sét.

Tiếp địa có giúp chống sét không?

Tiếp địa giúp thiết bị chống sét lan truyền hoạt động hiệu quả hơn bằng cách tạo đường thoát dòng xuống đất. Tuy nhiên, tiếp địa không thay thế hoàn toàn hệ thống chống sét trực tiếp nếu công trình có yêu cầu.

Khung pin mặt trời có cần nối đất không?

Có. Khung pin và hệ khung đỡ nên được nối đất để giảm nguy cơ rò điện, cân bằng điện thế và tăng an toàn khi vệ sinh, bảo trì.

Inverter điện mặt trời có cần tiếp địa không?

Có. Vỏ inverter cần được nối đất để bảo vệ người sử dụng và thiết bị trong trường hợp rò điện hoặc có xung sét lan truyền.

Tiếp địa điện mặt trời bao lâu nên kiểm tra?

Nên kiểm tra định kỳ, đặc biệt sau mùa mưa bão, sau khi có sét đánh gần khu vực hoặc khi inverter báo lỗi dòng rò, lỗi cách điện.

Lắp chống sét DC/AC có cần tiếp địa không?

Có. Chống sét lan truyền DC/AC bắt buộc cần hệ tiếp địa tốt để thoát xung sét xuống đất. Nếu tiếp địa kém, hiệu quả bảo vệ sẽ giảm rất nhiều.
