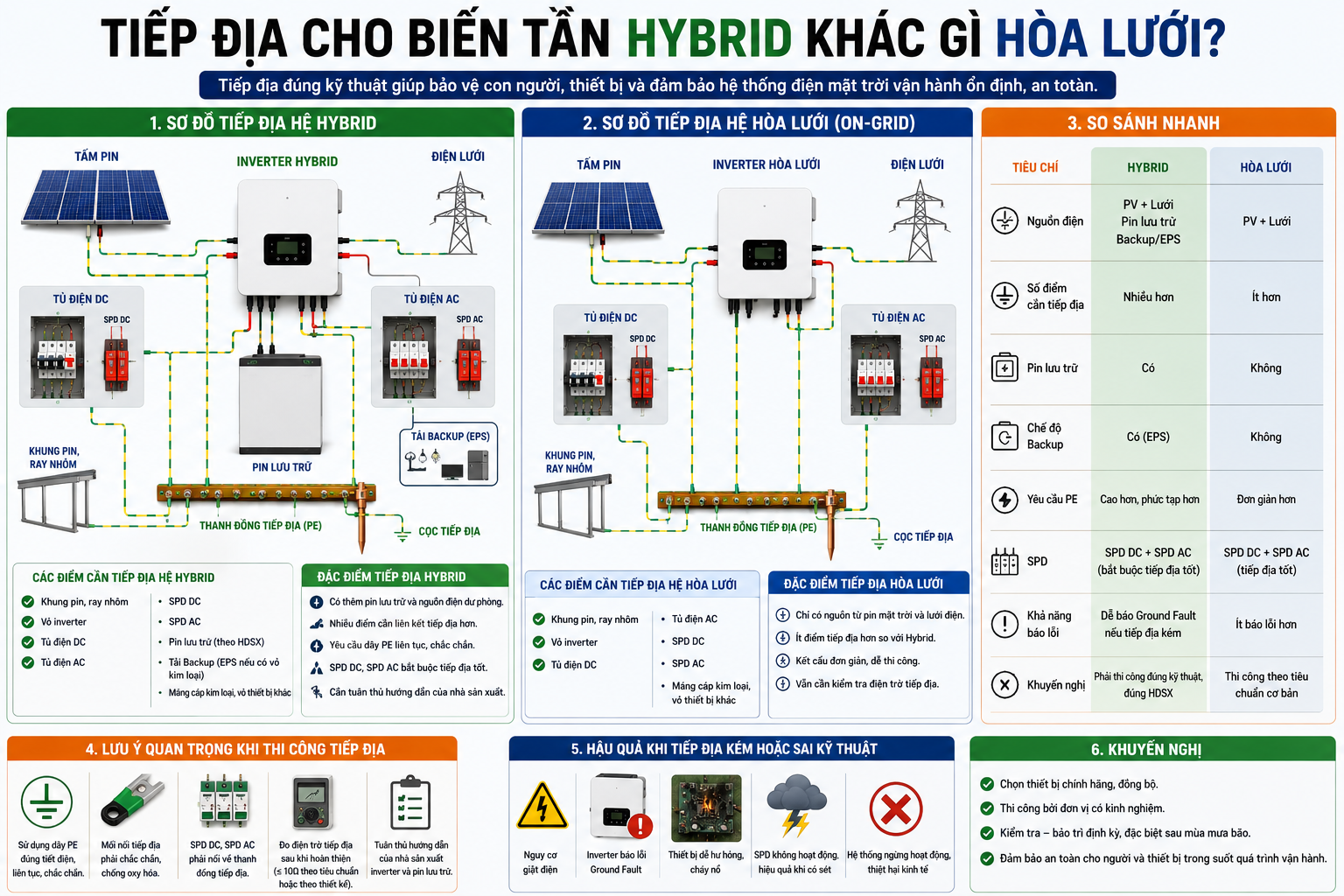

Khi lắp đặt hệ thống điện mặt trời, nhiều khách hàng thường nghĩ rằng biến tần Hybrid và biến tần hòa lưới (On-Grid) có cách tiếp địa giống nhau. Tuy nhiên trên thực tế, inverter Hybrid có cấu trúc phức tạp hơn do tích hợp pin lưu trữ, chế độ Backup/EPS và nhiều nguồn điện khác nhau. Vì vậy, yêu cầu về tiếp địa cũng khắt khe hơn nhằm đảm bảo an toàn và vận hành ổn định.

Tiếp địa có vai trò gì đối với inverter?

Tiếp địa là hệ thống nối các phần kim loại của thiết bị xuống đất nhằm:

• Bảo vệ con người khỏi nguy cơ điện giật.
• Giảm điện áp rò trên vỏ inverter.
• Hỗ trợ SPD chống sét lan truyền hoạt động.
• Bảo vệ bo mạch điện tử.
• Giảm lỗi Ground Fault và Insulation Fault.
• Tăng tuổi thọ hệ thống.

Trong cả hệ Hybrid và hệ hòa lưới, tiếp địa đều là hạng mục không thể bỏ qua.

Biến tần hòa lưới hoạt động như thế nào?

Biến tần hòa lưới chỉ có hai nguồn điện chính:

• Điện từ tấm pin mặt trời (DC).
• Điện lưới quốc gia (AC).

Khi có nắng, inverter chuyển đổi điện DC thành AC để cấp cho tải và phát lên lưới.

Nếu điện lưới mất, inverter hòa lưới sẽ tự động dừng hoạt động theo cơ chế chống phát điện ngoài ý muốn (Anti-Islanding).

Do không có nguồn điện dự phòng nên cấu trúc điện tương đối đơn giản.

Biến tần Hybrid hoạt động như thế nào?

Hybrid inverter có nhiều nguồn điện hơn:

• Pin mặt trời.
• Điện lưới.
• Pin lưu trữ Lithium.
• Ngõ Backup hoặc EPS.
• Phụ tải ưu tiên.

Khi mất điện lưới, inverter Hybrid vẫn có thể cấp điện cho tải từ pin lưu trữ và nguồn PV nếu điều kiện phù hợp.

Chính vì có nhiều nguồn điện cùng tồn tại nên yêu cầu về bảo vệ và tiếp địa cũng phức tạp hơn.

Tiếp địa của inverter hòa lưới

Một hệ hòa lưới thông thường sẽ tiếp địa cho:

• Vỏ inverter.
• Khung pin.
• Ray nhôm.
• Tủ điện DC.
• Tủ điện AC.
• SPD DC.
• SPD AC.

Cấu trúc khá đơn giản vì chỉ có một chiều công suất từ PV → Inverter → Lưới.

Tiếp địa của inverter Hybrid

Ngoài những phần giống hệ hòa lưới, Hybrid còn cần xem xét thêm:

• Pin lưu trữ.
• Tủ pin.
• Cổng Backup/EPS.
• ATS nếu có.
• BMS theo yêu cầu nhà sản xuất.
• Các tủ phân phối tải ưu tiên.

Do có nhiều chế độ vận hành khác nhau nên việc thiết kế tiếp địa cần được thực hiện đúng hướng dẫn của nhà sản xuất.

Điểm khác nhau lớn nhất

1. Hybrid có nhiều nguồn điện hơn

Hòa lưới chỉ có:

PV → Inverter → Lưới

Hybrid có:

PV

↓

Battery

↓

Grid

↓

Backup

↓

Load

Điều này làm tăng số lượng thiết bị cần được liên kết tiếp địa.

2. Có pin lưu trữ Lithium

Pin Lithium là thiết bị điện tử công suất lớn.

Nhiều dòng pin yêu cầu:

• nối PE,
• nối vỏ tủ pin,
• nối khung pin lưu trữ,
• liên kết với hệ thống tiếp địa chung.

Một số hệ pin dạng rack hoặc cabinet còn yêu cầu nối đẳng thế giữa các module theo hướng dẫn của nhà sản xuất.

3. Có chế độ Backup (EPS)

Đây là điểm khác biệt quan trọng.

Ở chế độ Backup:

• inverter tạo nguồn AC độc lập,
• có thể thay đổi trạng thái trung tính (Neutral) tùy thiết kế,
• yêu cầu đấu nối đúng theo tài liệu kỹ thuật của từng hãng.

Nếu đấu sai có thể gây:

• Ground Fault
• RCCB nhảy
• RCBO nhảy
• điện áp bất thường
• inverter báo lỗi

Hybrid cần chú ý hơn về dây PE

Dây PE phải được nối liên tục từ:

• inverter,
• tủ AC,
• tủ DC,
• khung pin,
• SPD,
• máng cáp kim loại,
• pin lưu trữ (nếu yêu cầu),

về thanh đồng tiếp địa.

Không nên:

• nối tạm,
• bỏ dây PE,
• dùng dây nhỏ hơn yêu cầu,
• nối qua nhiều mối nối lỏng.

SPD trên Hybrid quan trọng hơn

Hybrid thường có:

• SPD DC.
• SPD AC phía Grid.
• SPD AC phía Backup (nếu thiết kế yêu cầu).

Do inverter Hybrid luôn kết nối với nhiều nguồn điện nên khả năng xuất hiện xung điện cũng lớn hơn.

SPD chỉ hoạt động hiệu quả khi:

• tiếp địa tốt,
• dây PE ngắn,
• điện trở tiếp địa đạt yêu cầu.

Vì sao Hybrid dễ báo Ground Fault hơn?

Hybrid giám sát nhiều thông số hơn.

Ví dụ:

• điện trở cách điện PV,
• dòng rò,
• pin lưu trữ,
• Backup,
• Grid,
• PE,
• dòng mất cân bằng.

Nếu hệ tiếp địa không đạt hoặc có lỗi cách điện, inverter sẽ báo:

• Ground Fault
• Earth Fault
• Leakage Fault
• Isolation Fault
• RCMU Fault

để bảo vệ thiết bị.

Có được dùng chung tiếp địa không?

Trong phần lớn công trình dân dụng, có thể sử dụng một hệ tiếp địa chung cho inverter, khung pin, tủ điện và các thiết bị liên quan, miễn là hệ thống được thiết kế và liên kết đẳng thế đúng kỹ thuật.

Điều quan trọng là:

• điện trở tiếp địa đáp ứng yêu cầu thiết kế,
• các mối nối chắc chắn,
• dây PE có tiết diện phù hợp,
• việc liên kết tuân theo hướng dẫn của nhà sản xuất inverter và pin lưu trữ.

Đối với công trình có hệ thống chống sét trực tiếp, cần xem xét phương án liên kết giữa tiếp địa bảo vệ và tiếp địa chống sét theo tiêu chuẩn áp dụng, tránh tự ý đấu nối.

Những lỗi thường gặp khi lắp Hybrid

Nhiều công trình thực tế mắc các lỗi như:

• Không nối PE cho pin lưu trữ.
• Không nối SPD đúng.
• Dây PE quá nhỏ.
• Không nối khung pin.
• Không đo điện trở tiếp địa.
• Đấu sai Neutral.
• Không đọc hướng dẫn của nhà sản xuất.
• Tủ điện không có thanh PE.
• Mối nối bị oxy hóa.

Đây đều là những nguyên nhân có thể dẫn đến lỗi Ground Fault, giảm hiệu quả bảo vệ và ảnh hưởng đến độ ổn định của hệ thống.

Khi nào cần kiểm tra hệ tiếp địa?

Nên kiểm tra nếu:

• inverter báo Ground Fault,
• báo Insulation Fault,
• SPD báo đỏ,
• RCCB nhảy,
• sau mưa bão,
• nâng cấp pin lưu trữ,
• mở rộng công suất,
• thay inverter mới.

Việc kiểm tra nên bao gồm cả đo điện trở tiếp địa bằng thiết bị chuyên dụng.

Hybrid có cần điện trở tiếp địa thấp hơn không?

Không có một giá trị cố định áp dụng cho mọi công trình.

Yêu cầu điện trở tiếp địa phụ thuộc vào:

• tiêu chuẩn áp dụng,
• hướng dẫn của nhà sản xuất,
• điều kiện địa chất,
• loại công trình,
• hệ thống chống sét.

Trong thực tế, mục tiêu thường là đạt điện trở tiếp địa thấp và ổn định để hệ thống bảo vệ hoạt động hiệu quả.

FAQ

Hybrid có bắt buộc tiếp địa không?

Có. Đây là yêu cầu quan trọng để đảm bảo an toàn điện và vận hành ổn định.

Hòa lưới có cần tiếp địa không?

Có. Mọi inverter hòa lưới đều cần tiếp địa cho vỏ thiết bị, khung pin và tủ điện.

Hybrid có cần nhiều dây PE hơn không?

Thông thường có nhiều điểm cần liên kết hơn do bổ sung pin lưu trữ, cổng Backup và các thiết bị đi kèm.

Có cần tiếp địa cho pin Lithium không?

Nhiều hệ pin lưu trữ yêu cầu nối đất hoặc liên kết đẳng thế theo hướng dẫn của nhà sản xuất. Cần tuân thủ đúng tài liệu kỹ thuật của từng dòng pin.

Có thể tự đấu PE được không?

Không nên. Việc đấu nối PE, đặc biệt với hệ Hybrid, cần được thực hiện đúng sơ đồ kỹ thuật để tránh lỗi vận hành hoặc mất an toàn.

Kết luận

Tiếp địa cho biến tần Hybrid và biến tần hòa lưới đều nhằm bảo vệ con người và thiết bị, nhưng hệ Hybrid có cấu trúc phức tạp hơn do tích hợp pin lưu trữ, chế độ Backup và nhiều nguồn điện. Vì vậy, hệ Hybrid cần được thiết kế và thi công tiếp địa cẩn thận hơn, bao gồm liên kết đúng cho inverter, pin lưu trữ, SPD, tủ điện và các phần kim loại của hệ thống.

Để hệ thống vận hành bền bỉ trong nhiều năm, khách hàng nên lựa chọn đơn vị thi công có kinh nghiệm, tuân thủ hướng dẫn của nhà sản xuất và thực hiện đo kiểm tiếp địa sau khi hoàn thành.
