Sơ Đồ Nguyên Lý Hệ Thống Điện Mặt Trời Hybrid 1 Pha Chi Tiết, Dễ Hiểu

Ngày đăng: 08/06/2026

Hệ thống điện mặt trời hybrid 1 pha đang được nhiều gia đình lựa chọn vì có thể vừa dùng điện mặt trời ban ngày, vừa lưu trữ điện vào pin để sử dụng buổi tối hoặc khi mất điện. Tuy nhiên, để hệ thống vận hành an toàn, ổn định và hiệu quả, việc hiểu đúng sơ đồ nguyên lý hệ thống điện mặt trời hybrid 1 pha là rất quan trọng.

Một hệ hybrid 1 pha không chỉ gồm tấm pin và inverter, mà còn có pin lưu trữ, tủ điện DC, tủ điện AC, cổng backup, điện lưới EVN, tải tiêu thụ, thiết bị chống sét, aptomat bảo vệ và hệ thống tiếp địa. Nếu thiết kế sai nguyên lý, hệ thống có thể hoạt động kém hiệu quả, dễ quá tải, không backup được khi mất điện hoặc tiềm ẩn nguy cơ mất an toàn điện.

Hệ thống điện mặt trời hybrid 1 pha là gì?

Hệ thống điện mặt trời hybrid 1 pha là hệ thống kết hợp giữa điện mặt trời, điện lưới và pin lưu trữ trên nền điện 1 pha 220V. Hệ thống này thường được dùng cho hộ gia đình, nhà phố, biệt thự, văn phòng nhỏ, cửa hàng hoặc hộ kinh doanh sử dụng điện sinh hoạt 1 pha.

Khác với hệ hòa lưới thông thường, hệ hybrid có thêm pin lưu trữ và cổng backup. Ban ngày, tấm pin tạo ra điện để cấp cho tải sử dụng. Phần điện dư có thể sạc vào pin lưu trữ. Ban đêm hoặc khi mất điện, inverter hybrid có thể lấy điện từ pin để cấp cho các thiết bị ưu tiên.

Hệ hybrid 1 pha thường phù hợp với các công suất như:

Công suất inverter	Đối tượng phù hợp
3kW	Gia đình nhỏ, nhu cầu cơ bản
5kW	Hộ gia đình dùng điện trung bình
6kW	Gia đình dùng nhiều thiết bị, điều hòa
8kW	Biệt thự, nhà phố lớn, hộ kinh doanh nhỏ
10kW 1 pha	Nhu cầu lớn, cần kiểm tra tải và điện lưới kỹ hơn

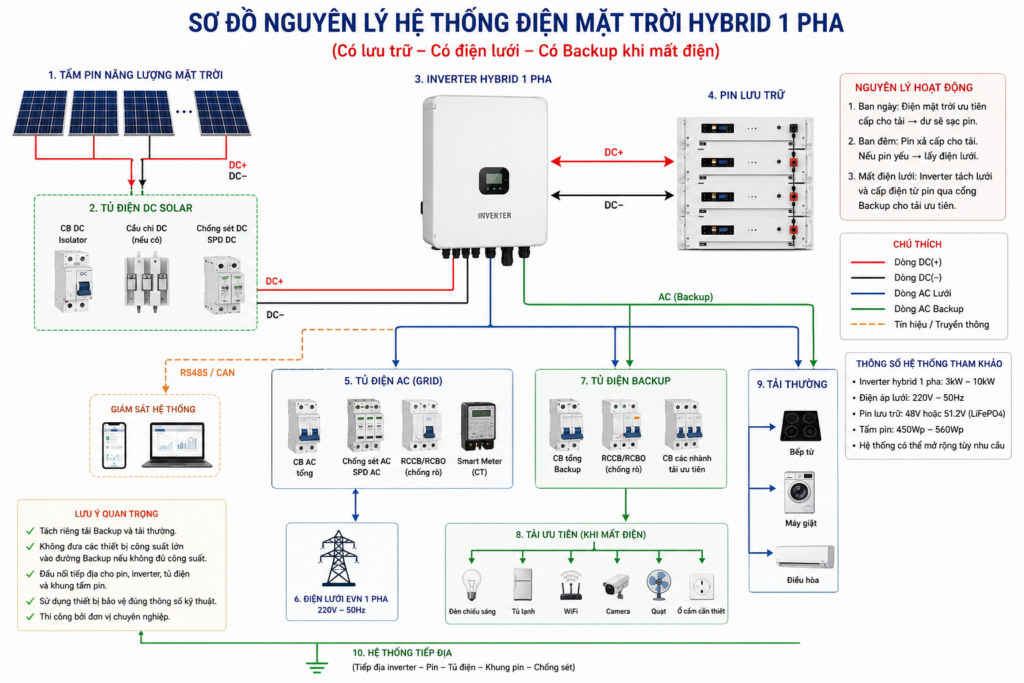

Sơ đồ nguyên lý hệ thống điện mặt trời hybrid 1 pha gồm những phần nào?

Một sơ đồ nguyên lý cơ bản của hệ điện mặt trời hybrid 1 pha thường gồm các thành phần chính sau:

Tấm pin năng lượng mặt trời
Tủ điện DC Solar
Inverter hybrid 1 pha
Pin lưu trữ LiFePO4
Tủ điện AC Grid
Điện lưới EVN 1 pha
Tủ điện backup
Tải ưu tiên
Tải thường
Hệ thống chống sét, tiếp địa và bảo vệ an toàn

Có thể hiểu dòng điện di chuyển theo nguyên lý tổng quát như sau:

Tấm pin mặt trời → Tủ DC → Inverter hybrid → Tải sử dụng / Pin lưu trữ / Điện lưới

Khi mất điện:

Pin lưu trữ → Inverter hybrid → Cổng backup → Tải ưu tiên

Nguyên lý hoạt động của hệ thống điện mặt trời hybrid 1 pha

1. Ban ngày có nắng

Khi có ánh sáng mặt trời, các tấm pin tạo ra dòng điện một chiều DC. Dòng điện này đi qua tủ DC bảo vệ rồi đưa vào inverter hybrid. Inverter chuyển đổi dòng điện DC thành điện xoay chiều AC 220V để cấp cho các thiết bị trong nhà.

Thứ tự ưu tiên thường là:

Ưu tiên dùng điện mặt trời cho tải đang sử dụng
Nếu điện mặt trời dư, sạc vào pin lưu trữ
Nếu pin đã đầy, tùy cài đặt có thể giảm phát, cấp cho tải khác hoặc hòa/bám tải theo thiết kế
Nếu điện mặt trời thiếu, hệ thống lấy thêm điện từ lưới EVN hoặc pin tùy chế độ cài đặt

Ví dụ: Ban ngày hệ thống tạo ra 4kW, gia đình đang dùng 2kW, phần dư 2kW có thể được sạc vào pin lưu trữ.

2. Buổi tối hoặc trời không có nắng

Buổi tối, tấm pin không còn phát điện. Lúc này inverter hybrid có thể lấy điện từ pin lưu trữ để cấp cho các thiết bị trong nhà. Khi pin xuống mức giới hạn cài đặt, hệ thống có thể tự động chuyển sang dùng điện lưới EVN.

Thứ tự ưu tiên có thể cài đặt như sau:

Dùng điện từ pin lưu trữ
Khi pin yếu, chuyển sang điện lưới
Giữ lại một phần pin dự phòng cho trường hợp mất điện

Cách cài đặt phụ thuộc vào nhu cầu của gia đình: muốn tiết kiệm tiền điện, muốn backup khi mất điện hay muốn giữ pin luôn ở mức an toàn.

3. Khi mất điện lưới

Đây là điểm khác biệt lớn của hệ hybrid so với hệ hòa lưới thông thường. Khi mất điện lưới, inverter hybrid có thể ngắt kết nối với lưới và cấp điện từ pin qua cổng backup cho các tải ưu tiên.

Các thiết bị nên đưa vào đường backup gồm:

Đèn chiếu sáng
Tủ lạnh
WiFi
Camera
Quạt
Máy tính
Một số ổ cắm cần thiết
Cửa cuốn nếu cần

Không nên đưa toàn bộ tải lớn vào backup nếu hệ thống không đủ công suất, đặc biệt là bếp từ, bình nóng lạnh, máy bơm lớn, nhiều điều hòa cùng lúc hoặc thiết bị có dòng khởi động cao.

4. Khi điện mặt trời không đủ

Nếu trời âm u, mưa hoặc tải đang dùng lớn hơn sản lượng tấm pin, inverter sẽ tự động bù điện từ pin hoặc điện lưới. Người dùng gần như không cảm nhận sự chuyển đổi vì hệ thống vận hành tự động.

Ví dụ: Gia đình đang dùng 5kW, điện mặt trời chỉ tạo ra 2kW. Hệ thống có thể lấy thêm 3kW từ pin hoặc điện lưới tùy cài đặt.

Mô tả sơ đồ nguyên lý điện mặt trời hybrid 1 pha

Sơ đồ nguyên lý có thể mô tả bằng dạng đơn giản như sau:

Tấm pin mặt trời
↓
CB DC / Cầu chì DC / Chống sét DC
↓
Inverter hybrid 1 pha
↔ Pin lưu trữ LiFePO4
↔ Điện lưới EVN 220V
↓
Tủ điện AC / Smart Meter
↓
Tải thường trong gia đình

Riêng đường backup:

Inverter hybrid 1 pha
↓
Cổng Backup / EPS
↓
Tủ điện tải ưu tiên
↓
Đèn, tủ lạnh, WiFi, camera, quạt, ổ cắm cần thiết

Sơ đồ này giúp tách rõ 2 nhóm tải:

Tải thường: dùng khi có điện lưới, có thể bao gồm nhiều thiết bị trong nhà.
Tải ưu tiên: vẫn được cấp điện khi mất điện nếu pin còn dung lượng.

Vai trò của từng thiết bị trong sơ đồ hybrid 1 pha

1. Tấm pin năng lượng mặt trời

Tấm pin có nhiệm vụ hấp thụ ánh sáng mặt trời và tạo ra dòng điện DC. Số lượng tấm pin phụ thuộc vào công suất hệ thống, diện tích mái, nhu cầu sử dụng điện và khả năng của inverter.

Ví dụ:

Công suất hệ	Số tấm pin 550W tham khảo
3kW	6 tấm
5kW	9–10 tấm
6kW	11–12 tấm
8kW	14–16 tấm
10kW	18–20 tấm

2. Tủ điện DC Solar

Tủ DC nằm giữa tấm pin và inverter. Đây là phần bảo vệ đường điện một chiều từ tấm pin về inverter.

Tủ DC thường gồm:

CB DC hoặc dao cách ly DC
Cầu chì DC cho từng string nếu cần
Chống sét lan truyền DC
Cầu đấu DC
Dây DC chuyên dụng
Nhãn cảnh báo điện áp DC

Đường DC có điện áp cao, vì vậy không được dùng thiết bị AC thay thế cho thiết bị DC.

3. Inverter hybrid 1 pha

Inverter hybrid là trung tâm điều khiển của hệ thống. Thiết bị này có nhiệm vụ:

Nhận điện DC từ tấm pin
Chuyển đổi thành điện AC 220V
Sạc và xả pin lưu trữ
Quản lý điện lưới
Cấp điện cho tải thường
Cấp điện cho tải backup khi mất điện
Giám sát sản lượng qua ứng dụng

Inverter hybrid cần được chọn đúng công suất, đúng điện áp pin, đúng số MPPT và tương thích với hệ pin lưu trữ.

4. Pin lưu trữ

Pin lưu trữ giúp tích điện ban ngày để dùng vào buổi tối hoặc khi mất điện. Với hệ gia đình, pin LiFePO4 được sử dụng phổ biến vì an toàn, tuổi thọ cao và khả năng sạc xả tốt.

Dung lượng pin thường dùng:

Dung lượng pin	Phù hợp
5kWh	Dự phòng cơ bản
10kWh	Gia đình dùng nhiều buổi tối
15kWh	Gia đình nhiều thiết bị, có điều hòa
20kWh trở lên	Biệt thự, văn phòng, hộ kinh doanh

5. Tủ điện AC Grid

Tủ AC Grid bảo vệ đường điện lưới vào inverter và đường inverter cấp ra hệ thống điện trong nhà.

Tủ AC thường có:

CB AC tổng
RCCB/RCBO chống rò nếu cần
Chống sét lan truyền AC
Smart meter
Đèn báo nguồn
Cầu đấu trung tính và tiếp địa

Smart meter có vai trò đo dòng điện tiêu thụ, giúp inverter biết khi nào cần phát điện, bám tải hoặc hạn chế phát ngược lên lưới.

6. Tủ điện backup

Tủ backup cấp điện cho nhóm tải ưu tiên khi mất điện. Đây là phần rất quan trọng trong hệ hybrid.

Tủ backup nên có:

CB tổng backup
CB nhánh cho đèn
CB nhánh cho ổ cắm
CB nhánh cho tủ lạnh, WiFi, camera
RCCB/RCBO chống rò
Đèn báo nguồn backup
Nhãn phân biệt tải ưu tiên

Không nên đấu toàn bộ nhà vào cổng backup nếu chưa tính kỹ công suất inverter và pin.

7. Hệ thống tiếp địa và chống sét

Hệ điện mặt trời có tấm pin đặt ngoài trời, dây DC dài và inverter điện tử nhạy cảm. Vì vậy cần có:

Tiếp địa khung pin
Tiếp địa inverter
Tiếp địa tủ điện
Tiếp địa vỏ pin lưu trữ
Chống sét lan truyền DC
Chống sét lan truyền AC

Đây là hạng mục rất quan trọng giúp bảo vệ thiết bị và tăng độ an toàn cho hệ thống.

Các chế độ vận hành phổ biến của inverter hybrid

1. Chế độ ưu tiên dùng điện mặt trời

Hệ thống ưu tiên dùng điện từ tấm pin cho tải. Nếu dư thì sạc pin. Nếu thiếu thì lấy thêm từ lưới hoặc pin.

2. Chế độ ưu tiên sạc pin

Hệ thống ưu tiên sạc đầy pin trước, sau đó mới cấp cho tải hoặc xử lý phần điện dư theo cài đặt. Chế độ này phù hợp khi khách hàng muốn giữ pin đầy để dự phòng mất điện.

3. Chế độ ưu tiên tiết kiệm điện lưới

Hệ thống ưu tiên dùng điện mặt trời và pin để giảm lượng điện mua từ EVN. Khi pin xuống mức cài đặt, hệ thống mới dùng điện lưới.

4. Chế độ backup

Khi mất điện lưới, inverter ngắt khỏi lưới và cấp điện cho tải ưu tiên từ pin hoặc từ điện mặt trời nếu ban ngày còn nắng.

5. Chế độ sạc pin từ điện lưới

Một số inverter cho phép sạc pin từ điện lưới trong khung giờ cài đặt. Chế độ này có thể hữu ích khi cần giữ pin đầy trước thời điểm mất điện dự kiến hoặc khi trời mưa kéo dài.

Cách chia tải trong hệ điện mặt trời hybrid 1 pha

Một sai lầm thường gặp là đưa toàn bộ hệ điện trong nhà vào cổng backup. Điều này có thể gây quá tải inverter, làm hệ thống ngắt khi mất điện hoặc pin hết rất nhanh.

Nên chia tải thành 2 nhóm:

Nhóm tải thường

Nhóm này chỉ dùng bình thường khi có điện lưới hoặc khi hệ thống đủ điều kiện vận hành. Có thể gồm:

Bếp từ
Bình nóng lạnh
Máy bơm lớn
Điều hòa công suất lớn
Máy giặt
Các ổ cắm không quan trọng

Nhóm tải ưu tiên backup

Nhóm này vẫn được cấp điện khi mất điện nếu pin còn dung lượng:

Đèn
Tủ lạnh
WiFi
Camera
Quạt
Máy tính
Cửa cuốn
Ổ cắm cần thiết

Cách chia tải đúng giúp hệ thống backup ổn định, tránh quá tải và kéo dài thời gian sử dụng pin.

Ví dụ cấu hình hệ hybrid 1 pha cho gia đình

Hệ hybrid 5kW + pin 5kWh

Phù hợp gia đình nhỏ, cần dự phòng cơ bản.

Cấu hình tham khảo:

10 tấm pin 550W
Inverter hybrid 5kW 1 pha
Pin lưu trữ 5kWh
Tủ DC, tủ AC, tủ backup
Tải ưu tiên: đèn, WiFi, camera, tủ lạnh, quạt

Hệ hybrid 6kW + pin 10kWh

Phù hợp gia đình dùng điện nhiều hơn, có nhu cầu dùng điện buổi tối.

Cấu hình tham khảo:

11–12 tấm pin 550W
Inverter hybrid 6kW 1 pha
Pin lưu trữ 10kWh
Tủ bảo vệ DC/AC
Backup cho đèn, tủ lạnh, WiFi, camera, quạt, máy tính, một điều hòa inverter dùng hợp lý

Hệ hybrid 8kW + pin 15kWh

Phù hợp nhà phố lớn, biệt thự nhỏ hoặc hộ kinh doanh.

Cấu hình tham khảo:

15–16 tấm pin 550W
Inverter hybrid 8kW 1 pha
Pin lưu trữ 15kWh
Tủ điện backup chia nhiều nhánh
Dùng được nhiều thiết bị hơn khi mất điện nếu tính tải đúng

Những lỗi thường gặp khi đấu hệ hybrid 1 pha

1. Không tách tải backup

Nếu đưa toàn bộ nhà vào backup, inverter có thể quá tải khi mất điện. Pin cũng hết nhanh hơn rất nhiều.

2. Dùng sai CB DC và CB AC

Đường tấm pin là điện DC, phải dùng CB DC hoặc dao cách ly DC đúng chuẩn. Không nên dùng CB AC thay cho DC.

3. Không lắp chống sét lan truyền

Hệ điện mặt trời có tấm pin ngoài trời nên cần chống sét DC và AC để bảo vệ inverter, pin và thiết bị điện trong nhà.

4. Không làm tiếp địa

Thiếu tiếp địa có thể làm tăng rủi ro mất an toàn và giảm hiệu quả bảo vệ của thiết bị chống sét.

5. Chọn pin không tương thích inverter

Pin và inverter cần giao tiếp được với nhau qua CAN, RS485 hoặc giao thức tương thích. Nếu không, hệ thống có thể báo lỗi hoặc vận hành không ổn định.

6. Chọn dung lượng pin quá nhỏ

Pin quá nhỏ sẽ nhanh hết điện khi mất điện hoặc dùng buổi tối. Cần tính theo tải thực tế và thời gian sử dụng mong muốn.

7. Đặt inverter và pin ở vị trí không phù hợp

Inverter và pin nên đặt nơi khô ráo, thoáng mát, tránh nắng trực tiếp, tránh mưa tạt, tránh khu vực quá nóng hoặc ẩm thấp.

Lưu ý an toàn khi thiết kế sơ đồ hybrid 1 pha

Để hệ thống vận hành an toàn, cần chú ý:

Dây DC và AC đi riêng, đánh dấu rõ ràng
CB DC, SPD DC phải đúng điện áp hệ thống
CB AC chọn đúng dòng tải
Dây pin chọn đúng tiết diện theo dòng sạc xả
Pin lưu trữ có BMS và giao tiếp đúng inverter
Tủ điện có nhãn cảnh báo
Có sơ đồ đấu nối trong tủ
Tải backup được phân chia rõ ràng
Không đấu ngược nguồn về lưới khi mất điện
Có tiếp địa cho khung pin, inverter, tủ điện và vỏ pin

Hệ hybrid có cả nguồn DC từ tấm pin, nguồn pin lưu trữ và điện lưới AC, vì vậy cần được thi công bởi kỹ thuật viên có chuyên môn.

Có nên tự lắp hệ điện mặt trời hybrid 1 pha không?

Không nên tự lắp nếu không có chuyên môn về điện mặt trời, điện DC, inverter hybrid và pin lưu trữ. Hệ hybrid phức tạp hơn hệ hòa lưới thông thường vì có thêm pin, backup, BMS và các chế độ vận hành.

Nếu đấu sai, hệ thống có thể:

Không sạc pin
Không backup khi mất điện
Quá tải inverter
Nhảy CB liên tục
Gây lỗi giao tiếp pin
Giảm tuổi thọ thiết bị
Gây mất an toàn điện

Vì vậy, khách hàng nên chọn đơn vị thi công có kinh nghiệm, có bản vẽ sơ đồ nguyên lý, sơ đồ tủ điện, phương án phân tải và hướng dẫn vận hành rõ ràng.

Kết luận

Sơ đồ nguyên lý hệ thống điện mặt trời hybrid 1 pha gồm các thành phần chính: tấm pin mặt trời, tủ DC, inverter hybrid, pin lưu trữ, điện lưới EVN, tủ AC, tủ backup, tải ưu tiên và hệ thống tiếp địa chống sét. Hệ thống hoạt động theo nguyên lý ưu tiên dùng điện mặt trời, sạc pin khi dư, dùng pin vào buổi tối và cấp điện backup khi mất điện.

Điểm quan trọng nhất khi thiết kế hệ hybrid 1 pha là phải tách rõ tải thường và tải ưu tiên, chọn đúng inverter, pin lưu trữ, CB, dây dẫn, chống sét và tiếp địa. Một sơ đồ đúng kỹ thuật sẽ giúp hệ thống vận hành ổn định, an toàn và tối ưu hiệu quả sử dụng lâu dài.

LumiSolar – Thiết kế, thi công hệ điện mặt trời hybrid 1 pha tại Hải Phòng

LumiSolar chuyên tư vấn, thiết kế và thi công hệ thống điện mặt trời hybrid 1 pha cho hộ gia đình, biệt thự, văn phòng, cửa hàng và hộ kinh doanh tại Hải Phòng. Chúng tôi hỗ trợ khảo sát tận nơi, tính công suất tấm pin, dung lượng pin lưu trữ, thiết kế sơ đồ nguyên lý, tủ điện DC/AC, tủ backup và phương án phân tải an toàn.

Nếu bạn cần tư vấn sơ đồ nguyên lý hệ thống điện mặt trời hybrid 1 pha, hãy liên hệ LumiSolar để được hỗ trợ chi tiết.

LumiSolar – Giải pháp điện mặt trời tại Hải Phòng
Hotline: 0981.669.996
Website: lumisolar.vn

Câu hỏi thường gặp

Hệ điện mặt trời hybrid 1 pha có dùng được khi mất điện không?

Có, nếu hệ thống có pin lưu trữ và cổng backup được đấu nối đúng kỹ thuật. Khi mất điện, inverter hybrid sẽ cấp điện cho nhóm tải ưu tiên.

Hệ hybrid 1 pha có cần pin lưu trữ không?

Có. Pin lưu trữ là thành phần quan trọng giúp hệ hybrid dùng được điện vào buổi tối và dự phòng khi mất điện.

Có nên đưa toàn bộ nhà vào cổng backup không?

Không nên nếu chưa tính kỹ công suất inverter và dung lượng pin. Nên tách riêng tải ưu tiên như đèn, tủ lạnh, WiFi, camera, quạt và ổ cắm cần thiết.

Hệ hybrid 1 pha khác gì hệ hòa lưới?

Hệ hòa lưới chủ yếu dùng điện mặt trời ban ngày và phụ thuộc điện lưới. Hệ hybrid có thêm pin lưu trữ, có thể dùng điện vào buổi tối và backup khi mất điện.

Tủ điện hệ hybrid 1 pha gồm những gì?

Tủ điện thường gồm tủ DC Solar, tủ AC Grid, tủ backup, CB DC, CB AC, chống sét DC/AC, RCCB/RCBO, smart meter, cầu đấu và hệ tiếp địa.

Inverter hybrid 1 pha có cần smart meter không?

Thường cần smart meter để đo dòng điện tiêu thụ, hỗ trợ bám tải, hạn chế phát ngược và quản lý năng lượng chính xác hơn.

Hệ hybrid 1 pha phù hợp với công suất nào?

Hệ hybrid 1 pha thường phù hợp với các công suất 3kW, 5kW, 6kW, 8kW hoặc 10kW tùy nhu cầu sử dụng điện và khả năng cấp điện của gia đình.
