Sơ Đồ Đấu Nối Inverter Hybrid DEYE 1 Pha Chi Tiết

Sơ đồ đấu nối inverter hybrid DEYE 1 pha là gì?

Inverter hybrid DEYE 1 pha là thiết bị trung tâm trong hệ thống điện mặt trời có lưu trữ. Thiết bị này có nhiệm vụ nhận nguồn điện DC từ tấm pin mặt trời, chuyển đổi thành điện AC 1 pha để cấp cho tải sử dụng, đồng thời quản lý quá trình sạc/xả pin lưu trữ và phối hợp với điện lưới EVN.

Khác với inverter hòa lưới thông thường, inverter hybrid DEYE có thể làm việc với nhiều nguồn điện khác nhau như điện mặt trời, điện lưới, pin lưu trữ và tải tiêu thụ trong nhà. Vì vậy, việc nắm rõ sơ đồ đấu nối inverter hybrid DEYE 1 pha là rất quan trọng để hệ thống vận hành an toàn, ổn định và đạt hiệu quả cao.

Một sơ đồ đấu nối đúng kỹ thuật sẽ giúp hệ thống ưu tiên sử dụng điện mặt trời, sạc pin khi có nguồn dư, xả pin khi cần thiết, hạn chế lấy điện lưới vào giờ cao điểm và đảm bảo tải quan trọng vẫn có điện khi mất lưới nếu hệ thống được thiết kế phù hợp.

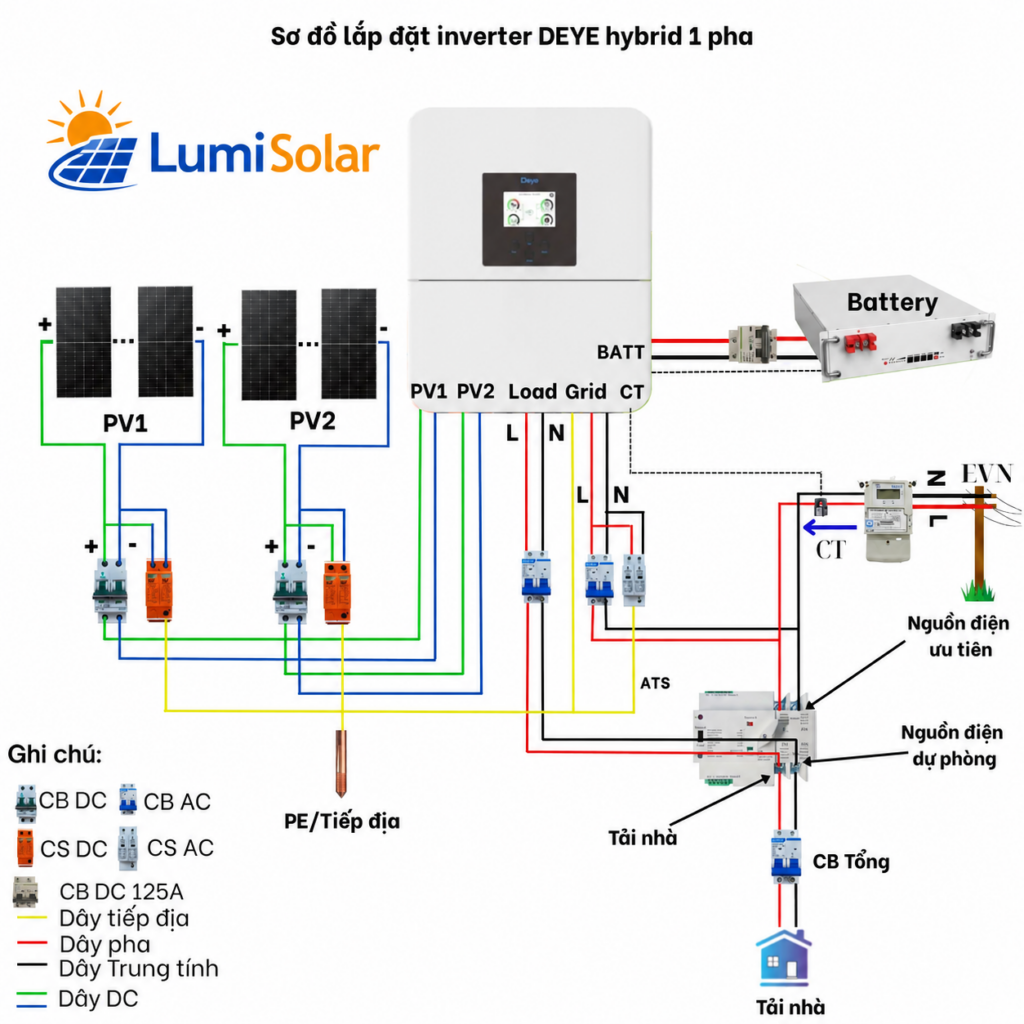

Các thành phần chính trong sơ đồ đấu nối inverter hybrid DEYE 1 pha

Trong sơ đồ đấu nối inverter hybrid DEYE 1 pha, hệ thống thường bao gồm các thành phần chính sau:

Tấm pin năng lượng mặt trời: Đây là nguồn phát điện DC, thường được chia thành các chuỗi pin riêng biệt gọi là string. Trong sơ đồ, hệ thống có 2 ngõ PV là PV1 và PV2.

Inverter hybrid DEYE 1 pha: Đây là bộ chuyển đổi và điều khiển trung tâm của toàn bộ hệ thống. Inverter nhận điện DC từ pin mặt trời, kết nối với pin lưu trữ, điện lưới, tải tiêu thụ và CT đo dòng.

Pin lưu trữ Battery: Pin lưu trữ giúp tích điện khi điện mặt trời dư hoặc khi cần sạc từ nguồn phù hợp. Khi tải cần điện, inverter có thể xả pin để cấp điện cho tải.

Điện lưới EVN: Đây là nguồn điện đầu vào từ lưới điện quốc gia. Inverter có thể lấy điện lưới để cấp tải hoặc sạc pin tùy theo cài đặt.

CT đo dòng: CT có chức năng đo dòng điện tại điểm đấu nối với lưới, giúp inverter nhận biết chiều và công suất dòng điện để kiểm soát chống phát ngược hoặc quản lý công suất.

Tải nhà: Là các thiết bị sử dụng điện trong gia đình hoặc công trình như đèn, điều hòa, tủ lạnh, máy bơm, thiết bị văn phòng, máy móc sản xuất nhỏ.

ATS: Bộ chuyển nguồn tự động, giúp chuyển đổi giữa nguồn điện ưu tiên và nguồn điện dự phòng trong một số phương án thiết kế.

CB DC, CB AC, chống sét DC, chống sét AC: Đây là các thiết bị bảo vệ quan trọng, giúp đóng cắt, bảo vệ quá dòng, ngắn mạch và giảm rủi ro do xung sét lan truyền.

Hệ thống tiếp địa PE: Tiếp địa giúp đảm bảo an toàn điện, chống rò điện, chống sét lan truyền và bảo vệ thiết bị.

Nguyên lý hoạt động của inverter hybrid DEYE 1 pha

Inverter hybrid DEYE 1 pha hoạt động theo nguyên lý quản lý đa nguồn. Khi có ánh nắng, tấm pin mặt trời tạo ra dòng điện DC đưa vào các ngõ PV1 và PV2 của inverter. Inverter sẽ chuyển đổi điện DC thành điện AC để cấp cho tải trong nhà.

Nếu công suất điện mặt trời lớn hơn nhu cầu sử dụng, phần điện dư có thể được dùng để sạc pin lưu trữ. Khi pin đã đầy và tải tiêu thụ thấp, tùy theo cấu hình cài đặt, hệ thống có thể giới hạn phát lên lưới hoặc xuất điện lên lưới nếu được phép.

Khi trời tối hoặc khi công suất điện mặt trời không đủ, inverter sẽ lấy thêm điện từ pin lưu trữ hoặc điện lưới để bù cho tải. Trong trường hợp mất điện lưới, nếu hệ thống được đấu đúng cổng tải dự phòng và pin còn dung lượng, inverter có thể tiếp tục cấp điện cho các tải quan trọng.

Điểm mạnh của inverter hybrid DEYE là khả năng điều phối nguồn điện linh hoạt. Người dùng có thể cài đặt ưu tiên dùng điện mặt trời, ưu tiên sạc pin, ưu tiên tải, chống phát ngược hoặc xả pin theo khung giờ để tối ưu chi phí điện.

Đấu nối chuỗi pin mặt trời PV1 và PV2

Trong sơ đồ, các tấm pin được chia thành 2 chuỗi riêng biệt là PV1 và PV2. Mỗi chuỗi gồm nhiều tấm pin đấu nối tiếp với nhau để tạo điện áp DC phù hợp với dải điện áp làm việc của inverter.

Mỗi chuỗi pin sẽ có dây dương và dây âm riêng. Dây DC dương và âm từ từng string đi qua CB DC và chống sét DC trước khi đưa vào cổng PV tương ứng của inverter.

Khi đấu nối PV cần đặc biệt lưu ý cực tính dương âm. Nếu đấu nhầm cực, inverter có thể báo lỗi hoặc gây hư hỏng thiết bị. Ngoài ra, số lượng tấm pin trên mỗi string cần được tính toán theo thông số kỹ thuật của inverter, bao gồm điện áp khởi động, dải MPPT, điện áp tối đa DC và dòng điện tối đa cho phép.

Với inverter DEYE hybrid 1 pha có nhiều MPPT, việc chia PV1 và PV2 đúng cách giúp hệ thống tối ưu sản lượng tốt hơn, đặc biệt khi các dãy pin có hướng lắp, góc nghiêng hoặc mức che bóng khác nhau.

Vai trò của CB DC và chống sét DC

CB DC được lắp trên đường dây DC từ tấm pin về inverter. Thiết bị này có chức năng đóng cắt nguồn DC khi cần bảo trì, kiểm tra hoặc xử lý sự cố. Do điện DC từ tấm pin có đặc tính hồ quang cao, cần sử dụng đúng loại CB chuyên dụng cho điện mặt trời, không dùng nhầm CB AC thông thường.

Chống sét DC được lắp song song trên đường dây DC để bảo vệ inverter trước các xung sét lan truyền từ hệ thống pin mặt trời. Trong thực tế, dàn pin thường được lắp trên mái nhà hoặc khu vực cao, có nguy cơ chịu ảnh hưởng bởi sét lan truyền. Vì vậy, chống sét DC và tiếp địa đúng tiêu chuẩn là hạng mục rất cần thiết.

Dây tiếp địa từ chống sét DC cần được đấu về hệ thống tiếp địa chung. Điện trở tiếp địa nên được kiểm tra thực tế bằng thiết bị đo chuyên dụng để đảm bảo khả năng thoát sét và an toàn điện.

Đấu nối pin lưu trữ Battery với inverter DEYE

Pin lưu trữ được đấu vào cổng BATT của inverter. Đây là phần rất quan trọng trong hệ thống hybrid vì liên quan trực tiếp đến dòng điện lớn, an toàn cháy nổ và tuổi thọ pin.

Thông thường, dây kết nối battery sẽ gồm cực dương và cực âm. Trên đường dây battery nên có CB DC chuyên dụng hoặc cầu dao DC phù hợp với dòng làm việc của hệ thống. Một số hệ pin còn có BMS giao tiếp với inverter thông qua cổng truyền thông như CAN hoặc RS485 để đồng bộ dữ liệu về điện áp, dòng sạc/xả, dung lượng pin, nhiệt độ và trạng thái bảo vệ.

Khi đấu nối pin lưu trữ cần chú ý đúng điện áp hệ pin tương thích với inverter. Không tự ý đấu nối pin không phù hợp thông số, không đấu ngược cực, không sử dụng dây dẫn tiết diện nhỏ hơn yêu cầu và không bỏ qua thiết bị bảo vệ DC.

Đối với hệ thống công suất lớn, dòng sạc/xả pin có thể rất cao. Vì vậy, dây battery, đầu cos, cầu chì, CB DC và tủ bảo vệ cần được lựa chọn đúng kỹ thuật.

Đấu nối điện lưới Grid

Cổng Grid của inverter hybrid DEYE dùng để kết nối với điện lưới EVN. Nguồn điện lưới 1 pha thường gồm dây pha L, dây trung tính N và dây tiếp địa PE.

Điện lưới đi qua CB AC và thiết bị bảo vệ trước khi vào cổng Grid của inverter. Cổng Grid giúp inverter đồng bộ với lưới, lấy điện từ lưới khi cần và trong một số chế độ có thể phát điện ra lưới nếu được cấu hình và được phép theo quy định.

Khi đấu nối điện lưới, cần đảm bảo đúng thứ tự L và N. Dây pha, dây trung tính và dây tiếp địa phải rõ ràng, tiết diện phù hợp với công suất inverter và tiêu chuẩn an toàn điện.

Đấu nối cổng Load cho tải sử dụng

Cổng Load là đầu ra cấp điện cho tải. Trong hệ hybrid, cổng Load thường được sử dụng để cấp điện cho các tải quan trọng cần duy trì khi mất điện, ví dụ như đèn chiếu sáng, camera, internet, tủ lạnh, máy tính, cửa cuốn, bơm nhỏ hoặc một số thiết bị thiết yếu.

Không nên đấu toàn bộ tải công suất lớn vào cổng Load nếu công suất vượt khả năng của inverter hoặc pin lưu trữ. Các thiết bị như điều hòa công suất lớn, bình nóng lạnh, bếp từ, máy hàn, motor lớn, máy bơm công suất cao cần được tính toán kỹ trước khi đưa vào tải dự phòng.

Trong thực tế thi công, nên tách riêng tủ tải ưu tiên và tủ tải thông thường. Tải ưu tiên sẽ được cấp từ cổng Load hoặc qua hệ thống chuyển nguồn phù hợp. Tải thông thường vẫn có thể sử dụng điện lưới và điện mặt trời theo phương án thiết kế.

Vai trò của CT trong hệ thống inverter hybrid DEYE

CT là cảm biến dòng điện được lắp tại điểm đấu nối với điện lưới. Thiết bị này giúp inverter đo được dòng điện đang đi vào hoặc đi ra lưới. Nhờ tín hiệu từ CT, inverter biết được công trình đang lấy điện từ lưới hay đang dư điện phát ngược ra lưới.

Trong các hệ thống cần chống phát ngược, CT là bộ phận rất quan trọng. Nếu lắp sai chiều CT, inverter có thể hiểu nhầm chiều dòng điện, dẫn đến hoạt động không đúng như mong muốn. Ví dụ, hệ thống có thể vẫn phát ngược ra lưới hoặc không bù tải chính xác.

Khi lắp CT cần chú ý chiều mũi tên trên CT, vị trí kẹp CT và dây tín hiệu từ CT về inverter. CT thường được lắp ở dây pha chính sau công tơ hoặc tại vị trí phù hợp theo sơ đồ kỹ thuật của hãng.

ATS trong sơ đồ hybrid có tác dụng gì?

ATS là bộ chuyển nguồn tự động. Trong sơ đồ, ATS có nhiệm vụ chuyển đổi giữa nguồn điện ưu tiên và nguồn điện dự phòng, giúp tải được cấp điện ổn định hơn trong những tình huống khác nhau.

Tùy theo phương án thiết kế, nguồn ưu tiên có thể là nguồn từ inverter hybrid, điện lưới hoặc nguồn dự phòng khác. Khi nguồn ưu tiên mất hoặc không đạt điều kiện, ATS sẽ chuyển sang nguồn còn lại để cấp cho tải.

Việc sử dụng ATS cần được thiết kế đúng logic vận hành. Nếu đấu sai, có thể gây xung đột nguồn, chập nguồn hoặc làm inverter báo lỗi. Do đó, phần ATS nên được kỹ thuật viên có kinh nghiệm thiết kế và kiểm tra kỹ trước khi vận hành.

Vai trò của tiếp địa trong hệ thống điện mặt trời hybrid

Tiếp địa là hạng mục bắt buộc phải quan tâm khi lắp đặt hệ thống điện mặt trời. Trong sơ đồ, dây tiếp địa được thể hiện bằng màu vàng và kết nối về cọc tiếp địa PE.

Hệ thống tiếp địa có các nhiệm vụ chính gồm bảo vệ an toàn cho người sử dụng, giảm nguy cơ điện giật do rò điện, hỗ trợ thiết bị chống sét lan truyền hoạt động hiệu quả và bảo vệ inverter, tấm pin, khung giàn, tủ điện.

Các thành phần nên được liên kết tiếp địa gồm khung tấm pin, ray nhôm, vỏ inverter, tủ điện, chống sét DC, chống sét AC và các thiết bị kim loại liên quan. Cọc tiếp địa cần được thi công đúng kỹ thuật, sử dụng vật tư phù hợp và đo kiểm sau khi hoàn thiện.

Quy trình đấu nối cơ bản inverter hybrid DEYE 1 pha

Trước khi đấu nối, cần kiểm tra toàn bộ thiết bị, thông số inverter, thông số tấm pin, loại pin lưu trữ, tiết diện dây dẫn và thiết bị bảo vệ. Không nên đấu nối theo cảm tính hoặc chỉ dựa vào hình minh họa nếu chưa đối chiếu với tài liệu kỹ thuật chính thức của model inverter đang sử dụng.

Quy trình cơ bản có thể thực hiện theo các bước sau:

Bước 1: Khảo sát hệ thống điện hiện trạng, xác định vị trí tủ điện tổng, công tơ, tải ưu tiên, vị trí inverter, pin lưu trữ và đường đi dây.

Bước 2: Thiết kế sơ đồ đấu nối chi tiết, xác định công suất inverter, số lượng tấm pin, số string, dòng DC, dòng AC, dung lượng battery, phương án CT, ATS và tiếp địa.

Bước 3: Lắp đặt dàn pin mặt trời, chia chuỗi PV1 và PV2 theo đúng thông số MPPT của inverter.

Bước 4: Lắp CB DC, chống sét DC, dây DC, đầu nối MC4 và kiểm tra cực tính từng string trước khi đấu vào inverter.

Bước 5: Đấu nối battery vào cổng BATT thông qua thiết bị bảo vệ DC phù hợp. Kiểm tra điện áp pin, cực tính và giao tiếp BMS nếu có.

Bước 6: Đấu nối điện lưới vào cổng Grid thông qua CB AC, chống sét AC và thiết bị bảo vệ phù hợp.

Bước 7: Đấu nối tải ưu tiên vào cổng Load hoặc tủ tải riêng theo phương án thiết kế.

Bước 8: Lắp CT đúng vị trí, đúng chiều dòng điện và kết nối tín hiệu về inverter.

Bước 9: Kiểm tra tiếp địa toàn hệ thống, kiểm tra cách điện, kiểm tra siết đầu cos, kiểm tra thứ tự dây L, N, PE.

Bước 10: Cài đặt inverter, cấu hình chế độ làm việc, giới hạn phát ngược, ưu tiên sạc/xả pin, thời gian sạc/xả theo khung giờ nếu cần.

Bước 11: Chạy thử hệ thống, theo dõi thông số PV, Grid, Load, Battery và kiểm tra hoạt động khi mất lưới.

Những lỗi thường gặp khi đấu nối inverter hybrid DEYE 1 pha

Một số lỗi phổ biến khi lắp đặt inverter hybrid DEYE gồm đấu ngược cực PV, chia string sai điện áp, dùng CB AC cho đường DC, thiếu chống sét, thiếu tiếp địa, đấu sai chiều CT, đấu nhầm cổng Grid và Load, dùng dây battery tiết diện nhỏ, không cấu hình đúng loại pin hoặc bỏ qua giao tiếp BMS.

Ngoài ra, nhiều công trình mắc lỗi đưa quá nhiều tải công suất lớn vào cổng Load. Khi mất điện lưới, inverter và pin không đủ khả năng cấp cho toàn bộ tải, dẫn đến quá tải, ngắt hệ thống hoặc giảm tuổi thọ pin.

Một lỗi khác là không tách tải ưu tiên. Khi tất cả thiết bị trong nhà đều đi qua cổng dự phòng, hệ thống sẽ khó kiểm soát phụ tải và dễ bị quá công suất. Giải pháp tốt hơn là tách riêng các tải thật sự cần thiết khi mất điện.

Lưu ý an toàn khi thi công hệ thống hybrid

Hệ thống inverter hybrid có cả điện DC từ tấm pin, điện DC dòng lớn từ battery và điện AC từ lưới. Đây là hệ thống có mức độ nguy hiểm cao nếu thi công sai kỹ thuật.

Người dùng không nên tự đấu nối nếu không có chuyên môn về điện. Việc thi công cần được thực hiện bởi kỹ thuật viên có kinh nghiệm, có dụng cụ đo kiểm, có hiểu biết về điện mặt trời, pin lưu trữ, tủ điện AC/DC và tiêu chuẩn an toàn điện.

Trước khi thao tác, cần ngắt nguồn DC, nguồn AC và battery theo đúng quy trình. Không chạm vào đầu dây DC khi có nắng, không rút MC4 khi đang có tải, không thao tác trong điều kiện ẩm ướt và không bỏ qua thiết bị bảo vệ.

Sơ đồ đấu nối inverter hybrid DEYE 1 pha phù hợp với công trình nào?

Sơ đồ inverter hybrid DEYE 1 pha phù hợp với hộ gia đình, văn phòng nhỏ, cửa hàng, biệt thự, nhà phố, nhà vườn, trạm camera, hệ thống điện dự phòng dân dụng và các công trình cần vừa tiết kiệm điện vừa có nguồn điện dự phòng.

Với những công trình dùng điện 1 pha, có nhu cầu sử dụng điện vào ban đêm hoặc thường xuyên mất điện, hệ thống hybrid có pin lưu trữ là lựa chọn đáng cân nhắc. Hệ thống giúp tận dụng điện mặt trời ban ngày, lưu trữ điện dư và cấp điện cho tải quan trọng khi cần.

Tuy nhiên, để đạt hiệu quả tốt, cần khảo sát biểu đồ tiêu thụ điện thực tế. Không phải công trình nào cũng cần dung lượng pin lớn. Một số công trình chỉ cần hệ hòa lưới bám tải, trong khi một số công trình khác cần hybrid có lưu trữ để dùng vào giờ cao điểm hoặc khi mất điện.

LumiSolar tư vấn lắp đặt inverter hybrid DEYE 1 pha

LumiSolar cung cấp giải pháp điện mặt trời hybrid, inverter DEYE, pin lưu trữ, tủ điện bảo vệ AC/DC và hệ thống điện mặt trời trọn gói cho gia đình, cửa hàng, văn phòng và doanh nghiệp tại Hải Phòng.

Chúng tôi hỗ trợ khảo sát thực tế, tính toán công suất phù hợp, thiết kế sơ đồ đấu nối, lựa chọn thiết bị bảo vệ, tư vấn dung lượng pin lưu trữ và thi công hệ thống theo đúng yêu cầu kỹ thuật.

Nếu bạn đang cần lắp đặt inverter hybrid DEYE 1 pha, muốn có hệ thống điện mặt trời vừa tiết kiệm điện vừa có điện dự phòng khi mất lưới, hãy liên hệ LumiSolar để được tư vấn phương án phù hợp với nhu cầu sử dụng và ngân sách đầu tư.

LumiSolar – Giải pháp điện mặt trời và pin lưu trữ tại Hải Phòng
Hotline: 0981.669.996
Website: lumisolar.vn

Kết luận

Sơ đồ đấu nối inverter hybrid DEYE 1 pha gồm nhiều thành phần quan trọng như tấm pin mặt trời, PV1, PV2, inverter, battery, Grid, Load, CT, ATS, CB DC, CB AC, chống sét và tiếp địa. Mỗi thành phần đều có vai trò riêng và cần được đấu nối đúng kỹ thuật.

Một hệ thống hybrid được thiết kế đúng sẽ giúp tối ưu sử dụng điện mặt trời, tăng khả năng dự phòng, giảm phụ thuộc vào điện lưới và nâng cao hiệu quả sử dụng năng lượng. Tuy nhiên, đây là hệ thống điện phức tạp, cần được khảo sát, thiết kế và thi công bởi đơn vị có chuyên môn để đảm bảo an toàn và hiệu quả lâu dài.
