HIỂU VỀ TÍNH NĂNG RAPID SHUTDOWN TRONG HỆ THỐNG ĐIỆN MẶT TRỜI

Trong các hệ thống điện mặt trời hiện đại, ngoài hiệu suất tấm pin, inverter, pin lưu trữ hay khả năng giám sát qua ứng dụng, yếu tố an toàn điện ngày càng được quan tâm nhiều hơn. Một trong những tính năng quan trọng giúp nâng cao mức độ an toàn cho hệ thống là Rapid Shutdown – chức năng ngắt nhanh điện áp DC từ tấm pin mặt trời trong trường hợp khẩn cấp.

Vậy Rapid Shutdown là gì? Tính năng này hoạt động như thế nào và có thật sự cần thiết khi lắp điện mặt trời mái nhà không? Hãy cùng LumiSolar – thương hiệu điện mặt trời của Công ty TNHH Công nghệ Việt Số Hoá tìm hiểu chi tiết trong bài viết dưới đây.

Rapid Shutdown là gì?

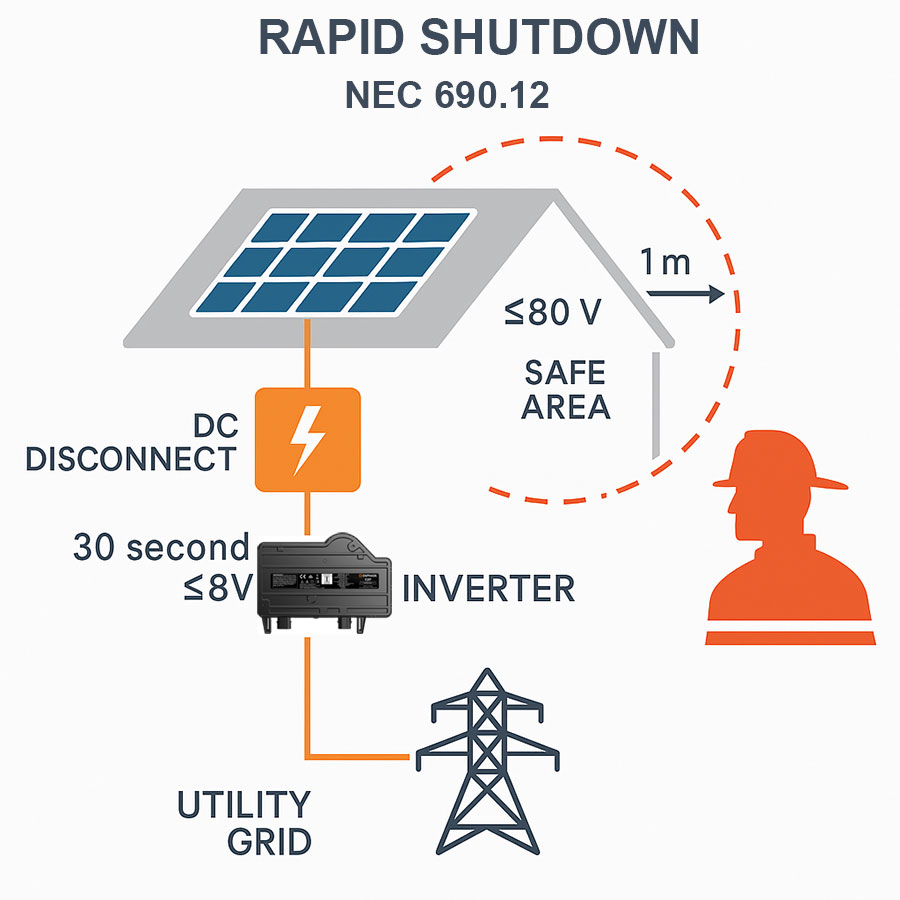

Rapid Shutdown có thể hiểu đơn giản là tính năng ngắt nhanh hệ thống điện mặt trời, đặc biệt là phần điện một chiều DC từ các tấm pin về inverter.

Trong hệ thống điện mặt trời, khi có ánh nắng, các tấm pin vẫn tạo ra điện áp DC. Ngay cả khi đã tắt inverter hoặc ngắt aptomat AC, dây DC từ tấm pin vẫn có thể còn điện áp cao. Điều này tiềm ẩn rủi ro cho kỹ thuật viên, thợ bảo trì hoặc lực lượng cứu hỏa khi cần tiếp cận mái nhà trong các tình huống khẩn cấp.

Rapid Shutdown ra đời nhằm giảm nhanh điện áp trên đường dây DC xuống mức an toàn trong thời gian ngắn, giúp hạn chế nguy cơ điện giật, chập cháy hoặc tai nạn khi xử lý sự cố.

Vì sao hệ thống điện mặt trời cần Rapid Shutdown?

1. Tăng an toàn cho người sử dụng và kỹ thuật viên

Hệ thống điện mặt trời mái nhà thường có nhiều tấm pin mắc nối tiếp thành chuỗi string. Điện áp DC của một string có thể lên tới vài trăm volt, thậm chí cao hơn tùy thiết kế.

Nếu xảy ra sự cố như cháy mái, hư hỏng dây DC, nước ngấm vào đầu nối MC4 hoặc cần bảo trì hệ thống, việc có Rapid Shutdown sẽ giúp ngắt nhanh nguồn điện từ tấm pin, giảm nguy cơ tai nạn điện.

2. Hỗ trợ lực lượng cứu hỏa trong tình huống khẩn cấp

Khi một công trình có lắp điện mặt trời xảy ra cháy, lực lượng cứu hỏa cần tiếp cận mái nhà hoặc khu vực có dây điện DC. Nếu hệ thống không có cơ chế ngắt nhanh, các dây DC vẫn có thể mang điện khi tấm pin còn nhận ánh sáng.

Rapid Shutdown giúp đưa hệ thống về trạng thái an toàn hơn, tạo điều kiện thuận lợi cho quá trình cứu hộ, chữa cháy và xử lý sự cố.

3. Giảm rủi ro khi bảo trì hệ thống

Trong quá trình vệ sinh tấm pin, kiểm tra đầu nối, thay inverter, thay tấm pin hoặc xử lý lỗi string, kỹ thuật viên cần đảm bảo hệ thống được cô lập nguồn điện càng nhiều càng tốt.

Rapid Shutdown giúp giảm điện áp DC tại gần từng tấm pin hoặc từng chuỗi pin, từ đó nâng cao an toàn trong quá trình bảo trì, sửa chữa.

4. Phù hợp với xu hướng tiêu chuẩn an toàn quốc tế

Tại nhiều thị trường phát triển, Rapid Shutdown đã trở thành một yêu cầu quan trọng trong các tiêu chuẩn lắp đặt điện mặt trời mái nhà. Điều này cho thấy xu hướng chung của ngành điện mặt trời không chỉ tập trung vào sản lượng điện, mà còn chú trọng đến an toàn vận hành lâu dài.

Rapid Shutdown hoạt động như thế nào?

Về nguyên lý, Rapid Shutdown hoạt động bằng cách ngắt hoặc giảm nhanh điện áp DC từ tấm pin về inverter khi có tín hiệu kích hoạt.

Một hệ thống Rapid Shutdown thường gồm các thành phần chính:

1. Thiết bị ngắt nhanh tại tấm pin hoặc chuỗi pin

Thiết bị này thường được lắp phía sau tấm pin hoặc trên đường dây DC. Khi hệ thống hoạt động bình thường, thiết bị cho phép dòng điện DC đi từ tấm pin về inverter.

Khi có lệnh ngắt nhanh, thiết bị sẽ cô lập từng tấm pin hoặc từng nhóm tấm pin, giúp điện áp trên dây DC giảm xuống mức an toàn hơn.

2. Bộ phát tín hiệu hoặc bộ điều khiển Rapid Shutdown

Bộ điều khiển có nhiệm vụ gửi tín hiệu cho các thiết bị ngắt nhanh. Tùy theo giải pháp kỹ thuật, tín hiệu có thể được truyền qua dây DC, qua bộ phát riêng hoặc tích hợp sẵn trong inverter.

3. Nút kích hoạt hoặc cơ chế ngắt khẩn cấp

Rapid Shutdown có thể được kích hoạt bằng công tắc khẩn cấp, ngắt nguồn AC, ngắt inverter hoặc thông qua một thiết bị điều khiển chuyên dụng. Khi kích hoạt, toàn bộ hệ thống sẽ chuyển sang trạng thái an toàn nhanh chóng.

Rapid Shutdown khác gì so với tắt inverter?

Nhiều người lầm tưởng rằng chỉ cần tắt inverter là hệ thống điện mặt trời đã hoàn toàn an toàn. Thực tế không phải vậy.

Khi tắt inverter, phần AC đầu ra có thể đã ngừng hoạt động, nhưng các tấm pin trên mái vẫn tiếp tục tạo ra điện DC nếu còn ánh sáng. Dây DC từ mái nhà về inverter vẫn có thể còn điện áp cao.

Trong khi đó, Rapid Shutdown can thiệp sâu hơn vào phần DC, giúp giảm điện áp từ phía tấm pin hoặc chuỗi pin. Vì vậy, Rapid Shutdown mang lại mức độ an toàn cao hơn so với việc chỉ tắt inverter thông thường.

Những hệ thống nào nên lắp Rapid Shutdown?

Rapid Shutdown đặc biệt phù hợp với các hệ thống sau:

Hệ thống điện mặt trời mái nhà dân dụng

Nhà phố, biệt thự, nhà mái tôn hoặc mái bằng có hệ thống pin đặt trên cao nên cân nhắc lắp Rapid Shutdown để tăng an toàn khi bảo trì hoặc xử lý sự cố.

Hệ thống điện mặt trời cho nhà xưởng

Nhà xưởng thường có diện tích mái lớn, số lượng tấm pin nhiều, điện áp DC cao và nhiều string hoạt động song song. Việc trang bị Rapid Shutdown giúp nâng cao tiêu chuẩn an toàn cho toàn bộ hệ thống.

Hệ thống hybrid có pin lưu trữ

Với hệ thống điện mặt trời có lưu trữ, cấu trúc điện phức tạp hơn do có thêm pin lithium, inverter hybrid, tủ điện ATS, tủ DC/AC và các thiết bị bảo vệ. Vì vậy, giải pháp an toàn như Rapid Shutdown càng đáng được quan tâm.

Công trình yêu cầu tiêu chuẩn an toàn cao

Các công trình như trường học, trung tâm thương mại, bệnh viện, nhà hàng, khách sạn, văn phòng hoặc khu dân cư cao tầng nên ưu tiên các giải pháp giúp giảm rủi ro điện trong quá trình vận hành.

Rapid Shutdown có làm giảm hiệu suất hệ thống không?

Thông thường, Rapid Shutdown không làm ảnh hưởng đáng kể đến sản lượng điện nếu được thiết kế và lắp đặt đúng kỹ thuật. Thiết bị chỉ can thiệp khi có tín hiệu ngắt nhanh hoặc khi hệ thống gặp điều kiện kích hoạt.

Tuy nhiên, chất lượng thiết bị, khả năng tương thích với inverter và cách đấu nối có ảnh hưởng lớn đến độ ổn định của hệ thống. Vì vậy, khi lắp Rapid Shutdown, nên chọn thiết bị chính hãng, có chứng nhận phù hợp và được thi công bởi đơn vị có kinh nghiệm.

Có bắt buộc phải lắp Rapid Shutdown tại Việt Nam không?

Tại Việt Nam, Rapid Shutdown chưa phổ biến như tại một số thị trường quốc tế. Tuy nhiên, với các hệ thống điện mặt trời mái nhà công suất lớn, hệ thống trên nhà xưởng, hệ hybrid lưu trữ hoặc công trình yêu cầu tiêu chuẩn an toàn cao, việc trang bị Rapid Shutdown là một lựa chọn nên cân nhắc.

Đây không chỉ là thiết bị bổ sung, mà còn là một phần trong tư duy thiết kế hệ thống điện mặt trời an toàn, chuyên nghiệp và bền vững.

Khi lắp Rapid Shutdown cần lưu ý gì?

Để hệ thống Rapid Shutdown hoạt động hiệu quả, cần chú ý một số điểm sau:

Chọn thiết bị tương thích với inverter

Không phải thiết bị Rapid Shutdown nào cũng tương thích với mọi inverter. Trước khi lắp đặt, cần kiểm tra chuẩn giao tiếp, cấu hình string, điện áp hoạt động và hướng dẫn kỹ thuật từ nhà sản xuất.

Lắp đúng vị trí kỹ thuật

Thiết bị ngắt nhanh cần được lắp đúng vị trí, thường gần tấm pin hoặc theo thiết kế của nhà sản xuất. Việc lắp sai vị trí có thể làm giảm hiệu quả ngắt nhanh hoặc gây lỗi vận hành.

Kết hợp với thiết bị bảo vệ DC/AC

Rapid Shutdown không thay thế cho các thiết bị bảo vệ khác như CB DC, CB AC, cầu chì string, chống sét lan truyền SPD DC/AC, tiếp địa, đầu nối MC4 đạt chuẩn và dây DC chuyên dụng. Một hệ thống an toàn cần được thiết kế đồng bộ từ đầu.

Kiểm tra định kỳ sau khi lắp

Sau khi vận hành, nên kiểm tra định kỳ chức năng ngắt nhanh, tình trạng đầu nối, dây dẫn, hộp đấu nối và tín hiệu điều khiển để đảm bảo thiết bị luôn sẵn sàng hoạt động khi cần.

LumiSolar tư vấn giải pháp điện mặt trời an toàn, đúng kỹ thuật

Một hệ thống điện mặt trời chất lượng không chỉ nằm ở tấm pin hiệu suất cao hay inverter thương hiệu tốt, mà còn ở cách thiết kế, thi công và bảo vệ hệ thống.

LumiSolar – thương hiệu điện mặt trời của Công ty TNHH Công nghệ Việt Số Hoá luôn chú trọng các yếu tố an toàn trong từng công trình, bao gồm:

• Khảo sát mái và phụ tải thực tế.
• Thiết kế string đúng điện áp inverter.
• Sử dụng dây DC chuyên dụng, đầu nối đạt chuẩn.
• Trang bị tủ điện DC/AC, chống sét, CB bảo vệ.
• Tư vấn giải pháp Rapid Shutdown khi công trình có nhu cầu an toàn cao.
• Bảo trì, kiểm tra hệ thống định kỳ sau lắp đặt.

Kết luận

Rapid Shutdown là một tính năng quan trọng giúp nâng cao an toàn cho hệ thống điện mặt trời, đặc biệt trong các tình huống khẩn cấp, bảo trì hoặc cứu hỏa. Tính năng này giúp giảm nhanh điện áp DC từ tấm pin, hạn chế rủi ro điện giật và hỗ trợ quá trình xử lý sự cố an toàn hơn.

Với các hệ thống điện mặt trời mái nhà, nhà xưởng, hệ hybrid lưu trữ hoặc công trình yêu cầu tiêu chuẩn an toàn cao, Rapid Shutdown là giải pháp rất đáng cân nhắc.
