Quy Trình Đấu CT Và Meter Có CT Cho Inverter Hòa Lưới Deye

Giới thiệu

Trong hệ thống điện mặt trời hòa lưới sử dụng inverter Deye, CT và Meter là hai thiết bị quan trọng giúp inverter đo dòng điện, nhận biết chiều công suất và vận hành đúng chế độ bám tải hoặc zero export. Nếu đấu sai chiều CT, sai vị trí kẹp hoặc đấu nhầm dây tín hiệu Meter, inverter có thể không nhận tải, báo sai công suất hoặc hoạt động không ổn định.

Bài viết dưới đây hướng dẫn cơ bản quy trình đấu CT trực tiếp và đấu Meter có CT cho inverter hòa lưới Deye.

Lưu ý an toàn quan trọng

Trước khi kẹp CT vào lưới điện, cần đấu nối CT vào inverter trước. Việc kẹp CT vào dây điện khi chưa kết nối đúng về inverter hoặc Meter có thể gây lỗi tín hiệu, thậm chí làm hỏng board điều khiển hoặc thiết bị đo.

Khi thi công, cần ngắt nguồn điện phù hợp, kiểm tra đúng dây pha, đúng cực đấu nối và chỉ thực hiện bởi người có chuyên môn về điện.

1. Đấu nối CT trực tiếp vào inverter Deye hòa lưới

Bước 1: Đấu CT vào cổng CT của inverter

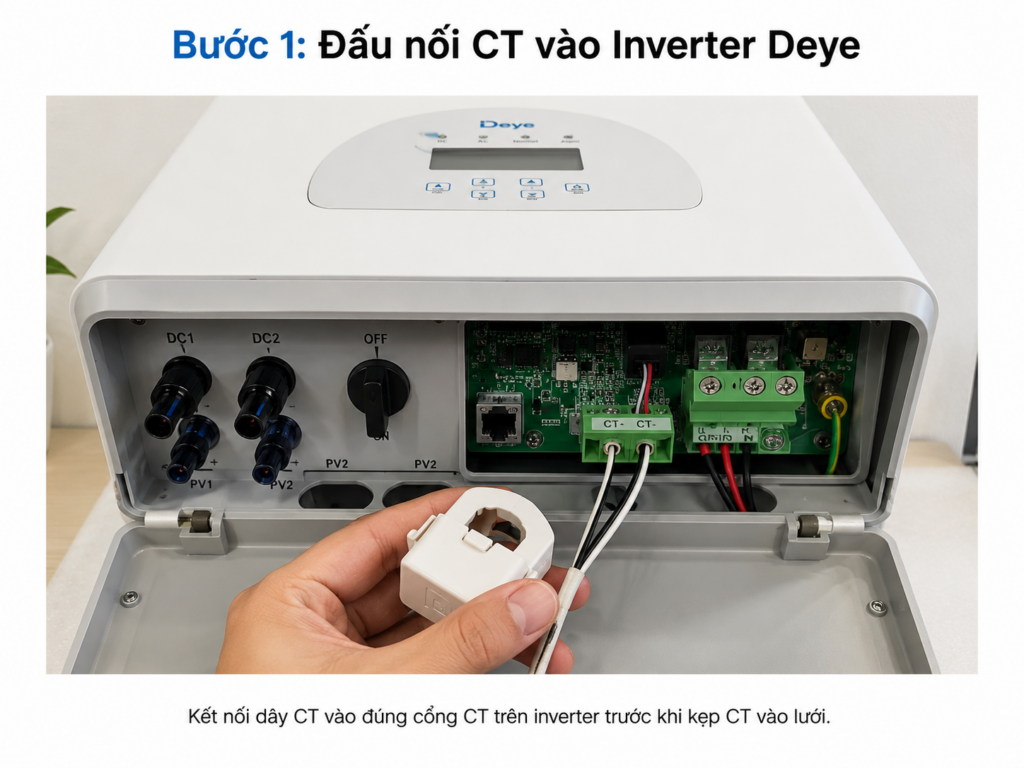

Trước tiên, kỹ thuật viên cần xác định đúng vị trí cổng CT trên inverter Deye hòa lưới. Sau đó đấu dây CT vào đúng chân tín hiệu theo hướng dẫn của thiết bị.

Cần đảm bảo dây CT được siết chắc, không lỏng, không đảo cực và không chạm chập với các cổng tín hiệu khác.

Bước 2: Kẹp CT vào dây nóng của lưới điện

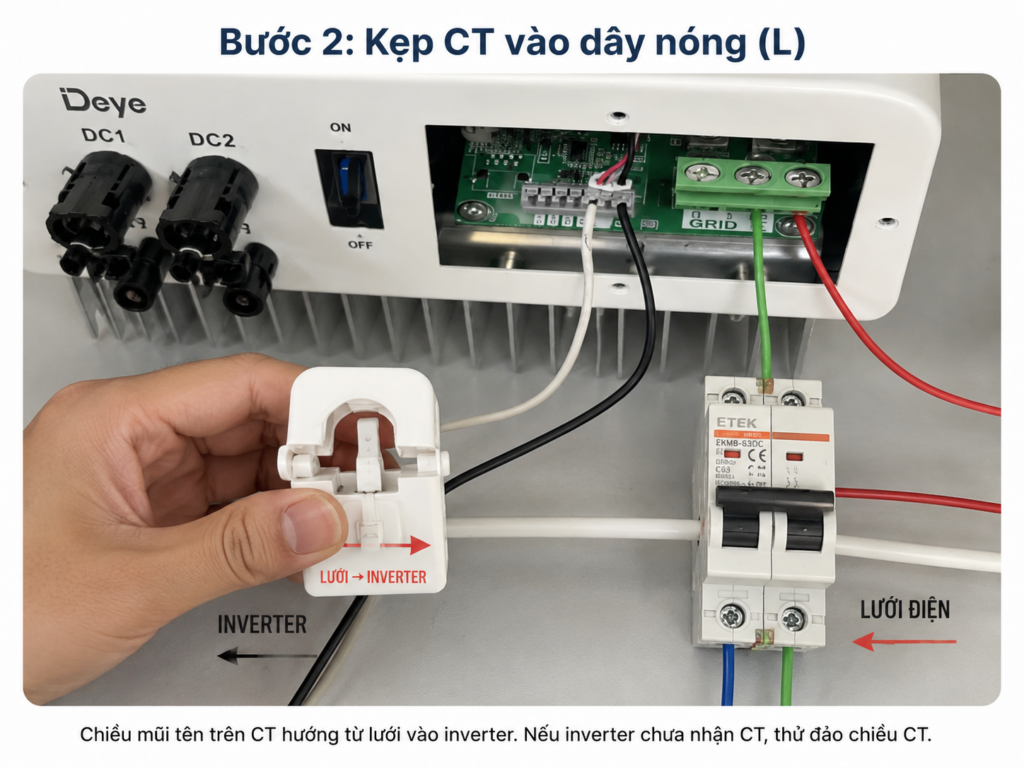

Sau khi đã đấu CT vào inverter, tiến hành kẹp CT vào dây nóng, tức dây pha L tại vị trí lưới điện.

Chiều mũi tên trên CT phải hướng từ lưới điện về phía inverter. Đây là điểm rất quan trọng vì chiều CT quyết định inverter hiểu đúng chiều dòng điện đang đi từ lưới vào tải hay từ hệ thống điện mặt trời đẩy ngược ra lưới.

Nếu sau khi đấu nối inverter vẫn không nhận CT hoặc hiển thị công suất sai chiều, có thể kiểm tra lại vị trí kẹp và đảo chiều CT.

2. Đấu nối Meter có CT cho inverter Deye

Với một số hệ thống cần đo xa hơn hoặc cần độ ổn định tín hiệu tốt hơn, có thể sử dụng Meter có CT thay vì kẹp CT trực tiếp vào inverter.

Bước 1: Đấu CT vào Meter

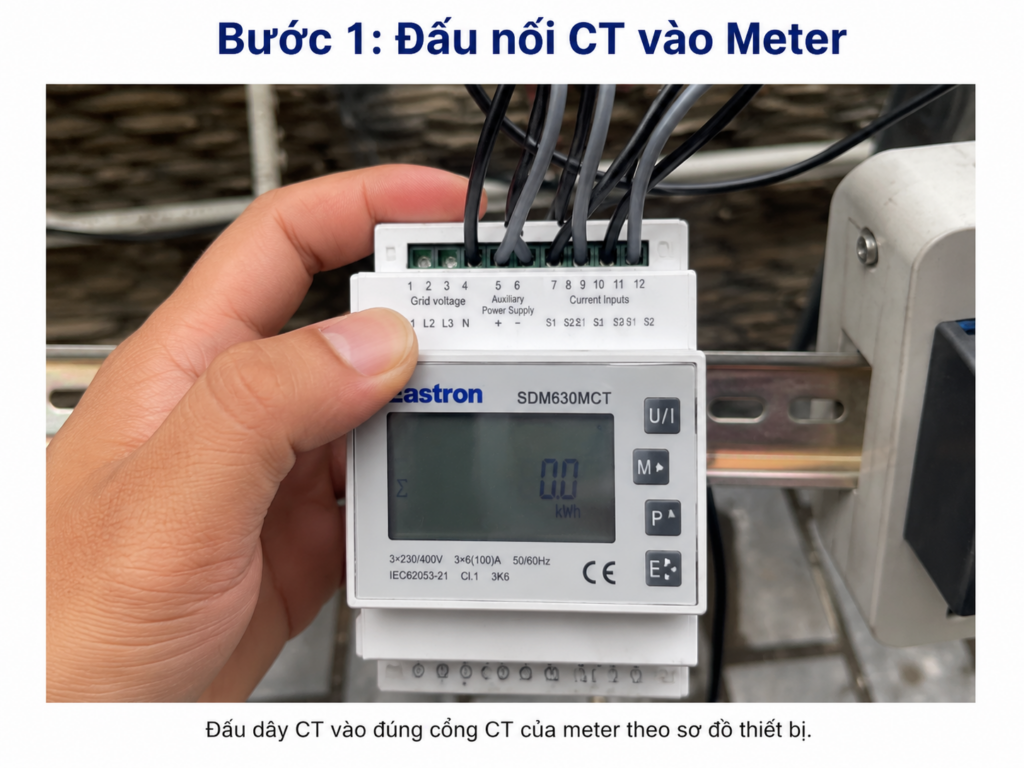

Đầu tiên, đấu các dây CT vào đúng cổng CT trên Meter. Cần kiểm tra kỹ ký hiệu chân đấu trên Meter, đặc biệt là các chân dòng điện đầu vào và chiều CT.

Việc đấu sai thứ tự dây CT có thể khiến Meter đo sai dòng, sai pha hoặc làm inverter nhận dữ liệu không chính xác.

Bước 2: Đấu dây tín hiệu Meter vào inverter

Sau khi đấu CT vào Meter, tiếp tục đấu dây truyền thông từ Meter về inverter. Thông thường Meter giao tiếp với inverter qua đường RS485.

Cần đấu đúng chân RS485A, RS485B và GND nếu thiết bị yêu cầu. Nếu đấu ngược A/B, inverter có thể không đọc được dữ liệu Meter.

Bước 3: Kẹp CT vào dây nóng tại lưới

Tương tự cách đấu CT trực tiếp, CT của Meter cần được kẹp vào dây nóng, tức dây pha L của lưới điện.

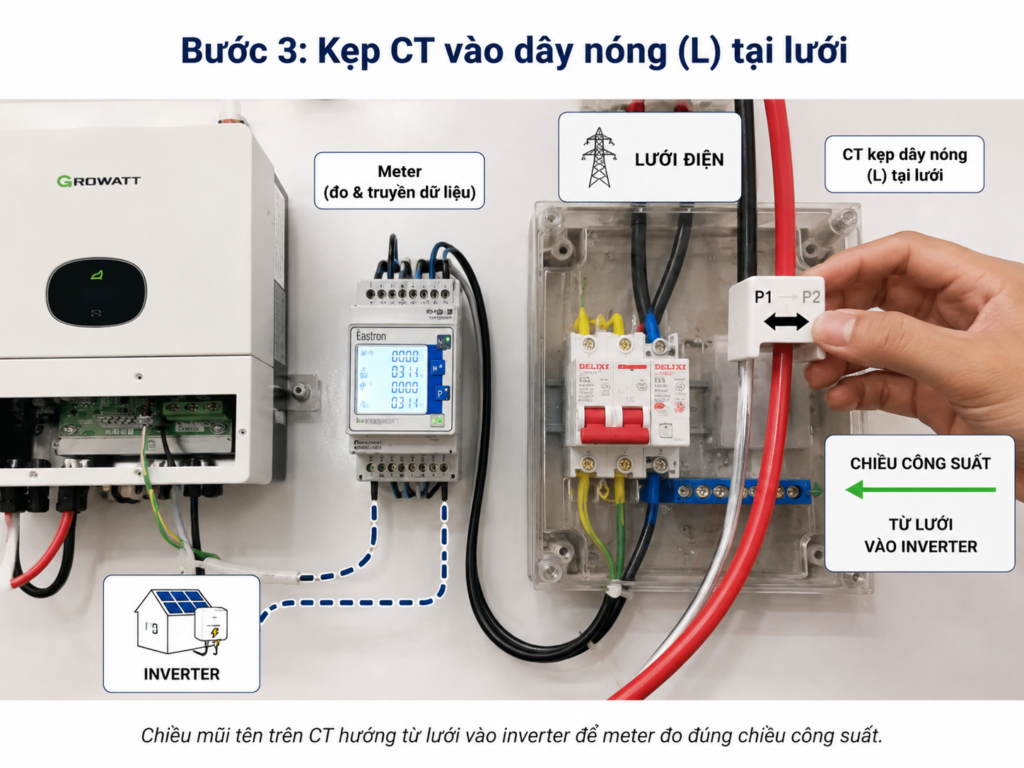

Chiều mũi tên trên CT phải hướng từ lưới điện vào inverter. Nếu Meter hoặc inverter hiển thị công suất bất thường, cần kiểm tra lại chiều CT, dây tín hiệu và cấu hình trong inverter.

Các lỗi thường gặp khi đấu CT và Meter cho inverter Deye

Inverter không nhận CT

Nguyên nhân thường gặp là CT chưa đấu đúng chân, dây CT bị lỏng, kẹp sai dây hoặc chưa bật đúng chế độ bám tải trong cài đặt inverter.

Công suất hiển thị bị âm hoặc sai chiều

Lỗi này thường do kẹp CT ngược chiều. Cách xử lý là kiểm tra mũi tên trên CT và đảo chiều kẹp nếu cần.

Meter không giao tiếp với inverter

Nguyên nhân có thể do đấu sai RS485A/RS485B, dây tín hiệu quá dài, tiếp xúc kém hoặc chưa chọn đúng chế độ Meter trong phần cài đặt inverter.

Hệ thống vẫn đẩy điện lên lưới dù đã lắp CT

Cần kiểm tra lại vị trí kẹp CT. CT phải được kẹp ở vị trí phù hợp để đo toàn bộ dòng điện giữa lưới, tải và inverter. Nếu kẹp sai vị trí, inverter sẽ không kiểm soát chính xác công suất phát ra.

Kinh nghiệm thi công thực tế

Khi lắp đặt inverter Deye hòa lưới, nên đánh dấu rõ dây pha L, dây trung tính N, dây tín hiệu CT và dây truyền thông Meter. Trước khi đóng điện vận hành, cần kiểm tra lại toàn bộ điểm đấu nối, chiều CT và cấu hình bám tải trên inverter.

Với công trình dân dụng nhỏ, có thể sử dụng CT trực tiếp nếu khoảng cách từ inverter đến điểm đo không quá xa. Với công trình lớn, tủ điện tổng ở xa hoặc cần tín hiệu ổn định hơn, nên dùng Meter có CT để đo chính xác hơn.

Kết luận

Đấu CT và Meter đúng kỹ thuật là bước quan trọng để inverter hòa lưới Deye vận hành ổn định, đo đúng tải và hạn chế tình trạng phát ngược không mong muốn. Khi thi công cần đặc biệt chú ý thứ tự thao tác: đấu CT hoặc Meter vào inverter trước, sau đó mới kẹp CT vào dây pha của lưới điện.

Nếu inverter không nhận CT, công suất hiển thị sai chiều hoặc Meter không giao tiếp, cần kiểm tra lại chiều CT, vị trí kẹp, dây tín hiệu RS485 và cấu hình bám tải trên inverter.
