Kết Nối 2 Biến Tần Song Song Là Gì?

Trong quá trình sử dụng điện mặt trời, nhiều gia đình và doanh nghiệp phát sinh nhu cầu mở rộng công suất khi lượng điện tiêu thụ tăng lên. Thay vì thay thế toàn bộ biến tần bằng một thiết bị có công suất lớn hơn, phương án kết nối hai biến tần song song đang được nhiều đơn vị lựa chọn nhờ tính linh hoạt, tiết kiệm chi phí và dễ mở rộng.

Kết nối song song (Parallel Operation) là việc hai hoặc nhiều inverter cùng vận hành trên một hệ thống điện, phối hợp chia sẻ tải và đồng bộ điện áp, tần số để cung cấp điện ổn định cho phụ tải.

Giải pháp này đặc biệt phù hợp với:

• Hệ thống điện mặt trời Hybrid
• Hệ thống Off-grid
• Một số dòng inverter hòa lưới hỗ trợ mở rộng

Khi Nào Nên Ghép Hai Biến Tần Song Song?

Không phải hệ thống nào cũng cần ghép inverter. Phương án này thường được áp dụng khi:

1. Công suất tiêu thụ tăng lên

Ví dụ:

Ban đầu sử dụng inverter Hybrid 5kW.

Sau vài năm:

• Lắp thêm điều hòa
• Xe điện
• Máy bơm
• Pin lưu trữ

Tổng tải tăng lên khoảng 9–10kW.

Lúc này có thể bổ sung thêm một inverter 5kW thay vì thay toàn bộ inverter 10kW mới.

2. Muốn mở rộng dần theo ngân sách

Nhiều gia đình đầu tư từng giai đoạn.

Ví dụ:

Giai đoạn 1

• 5kWp
• Inverter 5kW

Sau này:

• thêm 5kWp
• thêm pin lưu trữ

Chỉ cần bổ sung inverter thứ hai.

3. Tăng tính dự phòng

Nếu một inverter gặp sự cố, inverter còn lại vẫn có thể duy trì hoạt động cho một phần phụ tải.

Điều này rất hữu ích đối với:

• Khách sạn
• Nhà máy
• Trang trại
• Văn phòng

Những Dòng Inverter Có Thể Kết Nối Song Song

Không phải mọi inverter đều hỗ trợ Parallel.

Một số thương hiệu phổ biến:

• Deye Hybrid
• LuxPower
• Solis Hybrid
• GoodWe một số dòng
• Victron Energy
• Growatt SPF
• SMA Sunny Island

Thông thường nhà sản xuất sẽ quy định:

• số lượng inverter tối đa
• loại cáp truyền thông
• phiên bản firmware
• cách cấu hình Master/Slave

Điều Kiện Để Ghép Song Song Thành Công

Muốn hệ thống hoạt động ổn định cần đáp ứng nhiều điều kiện.

Cùng Model

Hai inverter nên:

• cùng hãng
• cùng model
• cùng firmware

Ví dụ:

✔ Deye SUN-6K-SG

✔ Deye SUN-6K-SG

Thay vì:

✘ Deye 6kW

✘ GoodWe 6kW

Cùng Công Suất

Khuyến nghị:

6kW + 6kW

10kW + 10kW

Việc ghép hai inverter khác công suất đôi khi vẫn được hỗ trợ nhưng cần tuân theo hướng dẫn của nhà sản xuất.

Firmware Đồng Nhất

Firmware khác nhau dễ dẫn đến:

• mất đồng bộ
• lỗi giao tiếp
• chia tải không đều

Do đó cần cập nhật trước khi lắp đặt.

Đúng Chuẩn Dây Truyền Thông

Các inverter song song thường cần:

• CAN
• RS485
• Parallel Cable

Không nên tự chế dây nếu không đúng sơ đồ chân.

Nguyên Lý Hoạt Động

Khi kết nối song song:

Hai inverter sẽ:

• đồng bộ điện áp
• đồng bộ tần số
• chia công suất
• điều khiển sạc pin
• điều khiển xả pin

Nếu tải tiêu thụ:

8kW

Hai inverter 5kW sẽ chia:

4kW

4kW

Nếu tải tăng:

10kW

Mỗi inverter sẽ cấp khoảng:

5kW

Quá trình này diễn ra hoàn toàn tự động.

Lợi Ích Khi Kết Nối Hai Biến Tần Song Song

1. Mở rộng công suất linh hoạt

Không cần thay toàn bộ hệ thống.

Chỉ cần:

• thêm inverter
• thêm pin
• thêm tấm pin

2. Tiết Kiệm Chi Phí

Việc đầu tư từng giai đoạn giúp:

• giảm áp lực tài chính
• tận dụng thiết bị cũ
• không lãng phí inverter đang sử dụng

3. Dễ Bảo Trì

Có thể:

• bảo dưỡng từng inverter
• thay thế riêng
• nâng cấp riêng

Không ảnh hưởng toàn bộ hệ thống.

4. Tăng Độ Tin Cậy

Khi một inverter dừng hoạt động, inverter còn lại vẫn có thể duy trì cấp điện cho các phụ tải quan trọng nếu cấu hình hệ thống cho phép.

Những Khó Khăn Khi Ghép Song Song

Bên cạnh ưu điểm, việc ghép inverter cũng tồn tại một số hạn chế:

• Chi phí đầu tư tăng do cần thêm cáp truyền thông, CB bảo vệ và tủ điện.
• Yêu cầu kỹ thuật lắp đặt cao hơn.
• Việc cấu hình sai có thể gây mất đồng bộ hoặc báo lỗi.
• Không phải tất cả các hãng và dòng inverter đều hỗ trợ vận hành song song.

Vì vậy, cần kiểm tra tài liệu kỹ thuật của nhà sản xuất trước khi triển khai.

Quy Trình Kết Nối Hai Biến Tần Song Song

Một quy trình lắp đặt cơ bản thường gồm các bước sau:

Bước 1: Kiểm tra khả năng hỗ trợ Parallel

Xác minh model inverter, phiên bản firmware và số lượng thiết bị tối đa được phép kết nối.

Bước 2: Lắp đặt hệ thống cơ khí

• Cố định inverter trên tường chắc chắn.
• Đảm bảo khoảng cách tản nhiệt theo khuyến cáo.
• Thực hiện nối đất đầy đủ.

Bước 3: Đấu nối nguồn DC

Mỗi inverter nên có các chuỗi pin mặt trời (PV string) riêng phù hợp với dải điện áp MPPT của thiết bị.

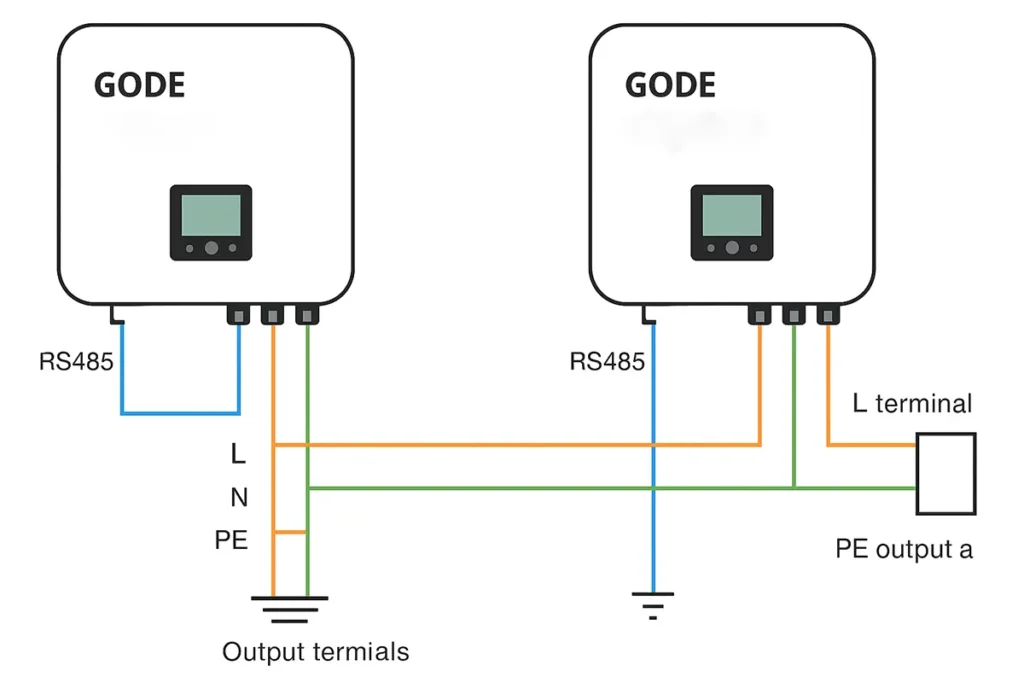

Bước 4: Đấu nối AC

Đầu ra AC của các inverter được đấu về tủ điện tổng thông qua aptomat bảo vệ riêng cho từng inverter. Việc này giúp cô lập từng thiết bị khi bảo trì.

Bước 5: Kết nối truyền thông

Sử dụng đúng loại cáp và đúng sơ đồ chân theo hướng dẫn của nhà sản xuất để các inverter trao đổi dữ liệu.

Bước 6: Cấu hình hệ thống

Thông thường sẽ chỉ định:

• Một inverter đóng vai trò Master.
• Inverter còn lại là Slave.

Sau khi hoàn tất, tiến hành đồng bộ và kiểm tra trạng thái kết nối.

Bước 7: Chạy thử và nghiệm thu

Kiểm tra:

• Điện áp AC.
• Tần số.
• Dòng điện.
• Chia tải giữa các inverter.
• Trạng thái pin lưu trữ (nếu có).

Những Lỗi Thường Gặp

Một số lỗi phổ biến trong quá trình vận hành:

• Mất kết nối truyền thông.
• Chia tải không đều.
• Firmware không tương thích.
• Đấu sai cực tính cáp truyền thông.
• Quá tải do cài đặt giới hạn công suất chưa đúng.
• Điện áp lưới không ổn định.

Các lỗi này nên được xử lý theo hướng dẫn kỹ thuật của nhà sản xuất thay vì thay đổi thông số tùy ý.

Những Lưu Ý Quan Trọng

Để hệ thống vận hành ổn định và bền bỉ:

• Không ghép các inverter không hỗ trợ chế độ song song.
• Sử dụng dây dẫn đúng tiết diện và thiết bị bảo vệ đạt chuẩn.
• Bố trí hệ thống tiếp địa và chống sét đầy đủ.
• Kiểm tra định kỳ các đầu nối điện và cáp truyền thông.
• Thực hiện cập nhật firmware khi nhà sản xuất phát hành phiên bản ổn định mới.

Có Nên Kết Nối Hai Biến Tần Song Song Không?

Nếu hệ thống của bạn có nhu cầu mở rộng công suất trong tương lai hoặc cần tăng khả năng dự phòng, kết nối hai biến tần song song là một giải pháp đáng cân nhắc. Tuy nhiên, việc triển khai cần dựa trên khả năng hỗ trợ của thiết bị và được thực hiện đúng quy trình kỹ thuật.

Đối với các công trình dân dụng, biệt thự, khách sạn, nhà xưởng hoặc trang trại, giải pháp này giúp tối ưu chi phí đầu tư theo từng giai đoạn, đồng thời tạo điều kiện mở rộng hệ thống mà không phải thay thế toàn bộ inverter.

Câu Hỏi Thường Gặp (FAQ)

1. Có thể ghép hai inverter khác hãng không?
Trong đa số trường hợp là không. Các chế độ vận hành song song thường chỉ hỗ trợ giữa các thiết bị cùng hãng và cùng dòng sản phẩm.

2. Có bắt buộc phải cùng công suất không?
Nên sử dụng cùng công suất để việc chia tải được tối ưu. Một số hãng có thể hỗ trợ khác công suất nhưng cần kiểm tra tài liệu kỹ thuật.

3. Có thể dùng chung một bộ pin lưu trữ không?
Tùy theo kiến trúc hệ thống và khả năng hỗ trợ của inverter. Một số hệ thống cho phép dùng chung, số khác yêu cầu mỗi inverter kết nối với một cụm pin riêng.

4. Có cần thay đổi hệ thống điện trong nhà không?
Thông thường cần nâng cấp hoặc bổ sung tủ điện, aptomat và dây dẫn để đáp ứng công suất lớn hơn.

Kết Luận

Kết nối hai biến tần song song là giải pháp hiệu quả để mở rộng hệ thống điện mặt trời mà không phải thay thế toàn bộ thiết bị hiện có. Khi được thiết kế và lắp đặt đúng kỹ thuật, hệ thống có thể tăng công suất, cải thiện khả năng dự phòng và đáp ứng nhu cầu sử dụng điện ngày càng cao.

Nếu bạn đang có kế hoạch nâng cấp hệ thống điện mặt trời tại Hải Phòng hoặc các tỉnh phía Bắc, hãy khảo sát kỹ khả năng hỗ trợ của inverter, lựa chọn thiết bị phù hợp và tuân thủ hướng dẫn của nhà sản xuất. Việc đầu tư đúng ngay từ đầu sẽ giúp hệ thống hoạt động an toàn, ổn định và mang lại hiệu quả lâu dài.
