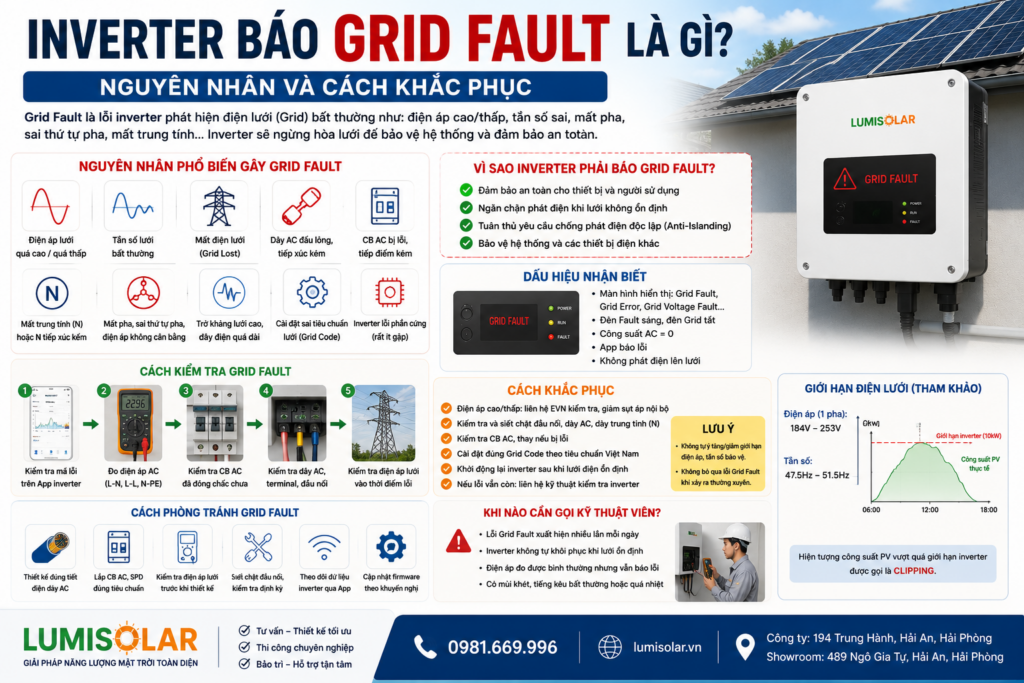

Inverter Báo Grid Fault Là Gì? Nguyên Nhân, Cách Kiểm Tra Và Khắc Phục Hiệu Quả

Grid Fault là một trong những lỗi phổ biến nhất trên inverter điện mặt trời, đặc biệt là các dòng GoodWe, Deye, Solis, Growatt, Sungrow, Huawei, LuxPower…. Khi xuất hiện lỗi này, inverter thường sẽ ngừng hòa lưới hoặc giảm công suất để bảo vệ hệ thống.

Nhiều người cho rằng Grid Fault đồng nghĩa với inverter bị hỏng, nhưng thực tế phần lớn trường hợp nguyên nhân đến từ lưới điện hoặc điều kiện đấu nối, không phải do inverter.

Vậy Grid Fault là gì? Nguyên nhân nào gây ra lỗi này? Làm thế nào để kiểm tra và xử lý đúng kỹ thuật? Hãy cùng LumiSolar tìm hiểu chi tiết.

Grid Fault là gì?

Grid Fault là thông báo cho biết inverter phát hiện bất thường ở phía điện lưới AC.

Các bất thường có thể gồm:

• Điện áp lưới quá cao
• Điện áp lưới quá thấp
• Tần số vượt giới hạn
• Mất pha
• Sai thứ tự pha
• Mất trung tính
• Điện áp không cân bằng
• Trở kháng lưới bất thường
• Lưới mất hoàn toàn

Khi phát hiện các điều kiện này, inverter sẽ tự động ngắt kết nối với lưới để đảm bảo an toàn cho hệ thống và tuân thủ các yêu cầu chống phát điện độc lập (Anti-Islanding).

Vì sao inverter phải báo Grid Fault?

Inverter hòa lưới chỉ được phép hoạt động khi:

• Điện áp nằm trong giới hạn cho phép
• Tần số ổn định
• Sóng điện đạt tiêu chuẩn
• Lưới điện tồn tại

Nếu tiếp tục phát điện khi lưới không ổn định, có thể:

• Hư hỏng thiết bị điện
• Gây mất an toàn cho nhân viên điện lực
• Làm giảm tuổi thọ inverter
• Gây lỗi cho pin lưu trữ
• Không đáp ứng tiêu chuẩn đấu nối

Do đó việc báo Grid Fault là cơ chế bảo vệ bình thường.

Dấu hiệu nhận biết Grid Fault

Tùy từng hãng inverter, màn hình có thể hiển thị:

• Grid Fault
• Grid Error
• Grid Voltage Fault
• AC Voltage Fault
• Grid Over Voltage
• Grid Under Voltage
• Grid Frequency Fault

Đồng thời:

• Đèn Fault sáng
• Đèn Grid tắt
• Công suất AC bằng 0
• App báo lỗi
• Không phát điện lên lưới

Những nguyên nhân phổ biến gây Grid Fault

1. Điện áp lưới quá cao

Đây là nguyên nhân phổ biến nhất.

Ví dụ:

Điện áp lưới tăng lên:

255V

trong khi inverter chỉ cho phép khoảng:

253V

Inverter sẽ ngắt.

Hiện tượng này thường xảy ra:

• Buổi trưa
• Khu vực có nhiều hệ thống điện mặt trời
• Cuối đường dây điện

2. Điện áp lưới quá thấp

Ví dụ:

Lưới chỉ còn:

175V

Trong khi inverter yêu cầu khoảng:

≥184V (tùy model và cài đặt)

Nguyên nhân:

• Quá tải khu vực
• Dây điện nhỏ
• Đường dây dài
• Điện áp EVN thấp

3. Tần số lưới bất thường

Điện lưới tại Việt Nam có tần số danh định khoảng 50Hz.

Nếu tần số vượt hoặc thấp hơn giới hạn cài đặt, inverter sẽ bảo vệ bằng cách ngắt khỏi lưới.

4. Mất điện lưới

Khi EVN cắt điện:

inverter hòa lưới sẽ:

• ngừng phát điện
• báo Grid Fault hoặc Grid Lost

Đây là hoạt động hoàn toàn bình thường.

Đối với inverter Hybrid, tải ở cổng Backup vẫn có thể hoạt động nếu pin lưu trữ đủ dung lượng và cấu hình cho phép.

5. Dây AC đấu lỏng

Các đầu nối AC bị:

• lỏng
• oxy hóa
• tiếp xúc kém

làm điện áp dao động.

Inverter sẽ hiểu là lưới không ổn định.

6. CB AC bị lỗi

Aptomat:

• tiếp điểm cháy
• đóng không hết
• tiếp xúc kém

đều có thể gây Grid Fault.

7. Dây trung tính (N) bị đứt hoặc tiếp xúc kém

Đây là lỗi rất nguy hiểm.

Có thể gây:

• điện áp tăng cao
• lệch điện áp
• inverter ngắt
• cháy thiết bị điện

8. Mất pha (đối với inverter 3 pha)

Nếu:

• mất một pha
• điện áp lệch pha lớn
• thứ tự pha sai

Inverter sẽ báo lỗi.

9. Trở kháng lưới cao

Đường dây quá dài hoặc tiết diện nhỏ sẽ gây sụt áp khi inverter phát công suất lớn.

Inverter có thể nhận thấy điện áp tại đầu cực tăng bất thường và báo lỗi Grid Fault.

10. Cài đặt sai tiêu chuẩn lưới

Một số inverter có thể cài đặt theo:

• Việt Nam
• Châu Âu
• Úc
• Đức
• Anh

Nếu chọn sai tiêu chuẩn, giới hạn điện áp và tần số sẽ khác nhau.

Điều này có thể khiến inverter báo lỗi dù lưới vẫn bình thường.

Grid Fault có làm hỏng inverter không?

Thông thường là không.

Grid Fault chỉ là cơ chế bảo vệ.

Tuy nhiên nếu lỗi xảy ra liên tục trong thời gian dài có thể:

• giảm sản lượng
• giảm tuổi thọ relay
• giảm tuổi thọ tụ điện
• tăng số lần đóng cắt

Do đó cần kiểm tra nguyên nhân sớm.

Cách kiểm tra Grid Fault

Bước 1

Kiểm tra App inverter.

Xem:

• thời điểm lỗi
• điện áp
• tần số
• mã lỗi

Bước 2

Đo điện áp AC.

Sử dụng đồng hồ đo điện.

Kiểm tra:

• L-N
• L-L (đối với 3 pha)
• N-PE

Bước 3

Kiểm tra CB AC.

Đảm bảo:

• đóng chắc
• không cháy
• không nóng

Bước 4

Kiểm tra dây AC.

Quan sát:

• đầu cos
• terminal
• dây trung tính
• tiếp địa

Bước 5

Kiểm tra điện áp vào thời điểm lỗi.

Đặc biệt:

11h–13h

vì đây là thời điểm điện áp thường cao nhất.

Cách khắc phục Grid Fault

Tùy nguyên nhân.

Nếu điện áp quá cao

Có thể:

• báo đơn vị điện lực kiểm tra
• tăng tiết diện dây AC nếu phù hợp
• giảm sụt áp nội bộ
• tối ưu vị trí đấu nối

Nếu điện áp quá thấp

Kiểm tra:

• dây điện
• CB
• đầu nối

Nếu điện áp lưới thấp kéo dài, cần liên hệ đơn vị điện lực để được kiểm tra.

Nếu do cài đặt

Kiểm tra:

• Grid Code
• Country Setting

Chỉ thay đổi khi có hướng dẫn của nhà sản xuất hoặc đơn vị kỹ thuật.

Nếu do dây AC

Thực hiện:

• siết lại terminal
• thay đầu cos hỏng
• thay dây nếu quá nhỏ

Nếu do inverter

Trong trường hợp đã loại trừ các nguyên nhân về lưới và đấu nối mà lỗi vẫn xuất hiện, nên liên hệ trung tâm bảo hành để kiểm tra phần cứng.

Những sai lầm thường gặp

• Tự tăng giới hạn điện áp bảo vệ để inverter không báo lỗi.
• Bỏ qua lỗi Grid Fault vì nghĩ chỉ xuất hiện tạm thời.
• Không kiểm tra dây trung tính.
• Chỉ nhìn vào điện áp tức thời mà không xem lịch sử dữ liệu.
• Thay inverter mới khi chưa xác định nguyên nhân.

Cách phòng tránh Grid Fault

LumiSolar khuyến nghị:

✅ Thiết kế đúng tiết diện dây AC.

✅ Lắp CB AC và SPD đúng tiêu chuẩn.

✅ Kiểm tra điện áp lưới trước khi thiết kế.

✅ Siết lại đầu nối định kỳ.

✅ Cập nhật firmware khi nhà sản xuất khuyến nghị.

✅ Theo dõi dữ liệu inverter qua ứng dụng.

✅ Không thay đổi Grid Code nếu không hiểu rõ ảnh hưởng.

Khi nào cần gọi kỹ thuật viên?

Bạn nên liên hệ đơn vị kỹ thuật khi:

• Grid Fault xuất hiện nhiều lần mỗi ngày.
• Inverter không tự khôi phục sau khi điện lưới ổn định.
• Điện áp đo được nằm trong giới hạn nhưng vẫn báo lỗi.
• Có mùi khét, tiếng kêu bất thường hoặc dấu hiệu quá nhiệt.
• Xuất hiện đồng thời nhiều lỗi như Grid Fault và Isolation Fault.

Kết luận

Grid Fault không phải lúc nào cũng là dấu hiệu inverter bị hỏng. Trong đa số trường hợp, đây là cơ chế bảo vệ khi inverter phát hiện điện áp, tần số hoặc trạng thái lưới nằm ngoài giới hạn cho phép.

Để xử lý hiệu quả, cần kiểm tra theo trình tự từ điện lưới, CB AC, dây dẫn, đầu nối, cài đặt Grid Code đến phần cứng của inverter. Việc chẩn đoán đúng nguyên nhân sẽ giúp khôi phục hệ thống nhanh hơn, tránh thay thế thiết bị không cần thiết và đảm bảo sản lượng điện mặt trời ổn định.
