Hướng Dẫn Lắp Đặt Tấm Pin Năng Lượng Mặt Trời Đúng Kỹ Thuật Từ A–Z (2026)

Lắp đặt tấm pin năng lượng mặt trời không chỉ đơn giản là đưa tấm pin lên mái và đấu nối với inverter. Một hệ thống điện mặt trời muốn vận hành bền bỉ, an toàn và đạt hiệu suất cao cần được khảo sát, thiết kế, thi công và kiểm tra đúng kỹ thuật ngay từ đầu.

Nếu lắp sai vị trí, sai hướng, sai kết cấu khung hoặc đấu nối không đúng tiêu chuẩn, hệ thống có thể bị giảm sản lượng, thấm dột mái, phát sinh lỗi inverter, nóng điểm trên tấm pin hoặc mất an toàn điện. Vì vậy, trước khi thi công, chủ đầu tư và đội kỹ thuật cần nắm rõ quy trình lắp đặt tấm pin năng lượng mặt trời để đảm bảo hiệu quả lâu dài.

1. Khảo sát mái và đánh giá điều kiện lắp đặt

Trước khi lắp đặt, cần khảo sát thực tế khu vực mái nhà hoặc mặt bằng dự kiến đặt tấm pin. Các yếu tố quan trọng cần kiểm tra gồm:

• Diện tích mái khả dụng.
• Hướng mái và độ nghiêng mái.
• Tình trạng kết cấu mái, xà gồ, vì kèo.
• Khu vực có bị che bóng bởi cây, nhà cao tầng, bồn nước, tum thang hay không.
• Đường đi dây DC, AC và vị trí đặt inverter.
• Khả năng tiếp cận để bảo trì, vệ sinh sau này.

Với nhà ở dân dụng tại Việt Nam, mái hướng Nam, Đông Nam hoặc Tây Nam thường cho hiệu quả tốt. Tuy nhiên, trên thực tế vẫn cần tính toán theo từng công trình để tối ưu sản lượng điện.

2. Chuẩn bị dụng cụ và thiết bị bảo hộ

An toàn lao động là yêu cầu bắt buộc khi thi công điện mặt trời áp mái. Đội kỹ thuật cần trang bị đầy đủ:

• Mũ bảo hộ.
• Giày bảo hộ chống trượt.
• Dây an toàn khi làm việc trên cao.
• Găng tay cách điện.
• Kính bảo hộ.
• Máy khoan, máy bắn vít, máy cắt.
• Kìm bấm cos, kìm bấm MC4 chuyên dụng.
• Đồng hồ đo điện, ampe kìm, thiết bị kiểm tra cách điện nếu cần.

Không nên thi công khi trời mưa, mái trơn trượt, gió lớn hoặc điều kiện ánh sáng kém vì dễ gây nguy hiểm cho người lắp đặt.

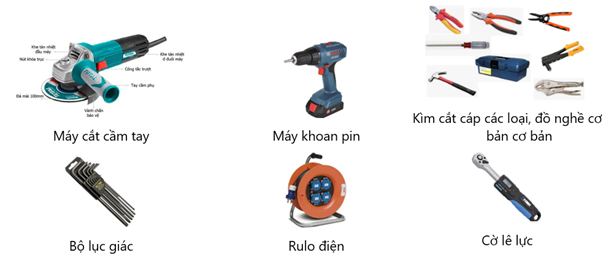

Bộ dụng cụ đồ nghề cơ bản để phục vụ thi công: máy cắt, máy khoan pin, lục giác, đồ nghề điện cơ bản bao gồm:



3. Xác định vị trí và hướng lắp tấm pin

Vị trí lắp tấm pin cần đảm bảo nhận được nhiều ánh nắng nhất trong ngày. Nên tránh các khu vực bị che bóng vào buổi sáng hoặc buổi chiều, vì chỉ một phần nhỏ tấm pin bị bóng che cũng có thể làm giảm sản lượng cả chuỗi pin.

Khi bố trí tấm pin, cần lưu ý:

• Không đặt tấm pin sát mép mái nếu khu vực thường có gió lớn.
• Chừa lối đi kỹ thuật để kiểm tra và vệ sinh.
• Đảm bảo khoảng cách thông gió dưới tấm pin để giảm nhiệt.
• Tránh bố trí dây điện lòng thòng hoặc tiếp xúc trực tiếp với mái tôn nóng.

Với hệ thống lớn, nên có bản vẽ layout trước khi thi công để tránh sai lệch khi lắp đặt thực tế.

Tham khảo bảng góc nghiêng theo tháng và mùa tại TPHCM

T1	T2	T3	T4	T5	T6	T7	T8	T9	T10	T11	T12
63o	71o	79o	87o	95o	102o	95o	87o	79o	71o	63o	56o

Mùa đông Mùa Xuân/Thu Mùa hè





Nghiêng 56^o                     Nghiêng 79^o                   Nghiêng 102^o



+ Ánh sáng mặt trời không bị che khuất:

Vị trí lắp đặt tấm pin cần đảm bảo rằng chúng không bị che khuất bởi cây cối, tòa nhà hoặc các cấu trúc khác trong suốt thời gian hoạt động của mặt trời. Bất kỳ che khuất nào có thể làm giảm hiệu suất của hệ thống điện năng lượng mặt trời.

Mặt bằng lắp đặt tấm pin thoáng, hướng đón nắng tốt

+ Kết cấu hỗ trợ và độ bền:

Lắp đặt cần có đủ không gian để lắp đặt các kết cấu hỗ trợ như khung gắn tấm pin và hệ thống lắp đặt. Đảm bảo rằng các kết cấu này được lắp đặt chắc chắn và có khả năng chịu đựng các điều kiện thời tiết khắc nghiệt như gió mạnh hoặc tuyết.



+ Hạn chế bị che bóng: Tránh vị trí lắp đặt tấm pin nằm trong khu vực có bóng râm. Bất kỳ bóng râm nào phủ lên tấm pin sẽ làm giảm hiệu suất hoạt động và khả năng sản xuất năng lượng của hệ thống.

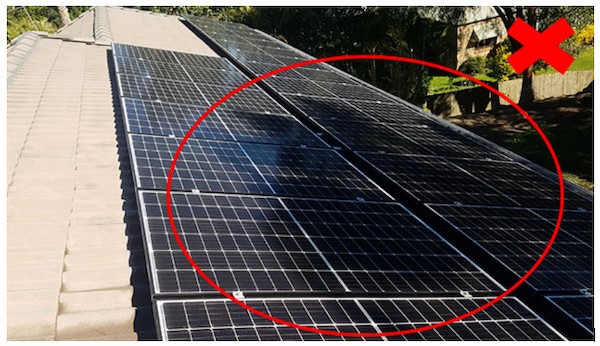

Không lắp đặt tấm pin ở khu vực lắp đặt bị che bóng

+ Vận hành và bảo trì:

Hãy xem xét việc lắp đặt tấm pin trong một vị trí dễ tiếp cận để thực hiện các hoạt động bảo trì định kỳ như làm sạch tấm pin và kiểm tra hệ thống. Việc có bảo trì dễ dàng sẽ giúp duy trì và tối ưu hóa hiệu suất của toàn hệ thống.

4. Lắp đặt hệ khung đỡ tấm pin

Khung đỡ là phần chịu lực chính của toàn bộ hệ thống pin mặt trời. Vì vậy, vật tư khung cần đảm bảo độ bền, khả năng chống ăn mòn và phù hợp với từng loại mái.

Các loại mái thường gặp gồm:

• Mái tôn sóng vuông.
• Mái tôn seamlock.
• Mái ngói.
• Mái bê tông.
• Mái bằng có khung nghiêng.

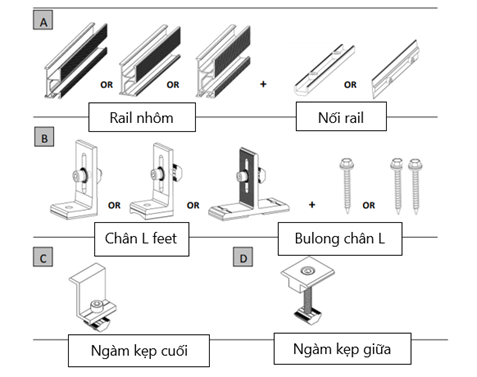

Đối với mái tôn, chân L feet hoặc kẹp seamlock cần được liên kết chắc chắn vào xà gồ. Khi bắn vít xuống mái phải xử lý chống thấm bằng ron cao su, keo chống thấm ngoài trời hoặc phụ kiện chuyên dụng để tránh dột mái sau thời gian sử dụng.



Rail nhôm cần được căn thẳng hàng, siết lực đúng tiêu chuẩn và phân bổ tải đều. Không nên dùng vật tư tự chế, sắt hộp kém chất lượng hoặc bulong không chống gỉ vì dễ gây ăn mòn, lỏng kết cấu và mất an toàn khi gặp gió bão.

5. Cố định tấm pin lên hệ khung

Sau khi hoàn thiện rail, kỹ thuật viên tiến hành đặt tấm pin lên khung và cố định bằng ngàm giữa, ngàm cuối chuyên dụng.

Khi lắp tấm pin cần chú ý:

• Không dẫm, ngồi hoặc đặt vật nặng lên bề mặt kính tấm pin.
• Không kéo lê tấm pin trên mái.
• Không siết ngàm quá chặt hoặc quá lỏng.
• Khoảng cách giữa các tấm cần đều, thẳng hàng và đẹp mắt.
• Vị trí kẹp phải đúng theo khuyến cáo của nhà sản xuất tấm pin.
• Sau khi siết, nên kiểm tra lại toàn bộ bulong, ngàm và rail.

Việc dẫm đạp hoặc tác động mạnh lên bề mặt tấm pin có thể gây nứt cell, tạo điểm nóng và làm giảm tuổi thọ tấm pin.

6. Đấu nối các tấm pin thành chuỗi string

Các tấm pin thường được đấu nối tiếp thành từng chuỗi để đưa điện áp DC về inverter. Số lượng tấm trên mỗi string phải được tính toán theo thông số của tấm pin và dải điện áp MPPT của inverter.

Khi đấu nối DC cần lưu ý:

• Sử dụng đầu nối MC4 chính hãng hoặc đúng chuẩn.
• Bấm MC4 bằng kìm chuyên dụng.
• Không để đầu nối tiếp xúc nước, bụi hoặc lắp lỏng.
• Dây DC phải là dây chuyên dụng cho điện mặt trời, chống tia UV.
• Cố định dây gọn gàng bằng kẹp hoặc dây rút chống UV.
• Không để dây chạm trực tiếp vào cạnh sắc của mái tôn hoặc khung kim loại.

Sau khi đấu nối, cần đo điện áp từng string để kiểm tra đúng cực âm, cực dương và đúng số lượng tấm trước khi kết nối vào inverter.

7. Lắp đặt inverter, tủ điện và thiết bị bảo vệ

Inverter nên được đặt ở vị trí khô ráo, thoáng mát, dễ quan sát và thuận tiện bảo trì. Không nên lắp inverter tại nơi bị nắng chiếu trực tiếp, mưa tạt hoặc gần nguồn nhiệt cao.

Một hệ thống điện mặt trời an toàn cần có các thiết bị bảo vệ phù hợp như:

• CB DC.
• Chống sét lan truyền DC.
• CB AC.
• Chống sét lan truyền AC.
• Cầu chì string nếu hệ thống nhiều chuỗi song song.
• Hệ thống tiếp địa.
• Tủ điện bảo vệ inverter và đường dây.

Đối với hệ hybrid có pin lưu trữ, cần kiểm tra thêm kết nối battery, BMS, dây truyền thông, ATS hoặc backup box nếu có.

8. Kiểm tra vận hành thử hệ thống

Sau khi hoàn tất lắp đặt, kỹ thuật viên cần kiểm tra tổng thể trước khi đóng điện vận hành:

• Kiểm tra độ chắc chắn của khung.
• Kiểm tra toàn bộ ngàm kẹp tấm pin.
• Kiểm tra cực tính DC.
• Đo điện áp từng string.
• Kiểm tra tiếp địa.
• Kiểm tra CB, SPD và tủ điện.
• Cài đặt inverter theo đúng chế độ vận hành.
• Kết nối app giám sát cho chủ nhà.
• Theo dõi sản lượng thực tế trong ngày đầu vận hành.

Nếu hệ thống có chức năng bám tải hoặc không phát ngược lưới, cần cài đặt CT đúng chiều và kiểm tra thông số trên inverter.

9. Bảo trì hệ thống điện mặt trời sau lắp đặt

Sau khi đưa vào sử dụng, hệ thống điện mặt trời cần được kiểm tra định kỳ để đảm bảo hiệu suất ổn định. Chủ đầu tư nên thực hiện:

• Vệ sinh tấm pin khi bề mặt bám nhiều bụi.
• Kiểm tra dây DC, đầu nối MC4.
• Kiểm tra tủ điện, CB, SPD.
• Theo dõi sản lượng trên app.
• Kiểm tra cảnh báo lỗi inverter.
• Kiểm tra lại khung sau mưa bão lớn.
• Bảo trì pin lưu trữ theo hướng dẫn của nhà sản xuất nếu là hệ hybrid.

Tần suất vệ sinh phụ thuộc vào môi trường xung quanh. Khu vực nhiều bụi, gần đường lớn, nhà máy hoặc gần biển có thể cần kiểm tra thường xuyên hơn.

10. Những lỗi thường gặp khi lắp đặt tấm pin năng lượng mặt trời

Một số lỗi cần tránh gồm:

• Lắp tấm pin ở vị trí bị che bóng.
• Dùng khung kém chất lượng, không chống gỉ.
• Bắn vít sai vị trí xà gồ gây dột mái.
• Không xử lý chống thấm chân đỡ.
• Dẫm lên bề mặt tấm pin khi thi công.
• Bấm MC4 không đúng kỹ thuật.
• Đấu sai cực âm, cực dương.
• Chia string không phù hợp với inverter.
• Không lắp chống sét lan truyền.
• Không làm tiếp địa cho hệ thống.
• Không kiểm tra sản lượng sau khi vận hành.

Những lỗi này có thể khiến hệ thống giảm hiệu suất, nhanh hỏng thiết bị hoặc tiềm ẩn nguy cơ mất an toàn điện.

Kết luận

Lắp đặt tấm pin năng lượng mặt trời đúng kỹ thuật là yếu tố quyết định đến hiệu suất, độ bền và mức độ an toàn của toàn bộ hệ thống. Một công trình tốt không chỉ cần tấm pin và inverter chất lượng, mà còn cần khảo sát chính xác, thiết kế phù hợp, vật tư đạt chuẩn và đội ngũ thi công có kinh nghiệm.

Nếu bạn đang có nhu cầu lắp đặt điện mặt trời cho gia đình, nhà xưởng, trang trại, khách sạn hoặc hộ kinh doanh, hãy lựa chọn đơn vị thi công chuyên nghiệp để được tư vấn cấu hình phù hợp, tối ưu chi phí đầu tư và đảm bảo hệ thống vận hành ổn định lâu dài.
