Hệ Thống Tiếp Địa Là Gì?

Hệ thống tiếp địa, hay còn gọi là hệ thống nối đất, là hệ thống dùng dây dẫn điện kết nối vỏ kim loại của thiết bị, tủ điện, khung giàn, inverter, chống sét lan truyền hoặc các phần kim loại có nguy cơ rò điện xuống đất.

Nói dễ hiểu, tiếp địa giống như một “đường thoát an toàn” cho dòng điện sự cố. Khi thiết bị bị rò điện, chạm vỏ hoặc có dòng sét lan truyền, dòng điện nguy hiểm sẽ được dẫn xuống đất thay vì đi qua cơ thể con người.

Trong nhà ở, nhà xưởng, văn phòng, trạm điện, hệ thống điện mặt trời, hệ thống tiếp địa là hạng mục rất quan trọng để đảm bảo an toàn điện.

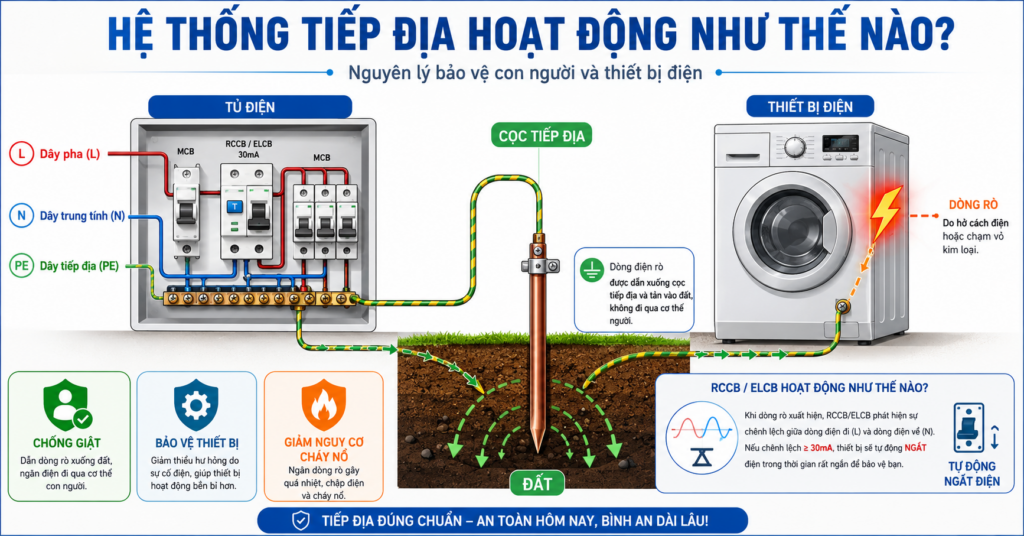

Hệ Thống Tiếp Địa Hoạt Động Như Nào?

Nguyên lý hoạt động của hệ thống tiếp địa khá đơn giản: dòng điện luôn có xu hướng đi theo đường có điện trở thấp hơn. Khi có sự cố rò điện, nếu thiết bị đã được nối đất đúng kỹ thuật, dòng điện sẽ đi theo dây tiếp địa xuống cọc tiếp địa và tản vào lòng đất.

Ví dụ: một chiếc máy giặt, bình nóng lạnh, inverter điện mặt trời hoặc tủ điện bị rò điện ra vỏ kim loại. Nếu người dùng chạm vào thiết bị mà không có tiếp địa, dòng điện có thể đi qua cơ thể gây giật điện. Nhưng nếu thiết bị được nối tiếp địa tốt, phần lớn dòng rò sẽ được dẫn xuống đất, đồng thời aptomat chống giật RCCB/ELCB có thể phát hiện dòng rò và ngắt điện kịp thời.

Có thể hiểu đơn giản theo 3 bước:

Bước 1: Thiết bị điện phát sinh rò điện, chạm vỏ hoặc có dòng sét lan truyền.
Bước 2: Dòng điện sự cố đi theo dây tiếp địa vì đây là đường dẫn an toàn có điện trở thấp.
Bước 3: Dòng điện được truyền xuống cọc tiếp địa và phân tán vào đất, giúp giảm nguy cơ giật điện, cháy nổ và hỏng thiết bị.

Cấu Tạo Cơ Bản Của Hệ Thống Tiếp Địa

Một hệ thống tiếp địa đúng kỹ thuật thường gồm các thành phần chính sau:

1. Cọc tiếp địa

Cọc tiếp địa thường làm bằng thép mạ đồng hoặc đồng nguyên chất, được đóng sâu xuống đất. Cọc có nhiệm vụ tiếp xúc trực tiếp với đất để phân tán dòng điện sự cố.

Độ sâu và số lượng cọc phụ thuộc vào điện trở suất của đất, công suất hệ thống điện, yêu cầu chống sét và tiêu chuẩn kỹ thuật của từng công trình.

2. Dây tiếp địa

Dây tiếp địa là dây dẫn nối từ thiết bị, tủ điện, khung kim loại, inverter hoặc hệ thống chống sét lan truyền về cọc tiếp địa.

Dây thường dùng màu vàng – xanh để dễ nhận biết. Tiết diện dây cần đủ lớn, đấu nối chắc chắn, không bị đứt gãy, oxy hóa hoặc đấu nối tạm bợ.

3. Thanh cái tiếp địa

Trong tủ điện, thanh cái tiếp địa là điểm tập trung các dây tiếp địa từ nhiều thiết bị khác nhau. Từ thanh cái này, dây chính sẽ được đưa về hệ thống cọc tiếp địa.

4. Kẹp nối, đầu cos, hộp kiểm tra tiếp địa

Các phụ kiện này giúp kết nối dây và cọc chắc chắn, dễ kiểm tra, bảo trì. Với công trình chuyên nghiệp, nên có hộp kiểm tra tiếp địa để đo điện trở định kỳ.

5. Thiết bị bảo vệ chống rò, chống sét

Hệ thống tiếp địa thường đi cùng các thiết bị như:

RCCB, ELCB chống giật.
MCB, MCCB bảo vệ quá tải, ngắn mạch.
SPD chống sét lan truyền AC/DC.
Tủ điện bảo vệ hệ thống điện mặt trời.

Tiếp địa tốt sẽ giúp các thiết bị bảo vệ này hoạt động hiệu quả hơn.

Vì Sao Hệ Thống Tiếp Địa Quan Trọng?

Bảo vệ con người khỏi điện giật

Đây là vai trò quan trọng nhất của hệ thống tiếp địa. Khi thiết bị bị rò điện ra vỏ, nếu không có tiếp địa, người chạm vào thiết bị có thể trở thành đường dẫn điện xuống đất. Điều này rất nguy hiểm, đặc biệt với các thiết bị có vỏ kim loại như máy giặt, bình nóng lạnh, tủ lạnh, máy bơm, inverter, tủ điện.

Bảo vệ thiết bị điện

Dòng rò, quá áp, sét lan truyền có thể làm cháy bo mạch, hỏng inverter, hỏng thiết bị điện tử, gây lỗi hệ thống. Khi có tiếp địa tốt, dòng sự cố được dẫn đi an toàn, giúp giảm nguy cơ hư hỏng thiết bị.

Giúp thiết bị chống giật hoạt động chính xác

Aptomat chống giật RCCB/ELCB hoạt động dựa trên sự chênh lệch dòng điện giữa dây pha và dây trung tính. Khi có rò điện, thiết bị sẽ ngắt mạch. Tuy nhiên, nếu hệ thống tiếp địa kém hoặc không có tiếp địa, việc phát hiện và xử lý sự cố có thể không hiệu quả.

Giảm nguy cơ cháy nổ

Dòng điện rò hoặc chạm chập kéo dài có thể sinh nhiệt, gây cháy dây, cháy tủ điện hoặc cháy thiết bị. Hệ thống tiếp địa giúp dòng sự cố thoát nhanh, kết hợp với aptomat để ngắt mạch, giảm nguy cơ cháy nổ.

Bảo vệ hệ thống điện mặt trời

Với hệ thống điện mặt trời, tiếp địa càng quan trọng vì hệ thống thường lắp ngoài trời, có khung kim loại, dây DC điện áp cao, inverter và thiết bị chống sét lan truyền. Nếu tiếp địa không tốt, hệ thống có thể gặp các lỗi như rò điện, báo lỗi cách điện, hỏng SPD, hỏng inverter hoặc nguy hiểm khi bảo trì.

Tiếp Địa Trong Hệ Thống Điện Mặt Trời Hoạt Động Ra Sao?

Trong hệ thống điện mặt trời, tiếp địa thường được chia thành các nhóm chính:

Tiếp địa khung giàn pin

Khung nhôm tấm pin và hệ khung sắt cần được liên kết tiếp địa. Khi có rò điện từ tấm pin hoặc sét cảm ứng, dòng điện sẽ được dẫn xuống đất thay vì tích trên khung kim loại.

Tiếp địa inverter

Vỏ inverter cần được nối đất để đảm bảo an toàn khi có sự cố cách điện, rò điện hoặc lỗi từ phía AC/DC.

Tiếp địa tủ điện AC/DC

Các tủ điện DC, tủ điện AC, vỏ kim loại, thanh cái tiếp địa, chống sét lan truyền đều cần được nối về hệ thống tiếp địa chung.

Tiếp địa chống sét lan truyền SPD

Thiết bị chống sét lan truyền chỉ hoạt động hiệu quả khi có đường tiếp địa tốt. Nếu dây tiếp địa quá dài, tiết diện nhỏ hoặc điện trở đất cao, SPD có thể không xả được dòng sét hiệu quả, làm tăng nguy cơ cháy hỏng thiết bị.

Dấu Hiệu Cho Thấy Hệ Thống Tiếp Địa Có Vấn Đề

Một số dấu hiệu thường gặp:

Chạm vào vỏ máy giặt, tủ lạnh, inverter thấy tê tay.
Aptomat chống giật nhảy liên tục không rõ nguyên nhân.
Thiết bị điện tử hay hỏng bo mạch.
Hệ thống điện mặt trời báo lỗi cách điện, lỗi rò điện.
Thiết bị chống sét lan truyền nhanh hỏng.
Đo điện trở tiếp địa không đạt yêu cầu.
Dây tiếp địa bị đứt, oxy hóa, đấu nối lỏng lẻo.

Khi gặp các dấu hiệu trên, không nên tự ý bỏ dây tiếp địa hoặc vô hiệu hóa aptomat chống giật. Cần kiểm tra lại toàn bộ hệ thống điện và hệ thống nối đất.

Các Thiết Bị Nào Nên Có Tiếp Địa?

Trong gia đình và công trình dân dụng, nên ưu tiên tiếp địa cho:

Máy giặt.
Bình nóng lạnh.
Tủ lạnh.
Máy bơm nước.
Điều hòa công suất lớn.
Bếp điện, bếp từ.
Tủ điện tổng.
Ổ cắm có chân tiếp địa.
Thiết bị điện vỏ kim loại.

Trong hệ thống điện mặt trời, cần tiếp địa cho:

Khung giàn pin mặt trời.
Vỏ inverter.
Tủ điện DC.
Tủ điện AC.
SPD chống sét lan truyền.
Hệ thống máng cáp, thang cáp kim loại.
Tủ lưu trữ pin lithium nếu có yêu cầu kỹ thuật.

Tiếp Địa Có Thay Thế Được Aptomat Chống Giật Không?

Không. Tiếp địa và aptomat chống giật là hai thành phần khác nhau nhưng cần đi cùng nhau.

Tiếp địa tạo đường dẫn an toàn cho dòng rò xuống đất.
Aptomat chống giật RCCB/ELCB phát hiện dòng rò và ngắt điện.

Nếu chỉ có tiếp địa mà không có thiết bị chống giật, dòng rò có thể vẫn tồn tại trong hệ thống. Nếu chỉ có chống giật mà tiếp địa kém, khả năng bảo vệ thực tế cũng bị giảm. Vì vậy, hệ thống điện an toàn nên có cả hai.

Tiếp Địa Bao Nhiêu Ohm Là Đạt?

Giá trị điện trở tiếp địa phụ thuộc vào từng loại công trình và tiêu chuẩn áp dụng. Với công trình dân dụng, nhà xưởng, điện mặt trời, chống sét, yêu cầu có thể khác nhau.

Thông thường, điện trở tiếp địa càng thấp thì khả năng tản dòng càng tốt. Với các hệ thống điện mặt trời, tủ điện, chống sét lan truyền, nên đo kiểm bằng máy chuyên dụng và thi công theo tiêu chuẩn kỹ thuật phù hợp.

Không nên chỉ đóng một cọc tiếp địa rồi cho rằng hệ thống đã an toàn. Thực tế còn phụ thuộc vào loại đất, độ ẩm, chiều dài cọc, số lượng cọc, khoảng cách giữa các cọc, tiết diện dây và chất lượng mối nối.

Những Lỗi Thường Gặp Khi Làm Tiếp Địa

Đấu tiếp địa vào dây trung tính

Đây là lỗi rất nguy hiểm. Dây trung tính và dây tiếp địa có chức năng khác nhau. Việc đấu nhầm có thể khiến vỏ thiết bị mang điện khi hệ thống gặp sự cố.

Dùng dây tiếp địa quá nhỏ

Dây quá nhỏ có thể không chịu được dòng sự cố lớn, đặc biệt trong trường hợp sét lan truyền hoặc chạm chập mạnh.

Mối nối lỏng, bị oxy hóa

Mối nối kém làm tăng điện trở, khiến dòng sự cố khó thoát xuống đất. Sau một thời gian sử dụng, nên kiểm tra lại các điểm nối.

Không đo điện trở tiếp địa

Nhiều công trình chỉ thi công bằng kinh nghiệm, không đo kiểm sau khi hoàn thành. Đây là sai lầm lớn vì nhìn bên ngoài không thể biết hệ thống tiếp địa có đạt hay không.

Không nối đất khung pin mặt trời

Với điện mặt trời, nhiều đơn vị chỉ đấu inverter mà bỏ qua khung giàn pin. Điều này làm tăng nguy cơ rò điện, tê giật khi chạm vào khung hoặc nguy hiểm trong lúc bảo trì.

Quy Trình Kiểm Tra Hệ Thống Tiếp Địa

Một quy trình kiểm tra cơ bản gồm:

Kiểm tra dây tiếp địa có đúng màu, đúng tiết diện không.
Kiểm tra điểm đấu nối tại tủ điện, thiết bị, khung kim loại.
Kiểm tra cọc tiếp địa, hộp kiểm tra, kẹp nối.
Đo điện trở tiếp địa bằng máy đo chuyên dụng.
Kiểm tra hoạt động của RCCB/ELCB chống giật.
Kiểm tra thiết bị chống sét lan truyền nếu có.
Ghi nhận kết quả và bảo trì định kỳ.

Đối với hệ thống điện mặt trời, nên kiểm tra tiếp địa định kỳ, đặc biệt sau mùa mưa bão hoặc sau khi có hiện tượng sét đánh gần khu vực lắp đặt.

Lưu Ý An Toàn Khi Thi Công Tiếp Địa

Không tự ý đấu nối nếu không có chuyên môn về điện.
Không dùng dây nhỏ, dây kém chất lượng hoặc mối nối tạm.
Không đấu dây tiếp địa chung bừa bãi với dây trung tính.
Không bỏ qua tiếp địa cho thiết bị chống sét lan truyền.
Không cắt bỏ chân tiếp địa của ổ cắm 3 chấu.
Nên đo kiểm sau khi thi công, không chỉ kiểm tra bằng mắt thường.

Với nhà ở có nhiều thiết bị công suất lớn hoặc có lắp điện mặt trời, nên thiết kế hệ thống tiếp địa ngay từ đầu để đảm bảo an toàn lâu dài.

Kết Luận

Hệ thống tiếp địa hoạt động bằng cách tạo ra một đường dẫn an toàn để dòng điện rò, dòng sự cố hoặc dòng sét lan truyền đi xuống đất. Nhờ đó, tiếp địa giúp bảo vệ con người khỏi điện giật, bảo vệ thiết bị điện, giảm nguy cơ cháy nổ và giúp các thiết bị bảo vệ như aptomat chống giật, chống sét lan truyền hoạt động hiệu quả hơn.

Đối với hệ thống điện mặt trời, tiếp địa không phải là phần phụ, mà là hạng mục bắt buộc cần được làm đúng kỹ thuật. Một hệ thống solar tốt không chỉ cần tấm pin, inverter và pin lưu trữ chất lượng, mà còn cần tủ điện, chống sét, dây dẫn và tiếp địa đạt chuẩn.

Nếu bạn đang chuẩn bị lắp điện mặt trời cho gia đình, nhà xưởng hoặc cần kiểm tra lại hệ thống tiếp địa hiện có, hãy ưu tiên khảo sát kỹ phần nối đất để đảm bảo hệ thống vận hành an toàn, ổn định và bền lâu.
