Nguyên Lý Và Cách Hoạt Động Của Hệ Thống Hybrid Dân Dụng 1 Pha Và 3 Pha

Điện mặt trời Hybrid đang là giải pháp được nhiều hộ gia đình, biệt thự, văn phòng, nhà xưởng và cơ sở kinh doanh lựa chọn nhờ khả năng vừa tiết kiệm điện, vừa có điện dự phòng khi mất điện lưới. Khác với hệ thống điện mặt trời hòa lưới thông thường, hệ Hybrid có thêm pin lưu trữ và inverter Hybrid, giúp người dùng chủ động hơn trong việc sử dụng nguồn điện.

Vậy hệ thống Hybrid là gì, nguyên lý hoạt động ra sao, nên chọn Hybrid 1 pha hay Hybrid 3 pha? Bài viết dưới đây sẽ giúp bạn hiểu rõ cách hệ thống vận hành và lựa chọn cấu hình phù hợp với nhu cầu thực tế.

Hệ Thống Điện Mặt Trời Hybrid Là Gì?

Hệ thống điện mặt trời Hybrid là hệ thống kết hợp giữa điện mặt trời, điện lưới và pin lưu trữ. Hệ thống này cho phép ưu tiên sử dụng điện mặt trời vào ban ngày, lưu trữ phần điện dư vào pin và sử dụng điện từ lưới khi cần thiết.

Một hệ thống Hybrid dân dụng thường bao gồm:

Tấm pin năng lượng mặt trời
Inverter Hybrid
Pin lưu trữ battery
Tủ điện bảo vệ AC/DC
Điện lưới EVN
Tải tiêu thụ trong nhà

Điểm khác biệt lớn nhất của hệ Hybrid so với hệ hòa lưới thông thường là khả năng lưu trữ điện và cấp điện dự phòng khi mất điện lưới. Đây là ưu điểm rất phù hợp với các khu vực hay mất điện, nhà có thiết bị quan trọng cần hoạt động liên tục hoặc khách hàng muốn tăng mức độ tự chủ về năng lượng.

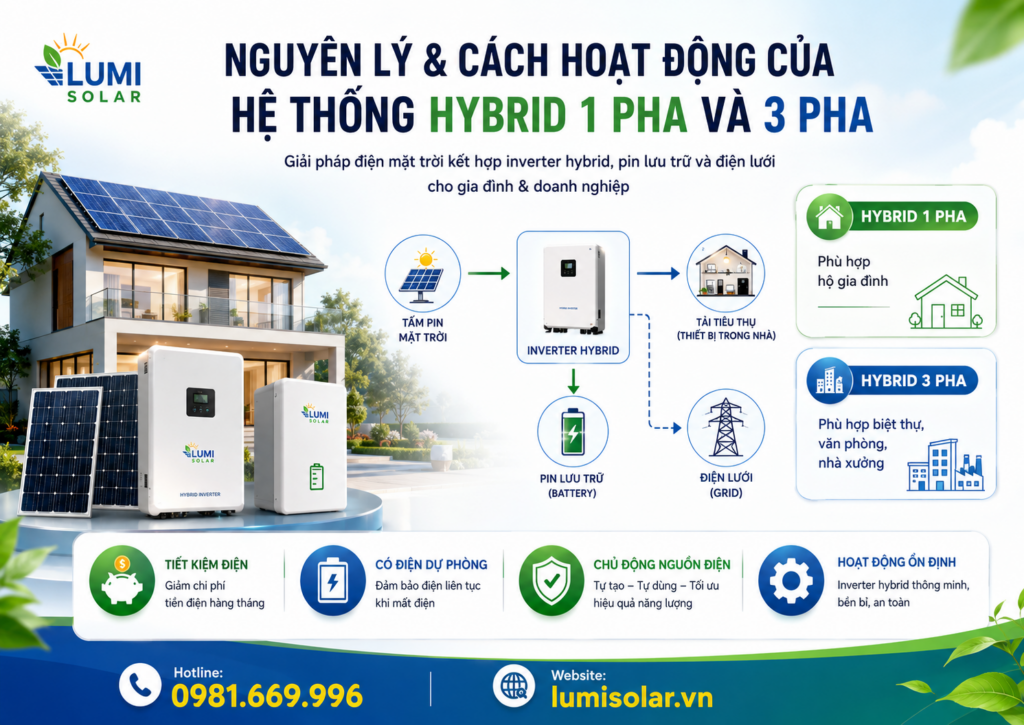

Nguyên Lý Hoạt Động Chung Của Hệ Thống Hybrid

Nguyên lý hoạt động của hệ thống điện mặt trời Hybrid có thể hiểu theo quy trình sau:

Ban ngày, tấm pin năng lượng mặt trời hấp thụ ánh sáng và tạo ra dòng điện DC. Dòng điện DC này được đưa về inverter Hybrid. Inverter sẽ chuyển đổi điện DC thành điện AC để cấp cho các thiết bị điện trong nhà.

Khi sản lượng điện mặt trời lớn hơn nhu cầu sử dụng, phần điện dư sẽ được ưu tiên sạc vào pin lưu trữ. Nếu pin đã đầy, tùy theo cấu hình hệ thống và quy định đấu nối, điện dư có thể được hòa lên lưới hoặc giới hạn không phát ngược.

Khi sản lượng điện mặt trời không đủ, hệ thống sẽ lấy thêm điện từ pin lưu trữ hoặc điện lưới để bù vào phần thiếu hụt. Khi mất điện lưới, inverter Hybrid có thể chuyển sang chế độ backup, sử dụng năng lượng từ pin lưu trữ và điện mặt trời để cấp điện cho các tải ưu tiên.

Thứ tự ưu tiên năng lượng phổ biến trong hệ Hybrid là:

Điện mặt trời → Tải trong nhà → Sạc pin → Hòa lưới hoặc giới hạn điện dư → Lấy điện lưới khi cần thiết

Các Chế Độ Hoạt Động Của Hệ Thống Hybrid

1. Ban ngày khi nắng tốt

Khi có nắng, tấm pin tạo ra điện để cấp trực tiếp cho tải trong nhà. Đây là thời điểm hệ thống phát huy hiệu quả tiết kiệm điện tốt nhất.

Nếu điện mặt trời tạo ra nhiều hơn lượng điện tiêu thụ, phần dư sẽ được sạc vào pin lưu trữ. Khi pin đầy, hệ thống có thể hòa lưới hoặc giới hạn công suất phát ngược tùy theo thiết kế.

Lợi ích của chế độ này là giảm tối đa lượng điện mua từ lưới, tận dụng tốt nguồn năng lượng sạch và rút ngắn thời gian hoàn vốn.

2. Ban đêm khi có pin lưu trữ

Vào ban đêm, tấm pin không tạo ra điện. Lúc này, hệ thống có thể sử dụng điện đã lưu trong pin để cấp cho tải trong nhà.

Nếu dung lượng pin không đủ hoặc pin yếu, hệ thống sẽ tự động lấy thêm điện từ lưới. Cách vận hành này giúp giảm lượng điện tiêu thụ vào giờ cao điểm và tăng khả năng chủ động nguồn điện vào ban đêm.

3. Khi mất điện lưới

Đây là ưu điểm nổi bật của hệ thống Hybrid. Khi điện lưới bị mất, inverter Hybrid có thể chuyển sang chế độ độc lập hoặc backup để cấp điện cho các tải quan trọng.

Các thiết bị thường được đưa vào nhóm tải backup gồm:

Đèn chiếu sáng
Wifi
Camera
Tủ lạnh
Quạt
Máy tính
Một số ổ cắm cần thiết

Tuy nhiên, không nên đưa toàn bộ tải lớn vào đường backup nếu công suất inverter và dung lượng pin không đủ. Việc chia tải hợp lý giúp hệ thống vận hành an toàn, ổn định và tránh quá tải.

4. Chế độ ưu tiên tự dùng

Ở chế độ ưu tiên tự dùng, hệ thống sẽ tối ưu việc sử dụng điện mặt trời cho nhu cầu tiêu thụ tại chỗ. Điện mặt trời được ưu tiên cấp cho tải, sau đó sạc pin. Chỉ khi thiếu điện, hệ thống mới lấy điện từ lưới.

Chế độ này phù hợp với hộ gia đình, văn phòng, cơ sở kinh doanh muốn giảm hóa đơn điện và hạn chế phụ thuộc vào điện lưới.

Hệ Thống Hybrid Dân Dụng 1 Pha Là Gì?

Hệ thống Hybrid 1 pha là hệ thống điện mặt trời sử dụng inverter Hybrid 1 pha, phù hợp với mạng điện dân dụng 220V.

Cấu hình này thường dùng cho:

Nhà phố
Nhà riêng
Biệt thự nhỏ
Hộ gia đình
Văn phòng nhỏ
Cửa hàng nhỏ

Công suất phổ biến của hệ Hybrid 1 pha thường nằm trong khoảng 3kW đến 10kW, tùy nhu cầu sử dụng điện và diện tích mái lắp đặt.

Ưu điểm của hệ Hybrid 1 pha

Chi phí đầu tư thấp hơn hệ 3 pha
Dễ lắp đặt, dễ vận hành
Phù hợp với đa số hộ gia đình
Có thể kết hợp pin lưu trữ để dùng khi mất điện
Tối ưu cho tải dân dụng thông thường
Bảo trì đơn giản hơn

Thiết bị thường dùng trong hệ 1 pha

Đèn chiếu sáng
Tivi
Tủ lạnh
Máy giặt
Điều hòa dân dụng
Bếp từ
Quạt
Máy bơm nhỏ
Thiết bị mạng, camera

Hệ Hybrid 1 pha là lựa chọn phù hợp nếu gia đình sử dụng điện ở mức vừa phải và không có nhiều thiết bị công suất lớn chạy đồng thời.

Hệ Thống Hybrid Dân Dụng 3 Pha Là Gì?

Hệ thống Hybrid 3 pha là hệ thống sử dụng inverter Hybrid 3 pha, phù hợp với nguồn điện 380V/400V. Đây là cấu hình dành cho các công trình có nhu cầu sử dụng điện lớn hơn hoặc có nhiều tải công suất cao.

Hệ Hybrid 3 pha thường dùng cho:

Biệt thự lớn
Nhà xưởng
Văn phòng
Cơ sở sản xuất
Trang trại
Khách sạn mini
Cửa hàng, showroom lớn
Công trình có tải 3 pha

Công suất phổ biến của hệ Hybrid 3 pha thường từ 5kW, 10kW, 20kW, 30kW trở lên, tùy quy mô công trình.

Ưu điểm của hệ Hybrid 3 pha

Cân bằng tải tốt hơn
Phù hợp với công trình sử dụng nhiều điện
Chạy được thiết bị công suất lớn
Hiệu suất ổn định hơn với tải lớn
Dễ mở rộng công suất
Phù hợp cho nhà xưởng và doanh nghiệp

Thiết bị thường dùng trong hệ 3 pha

Máy bơm công suất lớn
Máy nén khí
Máy hàn
Điều hòa trung tâm
Thang máy
Máy móc sản xuất
Tủ điện phân phối nhiều nhánh
Hệ thống lạnh, kho lạnh

Nếu công trình có nhiều thiết bị lớn hoặc đã sử dụng điện 3 pha, hệ Hybrid 3 pha sẽ là lựa chọn hợp lý hơn so với hệ 1 pha.

So Sánh Hệ Hybrid 1 Pha Và Hybrid 3 Pha

Nên Chọn Hybrid 1 Pha Hay 3 Pha?

Việc lựa chọn hệ Hybrid 1 pha hay 3 pha phụ thuộc vào nguồn điện hiện có, nhu cầu sử dụng điện, công suất tải và mục tiêu đầu tư.

Nên chọn Hybrid 1 pha nếu:

Nhà đang dùng điện 1 pha 220V
Nhu cầu điện ở mức vừa phải
Chủ yếu dùng thiết bị dân dụng
Muốn tiết kiệm chi phí đầu tư
Công suất dự kiến khoảng 3kW – 10kW
Cần điện dự phòng cho các tải cơ bản

Nên chọn Hybrid 3 pha nếu:

Công trình đang dùng điện 3 pha
Có nhiều thiết bị công suất lớn
Nhu cầu điện cao và ổn định
Là nhà xưởng, biệt thự lớn, văn phòng hoặc cơ sở sản xuất
Muốn mở rộng công suất trong tương lai
Cần cân bằng tải tốt hơn giữa các pha

Trước khi lắp đặt, nên khảo sát thực tế phụ tải, hóa đơn điện, diện tích mái, hướng nắng và nhu cầu backup để thiết kế hệ thống phù hợp.

Lợi Ích Của Hệ Thống Điện Mặt Trời Hybrid

Tiết kiệm tiền điện

Hệ thống Hybrid giúp giảm lượng điện mua từ lưới bằng cách ưu tiên sử dụng điện mặt trời. Với những hộ gia đình hoặc doanh nghiệp có mức tiêu thụ điện ban ngày cao, hiệu quả tiết kiệm càng rõ rệt.

Có điện khi mất điện

Nhờ pin lưu trữ và cổng backup, hệ Hybrid có thể cấp điện cho các thiết bị quan trọng khi mất điện lưới. Đây là ưu điểm mà hệ hòa lưới thông thường không làm được nếu không có backup.

Chủ động nguồn điện

Người dùng có thể tự tạo điện, lưu trữ điện và sử dụng theo nhu cầu. Điều này giúp giảm phụ thuộc vào điện lưới, đặc biệt trong các thời điểm mất điện, giờ cao điểm hoặc khu vực nguồn điện không ổn định.

Hoạt động ổn định

Khi được thiết kế đúng kỹ thuật, hệ Hybrid có thể phối hợp linh hoạt giữa điện mặt trời, pin lưu trữ và điện lưới để đảm bảo nguồn cấp ổn định cho tải.

Thân thiện môi trường

Điện mặt trời là nguồn năng lượng sạch, giúp giảm phát thải CO₂ và góp phần bảo vệ môi trường. Đây cũng là xu hướng sử dụng năng lượng bền vững trong tương lai.

Tối ưu hiệu quả đầu tư

Hệ Hybrid giúp tận dụng tối đa điện mặt trời tự sản xuất, giảm lãng phí điện dư và tăng hiệu quả sử dụng năng lượng tại chỗ. Với những công trình có nhu cầu dùng điện cao, hệ thống có thể mang lại hiệu quả kinh tế dài hạn.

Những Lưu Ý Khi Lắp Đặt Hệ Thống Hybrid

Để hệ thống Hybrid vận hành an toàn và hiệu quả, cần lưu ý các điểm kỹ thuật sau:

Công suất inverter phải phù hợp với công suất tải
Dung lượng pin lưu trữ cần tính theo nhu cầu backup thực tế
Không nên đưa quá nhiều tải công suất lớn vào đường backup
Dây DC solar phải dùng loại chuyên dụng, chịu UV và chịu nhiệt tốt
Tủ điện AC/DC cần có CB, chống sét, cầu chì và thiết bị bảo vệ phù hợp
Hệ thống phải có tiếp địa đạt chuẩn
Cần thiết kế chống phát ngược nếu không bán điện dư
Tải backup nên được tách riêng để dễ quản lý
Nên chọn inverter, pin lưu trữ và thiết bị bảo vệ có thương hiệu rõ ràng
Thi công phải đúng sơ đồ kỹ thuật, không đấu nối tạm bợ

Một hệ Hybrid tốt không chỉ nằm ở tấm pin và inverter mà còn phụ thuộc rất nhiều vào thiết kế tổng thể, tủ điện, dây dẫn, bảo vệ chống sét, phương án backup và tay nghề thi công.

Có Nên Lắp Điện Mặt Trời Hybrid Không?

Câu trả lời là có, nếu bạn muốn vừa tiết kiệm tiền điện, vừa có nguồn điện dự phòng khi mất điện. Hệ thống Hybrid đặc biệt phù hợp với các gia đình và doanh nghiệp có nhu cầu sử dụng điện ổn định, muốn tận dụng tối đa điện mặt trời và giảm phụ thuộc vào điện lưới.

Bạn nên cân nhắc lắp hệ Hybrid nếu:

Hóa đơn điện hàng tháng cao
Thường xuyên mất điện hoặc điện lưới không ổn định
Có nhu cầu chạy thiết bị quan trọng khi mất điện
Muốn sử dụng năng lượng sạch
Muốn chủ động nguồn điện cho gia đình hoặc doanh nghiệp
Có nhu cầu nâng cấp lên hệ thống thông minh, hiện đại

Tuy nhiên, để đạt hiệu quả tốt nhất, cần được khảo sát và tư vấn đúng công suất. Không nên lắp hệ thống quá nhỏ khiến không đủ nhu cầu, cũng không nên lắp quá lớn gây lãng phí chi phí đầu tư.

Quy Trình Tư Vấn Lắp Đặt Hệ Thống Hybrid Chuyên Nghiệp

Một quy trình tư vấn và thi công hệ thống Hybrid thường gồm các bước:

Khảo sát nhu cầu sử dụng điện
Kiểm tra hóa đơn điện và phụ tải thực tế
Khảo sát mái nhà, hướng nắng, diện tích lắp đặt
Tính toán công suất tấm pin, inverter và pin lưu trữ
Thiết kế sơ đồ hệ thống 1 pha hoặc 3 pha
Tư vấn tách tải backup phù hợp
Lắp đặt tấm pin, inverter, pin và tủ điện bảo vệ
Cài đặt chế độ vận hành
Kiểm tra an toàn điện
Bàn giao, hướng dẫn sử dụng và bảo trì

Quy trình đúng kỹ thuật giúp hệ thống vận hành ổn định, an toàn, bền bỉ và tối ưu hiệu quả đầu tư.

Kết Luận

Hệ thống điện mặt trời Hybrid dân dụng 1 pha và 3 pha là giải pháp hiện đại, phù hợp với nhu cầu tiết kiệm điện và chủ động nguồn điện trong gia đình, biệt thự, văn phòng, nhà xưởng và doanh nghiệp.

Hệ Hybrid 1 pha phù hợp với hộ gia đình, nhà phố, văn phòng nhỏ có nhu cầu điện vừa phải. Trong khi đó, hệ Hybrid 3 pha phù hợp với công trình lớn, nhiều thiết bị công suất cao hoặc có sẵn nguồn điện 3 pha.

Dù lựa chọn cấu hình nào, điều quan trọng nhất là hệ thống phải được khảo sát, thiết kế và thi công đúng kỹ thuật. Một hệ thống Hybrid đạt chuẩn sẽ giúp tiết kiệm chi phí điện, có điện khi mất điện, vận hành ổn định và nâng cao hiệu quả sử dụng năng lượng mặt trời trong dài hạn.
