Chống Sét Lan Truyền DC/AC Cho Điện Mặt Trời: Vì Sao Bắt Buộc Phải Có?

Trong hệ thống điện mặt trời, tấm pin thường được lắp ngoài trời, trên mái nhà, mái xưởng, mái bê tông hoặc mái tôn. Dây điện DC từ tấm pin về inverter có thể kéo dài nhiều mét, còn phía AC lại kết nối trực tiếp với điện lưới và hệ thống điện trong nhà. Vì vậy, hệ thống điện mặt trời luôn có nguy cơ bị ảnh hưởng bởi sét lan truyền, xung điện áp, nhiễu điện và các sự cố từ lưới điện.

Để bảo vệ inverter, tấm pin, pin lưu trữ, tủ điện và thiết bị trong nhà, việc lắp chống sét lan truyền DC/AC cho điện mặt trời là hạng mục rất quan trọng. Đây không phải là phụ kiện trang trí, mà là thiết bị bảo vệ giúp giảm thiểu rủi ro hư hỏng khi có xung sét hoặc quá áp lan truyền vào hệ thống.

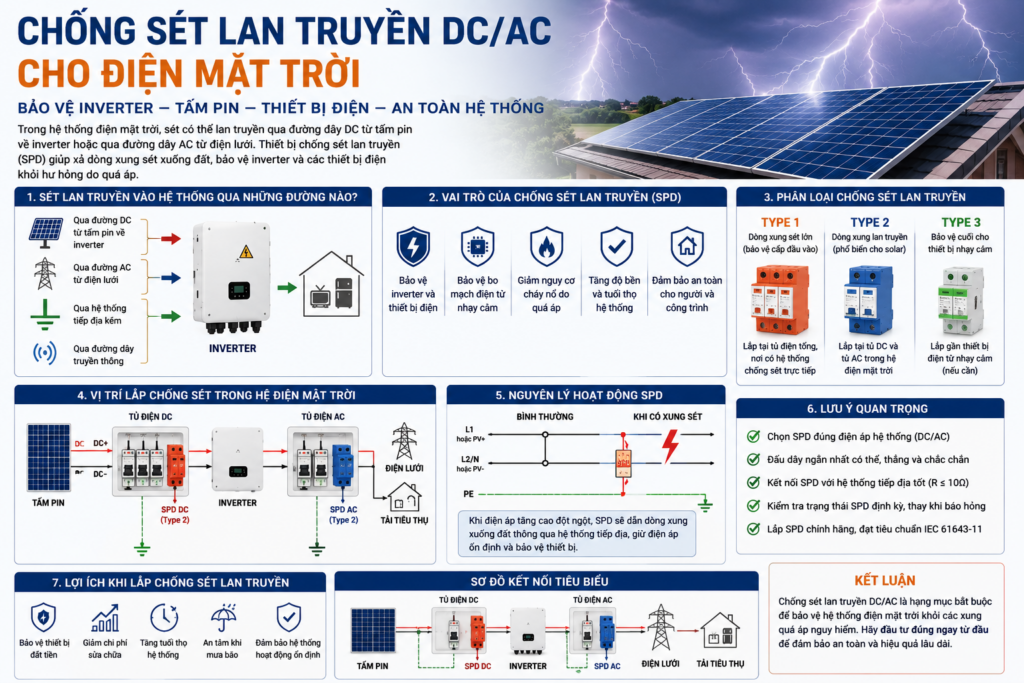

Chống Sét Lan Truyền DC/AC Cho Điện Mặt Trời

Chống sét lan truyền là gì?

Chống sét lan truyền là thiết bị bảo vệ hệ thống điện khỏi các xung điện áp tăng cao đột ngột. Xung điện áp này có thể xuất hiện khi có sét đánh gần khu vực lắp đặt, sét lan truyền qua đường dây điện, xung từ lưới điện hoặc do đóng cắt tải công suất lớn.

Trong hệ thống điện mặt trời, thiết bị chống sét lan truyền thường được gọi là SPD. SPD là viết tắt của Surge Protective Device, tức thiết bị bảo vệ chống quá áp lan truyền.

Khi có xung điện áp tăng cao bất thường, SPD sẽ dẫn dòng xung xuống hệ thống tiếp địa, giúp hạn chế điện áp nguy hiểm đi vào inverter và các thiết bị phía sau.

Vì sao hệ thống điện mặt trời cần chống sét lan truyền?

Hệ thống điện mặt trời có đặc điểm khác với hệ điện thông thường. Các tấm pin đặt ngoài trời, dây DC đi trên mái, inverter kết nối với cả nguồn DC, nguồn AC, pin lưu trữ và điện lưới. Vì vậy, nếu không có chống sét lan truyền, rủi ro hỏng thiết bị sẽ cao hơn.

Chống sét lan truyền giúp:

Bảo vệ inverter điện mặt trời
Bảo vệ tủ điện DC và AC
Giảm nguy cơ hư hỏng bo mạch điện tử
Hỗ trợ bảo vệ pin lưu trữ trong hệ hybrid
Giảm nguy cơ cháy hỏng thiết bị do quá áp
Tăng độ an toàn khi hệ thống vận hành
Giúp hệ thống bền bỉ hơn trong điều kiện mưa bão
Hỗ trợ hệ tiếp địa phát huy hiệu quả

Đặc biệt tại các khu vực mưa nhiều, nhà cao tầng, nhà xưởng, khu vực trống trải, gần biển hoặc nơi thường xuyên có giông sét, chống sét lan truyền là hạng mục không nên cắt giảm.

Sét lan truyền vào hệ điện mặt trời theo những đường nào?

Sét không nhất thiết phải đánh trực tiếp vào tấm pin mới gây hỏng hệ thống. Chỉ cần sét đánh gần khu vực công trình, xung điện áp cũng có thể lan truyền vào hệ thống qua nhiều đường khác nhau.

1. Lan truyền qua đường DC từ tấm pin

Dây DC từ tấm pin về inverter thường nằm ngoài trời, chạy trên mái hoặc theo máng cáp. Khi có sét gần khu vực lắp đặt, xung điện áp có thể cảm ứng vào dây DC và đi về inverter.

Đây là lý do cần lắp chống sét lan truyền DC ở phía PV.

2. Lan truyền qua đường AC từ điện lưới

Điện lưới EVN cũng có thể mang xung quá áp vào hệ thống, đặc biệt khi sét đánh gần đường dây trung thế, hạ thế hoặc khu vực trạm điện. Xung này có thể đi vào tủ điện AC và làm hỏng inverter hoặc thiết bị điện trong nhà.

Vì vậy cần lắp chống sét lan truyền AC ở phía điện lưới hoặc đầu ra inverter.

3. Lan truyền qua hệ thống tiếp địa kém

Nếu hệ thống tiếp địa không đạt yêu cầu, dòng sét lan truyền không có đường thoát tốt xuống đất. Khi đó SPD không thể phát huy hiệu quả đầy đủ. Điều này có thể khiến inverter, tủ điện, pin lưu trữ hoặc thiết bị điện tử vẫn bị hỏng dù đã lắp chống sét.

Do đó, chống sét lan truyền phải đi kèm với hệ thống tiếp địa tốt.

4. Lan truyền qua dây truyền thông

Một số hệ điện mặt trời có dây truyền thông RS485, CAN, LAN, WiFi, smart meter hoặc thiết bị giám sát. Trong một số trường hợp, xung sét cũng có thể lan truyền qua dây tín hiệu, gây hỏng cổng truyền thông của inverter hoặc thiết bị đo.

Với hệ lớn hoặc công trình yêu cầu cao, cần cân nhắc thêm chống sét cho đường truyền thông.

Chống sét DC và chống sét AC khác nhau như thế nào?

Trong hệ điện mặt trời, cần phân biệt rõ chống sét DC và chống sét AC.

Chống sét lan truyền DC

Chống sét DC được lắp ở phía tấm pin mặt trời, trên đường điện một chiều từ string PV về inverter. Loại này phải chịu được điện áp DC cao, thường dùng trong tủ điện DC Solar.

Chống sét DC thường bảo vệ:

Đường PV+
Đường PV-
Inverter đầu vào DC
Tủ điện DC
Dây DC từ tấm pin

Khi chọn SPD DC, cần chọn đúng điện áp hệ thống, ví dụ 600VDC, 1000VDC hoặc 1500VDC tùy cấu hình tấm pin và inverter.

Chống sét lan truyền AC

Chống sét AC được lắp ở phía điện xoay chiều, thường tại tủ điện AC, tủ điện tổng, đường lưới vào inverter hoặc đầu ra inverter.

Chống sét AC bảo vệ:

Đường điện lưới
Đầu ra AC của inverter
Tủ điện AC
Thiết bị điện trong nhà
Hệ thống điện phía tải

Với hệ 1 pha, thường dùng SPD AC 1P+N hoặc 2P. Với hệ 3 pha, dùng SPD AC 3P+N hoặc 4P tùy thiết kế.

SPD Type 1, Type 2, Type 3 là gì?

Khi chọn chống sét lan truyền, thường gặp các loại Type 1, Type 2 và Type 3.

SPD Type 1

SPD Type 1 dùng để bảo vệ trước dòng sét lớn, thường lắp tại đầu nguồn công trình hoặc nơi có hệ thống chống sét trực tiếp. Loại này phù hợp với công trình có nguy cơ sét cao, nhà xưởng, công trình lớn hoặc nơi có kim thu sét.

SPD Type 2

SPD Type 2 là loại phổ biến nhất trong hệ điện mặt trời dân dụng và thương mại. Loại này dùng để bảo vệ thiết bị khỏi xung quá áp lan truyền, thường lắp trong tủ DC và tủ AC.

Với hệ điện mặt trời gia đình, SPD Type 2 thường là lựa chọn bắt buộc nên có.

SPD Type 3

SPD Type 3 thường lắp gần thiết bị điện tử nhạy cảm để bảo vệ bổ sung. Loại này không thay thế cho SPD Type 1 hoặc Type 2 mà thường dùng như lớp bảo vệ cuối.

Hệ điện mặt trời nên lắp chống sét ở đâu?

Một hệ điện mặt trời cơ bản nên có chống sét tại các vị trí sau:

1. Tủ điện DC Solar

Đây là vị trí lắp chống sét DC để bảo vệ đầu vào inverter từ phía tấm pin.

Tủ DC thường gồm:

CB DC hoặc dao cách ly DC
Cầu chì DC nếu cần
SPD DC
Cầu đấu DC
Dây tiếp địa
Nhãn cảnh báo điện DC

2. Tủ điện AC

Tủ AC nên lắp chống sét AC để bảo vệ inverter và thiết bị phía điện xoay chiều.

Tủ AC thường gồm:

CB AC
SPD AC
RCCB/RCBO nếu cần
Smart meter
Cầu đấu
Dây tiếp địa

3. Tủ điện tổng của công trình

Với công trình lớn, nhà xưởng, biệt thự hoặc hệ hybrid có lưu trữ, nên cân nhắc lắp SPD tại tủ tổng để bảo vệ toàn bộ hệ điện.

4. Tủ backup của hệ hybrid

Với hệ hybrid có pin lưu trữ, nếu có tủ backup riêng, cần thiết kế bảo vệ phù hợp cho đường backup, nhất là khi cấp cho các tải quan trọng như camera, WiFi, tủ lạnh, máy tính hoặc thiết bị văn phòng.

Chống sét lan truyền DC cho hệ điện mặt trời

Đường DC từ tấm pin về inverter là khu vực rất cần được bảo vệ. Khi có sét lan truyền hoặc xung cảm ứng, inverter có thể bị hỏng bo mạch đầu vào DC nếu không có thiết bị bảo vệ.

Chống sét DC cần chọn theo thông số nào?

Khi chọn SPD DC cần quan tâm:

Điện áp làm việc tối đa
Dòng xả danh định
Dòng xả cực đại
Số cực bảo vệ
Loại dùng cho hệ PV
Khả năng thay thế module
Có chỉ thị trạng thái hỏng hay không
Thương hiệu và tiêu chuẩn sản phẩm

Ví dụ, nếu hệ thống PV có điện áp chuỗi cao, cần chọn SPD DC có điện áp phù hợp, thường là 1000VDC cho nhiều hệ dân dụng và thương mại hiện nay. Không nên dùng SPD AC thay cho SPD DC.

Chống sét DC đấu như thế nào?

Chống sét DC thường được đấu giữa PV+, PV- và dây tiếp địa. Khi có xung quá áp, SPD sẽ dẫn xung xuống đất qua hệ tiếp địa.

Nguyên tắc quan trọng:

Dây tiếp địa từ SPD xuống thanh tiếp địa càng ngắn càng tốt
Dây đi thẳng, hạn chế uốn vòng
Tiết diện dây tiếp địa phù hợp
Đấu đúng cực PV+ và PV-
Không đấu nhầm SPD AC vào đường DC
Có kiểm tra trạng thái SPD sau khi lắp

Chống sét lan truyền AC cho hệ điện mặt trời

Phía AC của inverter kết nối với điện lưới và tải tiêu thụ. Đây cũng là đường có thể đưa xung sét từ lưới vào inverter.

Chống sét AC cần chọn theo thông số nào?

Khi chọn SPD AC cần quan tâm:

Hệ điện 1 pha hay 3 pha
Điện áp làm việc
Loại Type 1, Type 2 hoặc kết hợp
Dòng xả
Số cực bảo vệ
Khả năng thay module
Có tiếp điểm cảnh báo hay không nếu dùng cho hệ giám sát

Với hệ gia đình 1 pha 220V, thường dùng SPD AC Type 2 loại 1P+N hoặc 2P. Với hệ 3 pha 380V, dùng SPD AC 3P+N hoặc 4P.

Chống sét AC đấu ở đâu?

SPD AC thường lắp trong tủ AC, sau hoặc trước CB tổng tùy thiết kế. Mục tiêu là bảo vệ inverter và hệ thống điện phía sau khỏi xung quá áp từ lưới.

Nguyên tắc tương tự chống sét DC:

Dây tiếp địa phải ngắn và thẳng
Tiếp địa phải đạt yêu cầu
Dây pha, trung tính đấu đúng sơ đồ
Không bỏ qua tiếp địa
Có kiểm tra trạng thái thiết bị định kỳ

Chống sét lan truyền có thay thế chống sét trực tiếp không?

Không. Chống sét lan truyền và chống sét trực tiếp là hai hạng mục khác nhau.

Chống sét trực tiếp dùng để bảo vệ công trình khỏi sét đánh trực tiếp, thường gồm kim thu sét, dây thoát sét và hệ thống tiếp địa chống sét.

Chống sét lan truyền dùng để bảo vệ thiết bị điện khỏi xung quá áp lan truyền qua dây điện, dây DC, dây AC hoặc dây tín hiệu.

Một công trình có thể cần cả hai, đặc biệt nếu nhà cao, khu vực trống trải, nhà xưởng lớn hoặc nơi thường xuyên có giông sét.

Có SPD rồi có cần tiếp địa không?

Có. SPD bắt buộc cần hệ thống tiếp địa tốt để hoạt động hiệu quả. Nếu không có tiếp địa hoặc tiếp địa kém, dòng xung không thể thoát xuống đất đúng cách. Khi đó SPD gần như không phát huy được vai trò bảo vệ đầy đủ.

Có thể hiểu đơn giản:

SPD giống như van xả áp. Tiếp địa là đường thoát. Nếu có van mà không có đường thoát, hệ thống vẫn nguy hiểm.

Vì vậy, khi lắp chống sét DC/AC cho điện mặt trời, cần làm đồng bộ:

Tiếp địa khung pin
Tiếp địa inverter
Tiếp địa tủ điện
Tiếp địa pin lưu trữ nếu có
Tiếp địa cho SPD DC/AC
Đo kiểm điện trở tiếp địa sau khi thi công

Dấu hiệu SPD chống sét đã hỏng

SPD thường có cửa sổ chỉ thị trạng thái. Khi còn tốt, cửa sổ thường hiển thị màu xanh. Khi SPD hỏng hoặc đã chịu xung quá áp lớn, cửa sổ có thể chuyển sang màu đỏ hoặc báo lỗi tùy loại.

Dấu hiệu cần kiểm tra SPD:

Cửa sổ trạng thái chuyển đỏ
Inverter báo lỗi sau mưa bão
SPD có mùi khét
Tủ điện có dấu hiệu cháy sém
CB nhảy sau giông sét
Hệ thống mất sản lượng bất thường
Khu vực vừa có sét đánh gần

Khi SPD đã hỏng, cần thay module hoặc thay thiết bị mới. Không nên tiếp tục vận hành lâu dài khi SPD đã báo lỗi.

Những lỗi thường gặp khi lắp chống sét điện mặt trời

1. Không lắp SPD DC

Một số hệ chỉ lắp CB DC mà bỏ qua chống sét DC. Điều này khiến inverter dễ bị ảnh hưởng bởi xung lan truyền từ dàn pin.

2. Không lắp SPD AC

Nếu không lắp SPD AC, xung quá áp từ lưới điện có thể đi vào inverter và thiết bị trong nhà.

3. Dùng sai loại SPD

SPD DC và SPD AC khác nhau. Dùng nhầm loại có thể làm thiết bị không bảo vệ đúng hoặc nguy hiểm khi vận hành.

4. Không có tiếp địa đạt yêu cầu

Đây là lỗi rất phổ biến. Lắp SPD nhưng dây tiếp địa kém, quá dài, nối lỏng hoặc không đo kiểm khiến hiệu quả bảo vệ giảm mạnh.

5. Dây tiếp địa đi vòng vèo

Dây tiếp địa từ SPD xuống thanh tiếp địa nên đi ngắn và thẳng nhất có thể. Nếu đi vòng vèo, hiệu quả thoát xung sẽ kém hơn.

6. Không kiểm tra SPD sau mưa bão

Sau khi có giông sét, nên kiểm tra trạng thái SPD để thay thế kịp thời nếu thiết bị đã hỏng.

7. Dùng thiết bị kém chất lượng

SPD giá rẻ, không rõ nguồn gốc có thể không bảo vệ đúng thông số, nhanh hỏng hoặc không an toàn khi có xung lớn.

Có nên lắp chống sét lan truyền cho hệ điện mặt trời gia đình không?

Có. Dù là hệ gia đình 3kW, 5kW, 6kW hay 10kW, nếu tấm pin lắp ngoài trời và inverter kết nối với điện lưới thì nên có chống sét lan truyền DC và AC.

Với hệ gia đình, tối thiểu nên có:

SPD DC Type 2 phía tấm pin
SPD AC Type 2 phía điện lưới/inverter
Hệ tiếp địa cho khung pin, inverter, tủ điện
CB DC/AC đúng chuẩn
Dây tiếp địa đúng tiết diện

Đặc biệt với hệ hybrid có pin lưu trữ, việc bảo vệ càng quan trọng vì hệ thống có thêm pin, BMS, tủ backup và các thiết bị điện tử giá trị cao.

Gợi ý cấu hình chống sét theo hệ thống

Loại hệ thống	Hạng mục chống sét nên có
Hệ hòa lưới 3–6kW	SPD DC Type 2, SPD AC Type 2, tiếp địa khung pin và inverter
Hệ hybrid 5–10kW	SPD DC, SPD AC, tiếp địa pin lưu trữ, tủ backup và inverter
Hệ nhà xưởng 20kW trở lên	SPD DC/AC, chống sét tủ tổng, tiếp địa đo kiểm, cân nhắc Type 1 nếu có chống sét trực tiếp
Hệ gần biển, khu vực sét nhiều	Vật tư chất lượng cao, tiếp địa tốt, kiểm tra định kỳ sau mùa mưa bão

Chống sét lan truyền cho hệ hybrid có pin lưu trữ

Hệ hybrid có pin lưu trữ cần được bảo vệ kỹ hơn vì có nhiều nguồn điện và thiết bị nhạy cảm hơn.

Các vị trí cần chú ý:

Đường PV vào inverter
Đường lưới AC vào inverter
Đường backup ra tải ưu tiên
Vỏ inverter
Vỏ pin lưu trữ
Tủ điện pin nếu có
Dây truyền thông giữa pin và inverter

Với hệ pin lớn, cần kiểm tra kỹ sơ đồ tiếp địa, chống sét, bảo vệ AC/DC và vị trí đặt pin để đảm bảo an toàn.

Bảo trì chống sét lan truyền điện mặt trời

Thiết bị chống sét lan truyền cần được kiểm tra định kỳ, không phải lắp xong là bỏ qua.

Nên kiểm tra:

Trạng thái cửa sổ SPD
Dây tiếp địa có lỏng, đứt, oxy hóa không
Tủ điện có bị ẩm hoặc nước vào không
CB, cầu đấu có bị nóng không
Điện trở tiếp địa có còn đạt không
SPD có dấu hiệu cháy, nứt hoặc phồng không

Thời điểm nên kiểm tra:

Sau mùa mưa bão
Sau khi có sét đánh gần
Khi inverter báo lỗi bất thường
Khi nâng cấp hệ thống
Khi bảo trì định kỳ tấm pin và inverter

Chống sét lan truyền tại Hải Phòng cần lưu ý gì?

Hải Phòng là khu vực có độ ẩm cao, mưa nhiều, nhiều nhà xưởng, khu công nghiệp, khu vực ven biển và công trình mái lớn. Vì vậy, khi lắp điện mặt trời tại Hải Phòng, hệ thống chống sét lan truyền cần được làm kỹ.

Một số lưu ý:

Dùng SPD DC/AC đúng chuẩn
Tủ điện cần chống ẩm, chống nước tốt
Dây tiếp địa ngắn, thẳng, chắc chắn
Khung pin và inverter phải nối đất
Kiểm tra chống sét sau mùa mưa bão
Chọn vật tư chống oxy hóa tốt
Không cắt giảm hạng mục chống sét để giảm giá
Hệ nhà xưởng nên có bản vẽ bảo vệ rõ ràng

Một hệ điện mặt trời tốt không chỉ cần phát điện hiệu quả mà còn phải an toàn khi vận hành trong thời gian dài.

Kết luận: Chống sét lan truyền DC/AC cho điện mặt trời có quan trọng không?

Chống sét lan truyền DC/AC cho điện mặt trời là hạng mục rất quan trọng và nên có trong mọi hệ thống điện mặt trời. SPD DC giúp bảo vệ inverter khỏi xung sét lan truyền từ dàn pin, còn SPD AC giúp bảo vệ hệ thống khỏi xung quá áp từ điện lưới.

Tuy nhiên, chống sét chỉ hiệu quả khi được lắp đúng loại, đúng vị trí và có hệ thống tiếp địa tốt. Nếu lắp sai SPD, không nối đất hoặc dây tiếp địa quá dài, khả năng bảo vệ sẽ giảm đáng kể.

Khi đầu tư hệ điện mặt trời, khách hàng không nên chỉ quan tâm đến tấm pin và inverter, mà cần yêu cầu đơn vị thi công thiết kế đầy đủ tủ điện DC/AC, chống sét lan truyền, tiếp địa và thiết bị bảo vệ an toàn.

LumiSolar – Thi công chống sét lan truyền điện mặt trời tại Hải Phòng

LumiSolar chuyên tư vấn, thiết kế và thi công hệ thống điện mặt trời cho hộ gia đình, biệt thự, văn phòng, nhà xưởng và doanh nghiệp tại Hải Phòng. Chúng tôi chú trọng đầy đủ các hạng mục an toàn như chống sét lan truyền DC/AC, tiếp địa, tủ điện bảo vệ, dây dẫn đúng chuẩn và kiểm tra hệ thống trước khi bàn giao.

Nếu bạn đang cần lắp điện mặt trời hoặc muốn kiểm tra lại hệ thống chống sét lan truyền hiện có, hãy liên hệ LumiSolar để được khảo sát và tư vấn chi tiết.

LumiSolar – Giải pháp điện mặt trời tại Hải Phòng
Hotline: 0981.669.996
Website: lumisolar.vn

Câu hỏi thường gặp

Chống sét lan truyền DC/AC cho điện mặt trời là gì?

Đây là thiết bị bảo vệ hệ thống điện mặt trời khỏi xung quá áp lan truyền từ dàn pin DC hoặc từ điện lưới AC, giúp bảo vệ inverter, tủ điện và thiết bị điện.

Hệ điện mặt trời gia đình có cần chống sét lan truyền không?

Có. Dù hệ nhỏ hay lớn, tấm pin lắp ngoài trời và inverter kết nối điện lưới đều nên có chống sét lan truyền DC và AC.

Chống sét DC và AC khác nhau thế nào?

Chống sét DC lắp phía tấm pin mặt trời, bảo vệ đường điện một chiều PV. Chống sét AC lắp phía điện lưới hoặc đầu ra inverter, bảo vệ đường điện xoay chiều.

Có chống sét rồi có cần tiếp địa không?

Có. Thiết bị chống sét lan truyền cần hệ tiếp địa tốt để dẫn xung quá áp xuống đất. Nếu tiếp địa kém, hiệu quả chống sét sẽ giảm mạnh.

SPD Type 2 có dùng cho điện mặt trời gia đình được không?

Có. SPD Type 2 là loại phổ biến cho hệ điện mặt trời dân dụng và thương mại, thường lắp trong tủ DC và tủ AC.

Khi nào cần thay chống sét lan truyền?

Khi cửa sổ chỉ thị SPD chuyển đỏ, thiết bị có dấu hiệu cháy, nứt, phồng hoặc sau khi chịu xung sét lớn, cần kiểm tra và thay thế nếu cần.

Chống sét lan truyền có chống được sét đánh trực tiếp không?

Không hoàn toàn. Chống sét lan truyền bảo vệ thiết bị khỏi xung quá áp lan truyền. Nếu công trình có nguy cơ sét đánh trực tiếp, cần thiết kế thêm hệ thống chống sét trực tiếp phù hợp.
