CB DC, CB AC, SPD, Cầu Chì String Là Gì? Vai Trò Trong Hệ Thống Điện Mặt Trờ

Trong hệ thống điện mặt trời, nhiều người thường quan tâm đến tấm pin, inverter, pin lưu trữ hoặc chi phí lắp đặt, nhưng lại ít chú ý đến các thiết bị bảo vệ trong tủ điện như CB DC, CB AC, SPD, cầu chì string. Đây là những thiết bị nhỏ nhưng đóng vai trò rất quan trọng trong việc đảm bảo an toàn, bảo vệ inverter, bảo vệ tấm pin và giúp hệ thống vận hành ổn định lâu dài.

Một hệ điện mặt trời nếu chỉ có tấm pin và inverter mà thiếu tủ điện bảo vệ đúng chuẩn sẽ tiềm ẩn nhiều rủi ro như quá dòng, ngắn mạch, sét lan truyền, dòng rò, cháy đầu nối, hỏng inverter hoặc mất an toàn khi bảo trì. Vì vậy, khi lắp điện mặt trời, khách hàng cần hiểu rõ CB DC, CB AC, SPD và cầu chì string là gì, dùng ở đâu và vì sao không nên cắt giảm các thiết bị này.

Tủ điện bảo vệ trong hệ thống điện mặt trời gồm những gì?

Một hệ thống điện mặt trời cơ bản thường có 2 phần điện chính:

• Phía DC: từ tấm pin năng lượng mặt trời về inverter.
• Phía AC: từ inverter ra điện xoay chiều để cấp cho tải hoặc hòa vào hệ thống điện trong nhà.

Vì vậy, hệ thống thường cần:

• Tủ điện DC Solar
• Tủ điện AC
• Thiết bị chống sét lan truyền DC/AC
• CB bảo vệ DC và AC
• Cầu chì string nếu hệ thống có nhiều chuỗi pin
• Hệ thống tiếp địa
• Dây DC, dây AC, đầu nối MC4, cầu đấu

Trong đó, CB DC, CB AC, SPD và cầu chì string là các thiết bị bảo vệ rất quan trọng.

CB DC là gì?

CB DC là thiết bị đóng cắt và bảo vệ mạch điện một chiều DC trong hệ thống điện mặt trời. CB DC thường được lắp ở phía tấm pin, trên đường dây từ các string PV về inverter.

CB DC có nhiệm vụ:

• Đóng cắt nguồn DC từ tấm pin
• Bảo vệ khi có quá dòng hoặc ngắn mạch phía DC
• Hỗ trợ cô lập dàn pin khi bảo trì inverter hoặc tủ điện
• Tăng an toàn khi kiểm tra, sửa chữa hệ thống
• Bảo vệ inverter khỏi sự cố từ phía tấm pin

Đường DC trong hệ điện mặt trời có điện áp cao và có thể duy trì điện khi có ánh sáng. Vì vậy, CB DC phải là loại chuyên dụng cho điện DC, không được dùng CB AC thông thường để thay thế.

Vì sao không được dùng CB AC thay cho CB DC?

Dòng điện DC khác với AC. Khi ngắt mạch, điện DC dễ tạo hồ quang hơn và hồ quang khó dập tắt hơn so với điện AC. CB DC được thiết kế với buồng dập hồ quang phù hợp để ngắt dòng DC an toàn.

Nếu dùng CB AC cho đường DC, có thể xảy ra các rủi ro:

• Không ngắt được hồ quang DC
• Cháy CB
• Chập tủ điện
• Hỏng inverter
• Mất an toàn cho người thao tác
• Tăng nguy cơ cháy nổ khi có sự cố

Vì vậy, trong hệ điện mặt trời, đường từ tấm pin về inverter bắt buộc nên dùng CB DC hoặc dao cách ly DC đúng chuẩn.

CB DC thường lắp ở đâu?

CB DC thường được lắp trong tủ điện DC Solar, nằm giữa tấm pin và inverter.

Sơ đồ đơn giản:

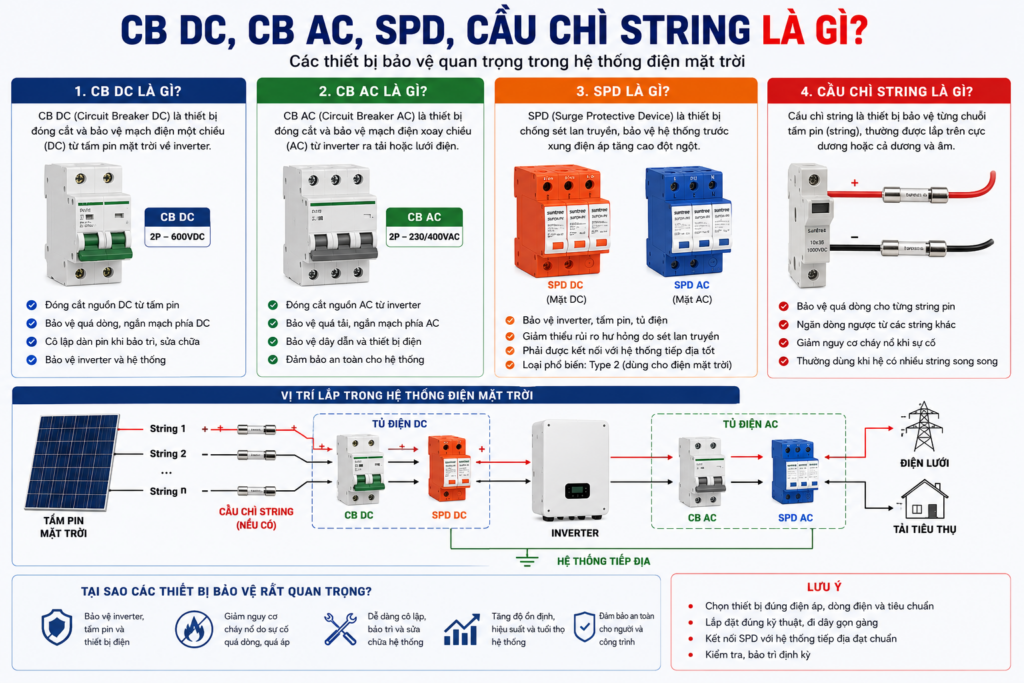

Tấm pin mặt trời → Cầu chì string nếu có → CB DC → SPD DC → Inverter

Tùy thiết kế, vị trí CB DC và SPD DC có thể được bố trí khác nhau, nhưng mục tiêu là bảo vệ và cô lập đường điện DC trước khi vào inverter.

Cách chọn CB DC cho hệ điện mặt trời

Khi chọn CB DC cần quan tâm các thông số:

• Điện áp DC định mức
• Dòng điện định mức
• Số cực
• Khả năng cắt ngắn mạch
• Loại dùng cho hệ PV
• Thương hiệu và chất lượng thiết bị

Ví dụ với hệ dân dụng, CB DC thường có điện áp định mức 600VDC hoặc 1000VDC, dòng 16A, 20A, 25A hoặc cao hơn tùy số string và công suất hệ thống.

Không nên chọn CB DC chỉ theo giá rẻ. Đây là thiết bị bảo vệ quan trọng, cần dùng loại chất lượng tốt, đúng điện áp và đúng dòng.

CB AC là gì?

CB AC là thiết bị đóng cắt và bảo vệ mạch điện xoay chiều AC. Trong hệ điện mặt trời, CB AC thường được lắp ở đầu ra inverter hoặc tại điểm kết nối giữa inverter và hệ thống điện của công trình.

CB AC có nhiệm vụ:

• Đóng cắt nguồn AC từ inverter
• Bảo vệ quá tải và ngắn mạch phía AC
• Cô lập inverter khỏi lưới điện khi cần bảo trì
• Bảo vệ dây dẫn và thiết bị điện phía sau
• Tăng an toàn cho hệ thống điện trong nhà

Với hệ điện mặt trời hòa lưới, CB AC thường nằm giữa inverter và tủ điện tổng. Với hệ hybrid, có thể có thêm CB cho đường grid, đường load và đường backup.

CB AC thường lắp ở đâu?

CB AC thường lắp trong tủ điện AC, sau inverter hoặc trước điểm đấu nối vào hệ điện công trình.

Sơ đồ đơn giản:

Inverter → CB AC → SPD AC → Tủ điện tổng / tải tiêu thụ / điện lưới

Với hệ hybrid có backup, có thể có thêm:

Inverter hybrid → CB Backup → Tủ tải ưu tiên

Cách chọn CB AC cho hệ điện mặt trời

Khi chọn CB AC cần dựa vào công suất inverter và điện áp hệ thống.

Ví dụ hệ 1 pha 220V:

• Inverter 5kW: dòng khoảng 22–23A, thường chọn CB AC 32A.
• Inverter 6kW: dòng khoảng 27A, thường chọn CB AC 32A hoặc 40A.
• Inverter 8kW: dòng khoảng 36A, thường chọn CB AC 40A hoặc 50A.
• Inverter 10kW 1 pha: dòng khoảng 45A, thường chọn CB AC 50A hoặc 63A.

Với hệ 3 pha, dòng mỗi pha thấp hơn, nhưng cần chọn CB 4P phù hợp công suất inverter, tiết diện dây và thiết kế tủ điện.

Lưu ý: Dòng CB phải phù hợp với dây dẫn. Không nên chọn CB quá lớn trong khi dây nhỏ, vì khi quá tải CB không bảo vệ dây hiệu quả.

SPD là gì?

SPD là viết tắt của Surge Protective Device, nghĩa là thiết bị chống sét lan truyền hoặc chống quá áp lan truyền. Trong hệ điện mặt trời, SPD được dùng để bảo vệ inverter, tủ điện, pin lưu trữ và thiết bị điện khỏi xung điện áp tăng cao đột ngột.

Xung quá áp có thể xuất hiện do:

• Sét đánh gần khu vực lắp đặt
• Sét lan truyền qua dây DC từ tấm pin
• Sét lan truyền qua điện lưới AC
• Đóng cắt tải công suất lớn
• Dao động điện lưới
• Nhiễu điện trong hệ thống

Khi có xung quá áp, SPD sẽ dẫn xung xuống hệ thống tiếp địa, giúp hạn chế điện áp nguy hiểm đi vào thiết bị.

SPD DC là gì?

SPD DC là chống sét lan truyền dùng cho đường điện một chiều DC từ tấm pin về inverter. Thiết bị này thường lắp trong tủ điện DC Solar.

SPD DC bảo vệ:

• Tấm pin và string PV
• Dây DC
• Đầu vào DC của inverter
• Tủ điện DC

Khi chọn SPD DC, cần chọn đúng điện áp làm việc như 600VDC, 1000VDC hoặc 1500VDC tùy hệ thống. Không được dùng SPD AC thay cho SPD DC.

SPD AC là gì?

SPD AC là chống sét lan truyền dùng cho đường điện xoay chiều AC. Thiết bị này thường lắp trong tủ điện AC, tủ tổng hoặc đường lưới vào inverter.

SPD AC bảo vệ:

• Đầu ra inverter
• Đường điện lưới
• Tủ điện AC
• Thiết bị điện trong nhà
• Các tải tiêu thụ

Với hệ 1 pha, thường dùng SPD AC 1P+N hoặc 2P. Với hệ 3 pha, thường dùng SPD AC 3P+N hoặc 4P.

SPD có cần tiếp địa không?

Có. SPD chỉ hoạt động hiệu quả khi được nối với hệ thống tiếp địa tốt. Nếu có SPD nhưng không có tiếp địa hoặc tiếp địa kém, xung sét không có đường thoát xuống đất, hiệu quả bảo vệ sẽ giảm rất nhiều.

Có thể hiểu đơn giản:

SPD là thiết bị xả xung, còn tiếp địa là đường thoát xung xuống đất.

Vì vậy, khi lắp SPD DC/AC, cần làm đồng bộ:

• Tiếp địa khung pin
• Tiếp địa inverter
• Tiếp địa tủ điện
• Tiếp địa vỏ pin lưu trữ nếu có
• Tiếp địa cho SPD DC và SPD AC
• Đo kiểm điện trở tiếp địa sau khi thi công

Cầu chì string là gì?

Cầu chì string là thiết bị bảo vệ từng chuỗi tấm pin mặt trời. String là chuỗi các tấm pin được đấu nối tiếp với nhau để tạo ra điện áp DC phù hợp đưa về inverter.

Cầu chì string thường được lắp trên cực dương hoặc cả cực dương và cực âm của từng string, tùy thiết kế và tiêu chuẩn thi công.

Cầu chì string có nhiệm vụ:

• Bảo vệ từng chuỗi pin khi có quá dòng
• Ngăn dòng ngược từ các string khác đổ về string bị lỗi
• Giảm nguy cơ cháy dây DC khi sự cố
• Cô lập string lỗi khỏi hệ thống
• Bảo vệ tấm pin và dây dẫn

Cầu chì string đặc biệt quan trọng khi hệ thống có nhiều string đấu song song.

Khi nào cần dùng cầu chì string?

Không phải hệ điện mặt trời nào cũng bắt buộc cần cầu chì string. Việc có cần dùng hay không phụ thuộc vào số string, dòng ngắn mạch của tấm pin, khả năng chịu dòng ngược của module và thiết kế inverter.

Thông thường, cầu chì string cần được cân nhắc khi:

• Có từ 2–3 string trở lên đấu song song
• Dòng ngược có thể vượt giới hạn chịu đựng của tấm pin
• Hệ công suất lớn, nhiều string
• Có combiner box DC
• Hệ nhà xưởng hoặc hệ thương mại
• Thiết kế yêu cầu bảo vệ riêng từng string

Với hệ dân dụng nhỏ chỉ có 1 string hoặc mỗi string đi riêng vào MPPT của inverter, cầu chì string có thể không bắt buộc trong mọi trường hợp. Tuy nhiên, vẫn cần có CB DC, SPD DC và tủ điện bảo vệ phù hợp.

Cầu chì string lắp ở đâu?

Cầu chì string thường lắp trong tủ DC combiner hoặc tủ DC Solar.

Sơ đồ đơn giản:

String PV → Cầu chì string → CB DC → SPD DC → Inverter

Nếu có nhiều string, mỗi string có thể có cầu chì riêng để khi một string gặp sự cố, cầu chì sẽ ngắt bảo vệ.

Phân biệt CB DC và cầu chì string

CB DC và cầu chì string đều thuộc phần bảo vệ DC nhưng chức năng không hoàn toàn giống nhau.

Thiết bị	Vai trò chính	Có đóng cắt thủ công không?
CB DC	Đóng cắt, bảo vệ đường DC tổng hoặc từng nhánh	Có
Cầu chì string	Bảo vệ quá dòng từng string PV	Không, cháy là phải thay
SPD DC	Xả xung sét lan truyền phía DC	Không dùng để ngắt tải

CB DC thường dùng để đóng cắt nguồn DC và bảo vệ tổng. Cầu chì string bảo vệ từng chuỗi pin khỏi quá dòng hoặc dòng ngược. SPD DC bảo vệ khỏi xung quá áp.

Phân biệt CB AC và SPD AC

CB AC và SPD AC cũng là hai thiết bị khác nhau.

Thiết bị	Chức năng
CB AC	Bảo vệ quá tải, ngắn mạch và đóng cắt nguồn AC
SPD AC	Bảo vệ quá áp lan truyền, xung sét phía AC

CB AC không thay thế được SPD AC. SPD AC cũng không thay thế được CB AC. Hai thiết bị này cần phối hợp trong tủ điện AC để bảo vệ hệ thống đầy đủ.

Một tủ điện DC chuẩn nên có gì?

Tủ điện DC cho hệ điện mặt trời thường nên có:

• CB DC hoặc dao cách ly DC
• Cầu chì string nếu hệ có nhiều string
• SPD DC
• Cầu đấu DC
• Dây DC đúng chuẩn
• Đầu nối MC4 chất lượng
• Nhãn cảnh báo điện DC
• Vỏ tủ phù hợp môi trường lắp đặt
• Dây tiếp địa

Với hệ lắp ngoài trời, tủ DC nên có khả năng chống nước, chống bụi và chịu được môi trường nắng mưa.

Một tủ điện AC chuẩn nên có gì?

Tủ điện AC thường nên có:

• CB AC tổng inverter
• RCCB hoặc RCBO chống rò nếu cần
• SPD AC
• Smart meter hoặc CT nếu hệ bám tải
• Cầu đấu pha, trung tính, tiếp địa
• Đèn báo nguồn nếu cần
• Vỏ tủ điện phù hợp
• Nhãn thiết bị rõ ràng

Với hệ hybrid, có thể cần thêm tủ backup riêng cho tải ưu tiên.

Hệ hybrid có pin lưu trữ cần thêm gì?

Với hệ điện mặt trời hybrid có pin lưu trữ, ngoài CB DC, CB AC, SPD và cầu chì string, cần chú ý thêm:

• CB pin hoặc cầu dao DC cho pin
• Cầu chì pin nếu hãng yêu cầu
• Dây pin đúng tiết diện
• Tủ backup
• CB backup tổng
• CB nhánh tải ưu tiên
• Tiếp địa vỏ pin
• Kết nối truyền thông BMS giữa pin và inverter

Hệ hybrid phức tạp hơn hệ hòa lưới vì có thêm nguồn pin lưu trữ và đường backup, do đó tủ điện cần thiết kế kỹ hơn.

Những lỗi thường gặp khi chọn thiết bị bảo vệ điện mặt trời

1. Dùng CB AC thay cho CB DC

Đây là lỗi nguy hiểm. Đường DC cần dùng thiết bị chuyên dụng DC, không dùng CB AC thay thế.

2. Không lắp SPD DC

Nếu không lắp SPD DC, inverter dễ bị ảnh hưởng khi có sét lan truyền từ dàn pin.

3. Không lắp SPD AC

Nếu không lắp SPD AC, xung điện từ lưới có thể làm hỏng inverter hoặc thiết bị điện.

4. Lắp SPD nhưng không có tiếp địa tốt

SPD cần hệ tiếp địa để xả xung. Tiếp địa kém làm giảm hiệu quả chống sét.

5. Chọn CB quá nhỏ

CB quá nhỏ dễ nhảy khi inverter chạy gần công suất tối đa.

6. Chọn CB quá lớn so với dây

CB quá lớn nhưng dây nhỏ sẽ không bảo vệ dây hiệu quả khi quá tải.

7. Không dùng cầu chì string cho hệ nhiều string

Với hệ nhiều string đấu song song, không có cầu chì có thể làm tăng rủi ro khi một string bị lỗi.

8. Dùng thiết bị kém chất lượng

Thiết bị bảo vệ kém chất lượng có thể nhanh hỏng, ngắt không đúng, không chịu được dòng hoặc điện áp thực tế.

Gợi ý chọn thiết bị cho hệ điện mặt trời dân dụng

Hệ 5kW–6kW 1 pha

Với hệ 5–6kW gia đình, thường dùng khoảng 10–12 tấm pin 550W.

Tủ DC có thể gồm:

• CB DC 2P 600VDC hoặc 1000VDC, 20A–25A
• SPD DC Type 2, 600VDC hoặc 1000VDC
• Cầu chì string nếu có nhiều string song song
• Cầu đấu DC
• Vỏ tủ IP65 nếu đặt ngoài trời

Tủ AC có thể gồm:

• CB AC 2P 32A hoặc 40A
• SPD AC Type 2, 275V
• RCCB/RCBO nếu cần
• Smart meter bám tải
• Cầu đấu tiếp địa

Hệ 8kW–10kW 1 pha

Tủ DC:

• CB DC đúng điện áp PV
• SPD DC Type 2
• Cầu chì string nếu nhiều string
• Dây DC 4–6mm² tùy thiết kế

Tủ AC:

• CB AC 2P 50A–63A tùy công suất
• SPD AC Type 2
• Dây AC phù hợp dòng tải
• Smart meter
• Tiếp địa đầy đủ

Hệ 3 pha nhà xưởng

Tủ DC:

• Combiner box DC nếu nhiều string
• Cầu chì từng string
• CB DC tổng
• SPD DC
• Cầu đấu và thanh cái phù hợp

Tủ AC:

• MCCB 3 pha hoặc 4P
• SPD AC 3P+N
• Đồng hồ đo
• Smart meter 3 pha
• Tiếp địa hệ thống

Bảo trì CB DC, CB AC, SPD và cầu chì string

Các thiết bị bảo vệ trong tủ điện cần được kiểm tra định kỳ, đặc biệt sau mùa mưa bão hoặc khi inverter báo lỗi.

Nên kiểm tra:

• CB có nóng bất thường không
• Đầu cos có lỏng không
• Dây dẫn có đổi màu, cháy sém không
• SPD có chuyển trạng thái báo hỏng không
• Cầu chì string có đứt không
• Tủ điện có nước hoặc hơi ẩm không
• Cầu đấu có bị oxy hóa không
• Dây tiếp địa có chắc chắn không

Bảo trì đúng cách giúp hệ thống vận hành an toàn và tránh sự cố lớn.

Vì sao không nên cắt giảm tủ điện bảo vệ để giảm giá?

Một số báo giá điện mặt trời rẻ có thể cắt giảm tủ DC, SPD, tiếp địa hoặc dùng thiết bị bảo vệ chất lượng thấp. Điều này giúp giá ban đầu thấp hơn nhưng làm tăng rủi ro lâu dài.

Nếu thiếu thiết bị bảo vệ, hệ thống có thể gặp:

• Hỏng inverter khi có sét lan truyền
• Cháy đầu nối hoặc dây DC
• CB nhảy liên tục
• Lỗi dòng rò, lỗi cách điện
• Khó bảo trì, khó cô lập nguồn
• Mất an toàn khi sửa chữa
• Tăng chi phí sửa chữa sau này

Một hệ điện mặt trời vận hành 25–30 năm cần được bảo vệ đúng ngay từ đầu.

Kết luận: CB DC, CB AC, SPD, cầu chì string có quan trọng không?

CB DC, CB AC, SPD và cầu chì string là các thiết bị bảo vệ rất quan trọng trong hệ thống điện mặt trời. CB DC bảo vệ và đóng cắt đường điện một chiều từ tấm pin. CB AC bảo vệ và đóng cắt đường điện xoay chiều từ inverter. SPD bảo vệ hệ thống khỏi sét lan truyền và xung quá áp. Cầu chì string bảo vệ từng chuỗi tấm pin khi có quá dòng hoặc dòng ngược.

Một hệ điện mặt trời an toàn không chỉ cần tấm pin và inverter tốt, mà còn cần tủ điện DC/AC được thiết kế đúng kỹ thuật, có chống sét, tiếp địa, cầu chì và thiết bị đóng cắt phù hợp.

Khi lắp điện mặt trời, khách hàng nên yêu cầu đơn vị thi công cung cấp rõ cấu hình tủ điện, loại CB, SPD, cầu chì string, dây dẫn và phương án tiếp địa. Đây là yếu tố quan trọng giúp hệ thống hoạt động ổn định, bền bỉ và an toàn trong nhiều năm.

LumiSolar – Thi công tủ điện bảo vệ hệ thống điện mặt trời tại Hải Phòng

LumiSolar chuyên tư vấn, thiết kế và thi công hệ thống điện mặt trời cho hộ gia đình, biệt thự, văn phòng, nhà xưởng và doanh nghiệp tại Hải Phòng. Chúng tôi chú trọng đầy đủ các hạng mục bảo vệ như CB DC, CB AC, SPD DC/AC, cầu chì string, tiếp địa, dây DC, dây AC và tủ điện đúng kỹ thuật.

Nếu bạn cần lắp đặt điện mặt trời an toàn, bền bỉ và tối ưu hiệu quả sử dụng lâu dài, hãy liên hệ LumiSolar để được khảo sát và tư vấn chi tiết.

LumiSolar – Giải pháp điện mặt trời tại Hải Phòng
Hotline: 0981.669.996
Website: lumisolar.vn

Câu hỏi thường gặp

CB DC là gì?

CB DC là thiết bị đóng cắt và bảo vệ mạch điện một chiều DC từ tấm pin mặt trời về inverter. Đây là thiết bị chuyên dụng cho điện DC.

CB AC là gì?

CB AC là thiết bị đóng cắt và bảo vệ mạch điện xoay chiều AC từ inverter ra tải tiêu thụ hoặc kết nối với điện lưới.

SPD là gì?

SPD là thiết bị chống sét lan truyền, giúp bảo vệ inverter, tủ điện và thiết bị điện khỏi xung quá áp do sét hoặc dao động điện lưới.

Cầu chì string là gì?

Cầu chì string là thiết bị bảo vệ từng chuỗi tấm pin mặt trời, thường dùng khi hệ thống có nhiều string đấu song song để tránh quá dòng hoặc dòng ngược.

Có được dùng CB AC thay cho CB DC không?

Không nên. Đường DC cần dùng CB DC chuyên dụng vì dòng DC có đặc tính hồ quang khác AC và cần thiết bị ngắt phù hợp.

Hệ điện mặt trời gia đình có cần SPD không?

Có. Hệ điện mặt trời nên có SPD DC phía tấm pin và SPD AC phía điện lưới để bảo vệ inverter và thiết bị điện.

SPD có cần tiếp địa không?

Có. SPD cần hệ tiếp địa tốt để xả xung quá áp xuống đất. Nếu tiếp địa kém, hiệu quả chống sét lan truyền sẽ giảm nhiều.
