Cách Kết Nối 2 Pin Lưu Trữ Khác Hãng Không Giao Tiếp An Toàn

Kết nối 2 quả pin lưu trữ khác hãng, không giao tiếp với nhau là tình huống rất thường gặp trong hệ thống điện mặt trời hybrid. Tuy nhiên, nếu đấu sai cách có thể gây lệch dòng, nhảy BMS, hỏng pin hoặc nguy hiểm cho inverter. Bài viết này sẽ hướng dẫn điều kiện, sơ đồ đấu nối và các lưu ý quan trọng để sử dụng 2 pin lưu trữ khác hãng an toàn hơn.

Có thể kết nối 2 quả pin lưu trữ khác hãng, không giao tiếp với nhau, nhưng không nên đấu bừa trực tiếp. Cách an toàn nhất là cho mỗi pin chạy độc lập hoặc chỉ đấu song song theo kiểu điện áp thuần, không dùng truyền thông BMS chung.

1. Nguyên tắc quan trọng

Không đấu nối tiếp 2 quả pin khác hãng.
Ví dụ 51.2V + 51.2V thành 102.4V là rất nguy hiểm nếu BMS không đồng bộ. Chỉ xét đấu song song khi 2 pin cùng hệ điện áp.

Chỉ nên đấu song song nếu cả 2 pin đều là:

Các hãng lớn thường thiết kế pin lithium giao tiếp qua CAN/RS485 với một “master battery”; ví dụ tài liệu Victron–Pylontech nêu pin master giao tiếp CAN với thiết bị giám sát, và nếu không kết nối đúng, pin có thể không hiển thị hoặc tắt bất ngờ. GoodWe cũng ghi BMS dùng để giao tiếp với pin lithium tương thích qua CAN/RS485. Vì vậy khi khác hãng, không giao tiếp, nên coi hệ pin như “ắc quy điện áp”, không coi như bộ pin lithium thông minh đồng bộ.

2. Cách đấu khuyến nghị nếu vẫn muốn dùng chung

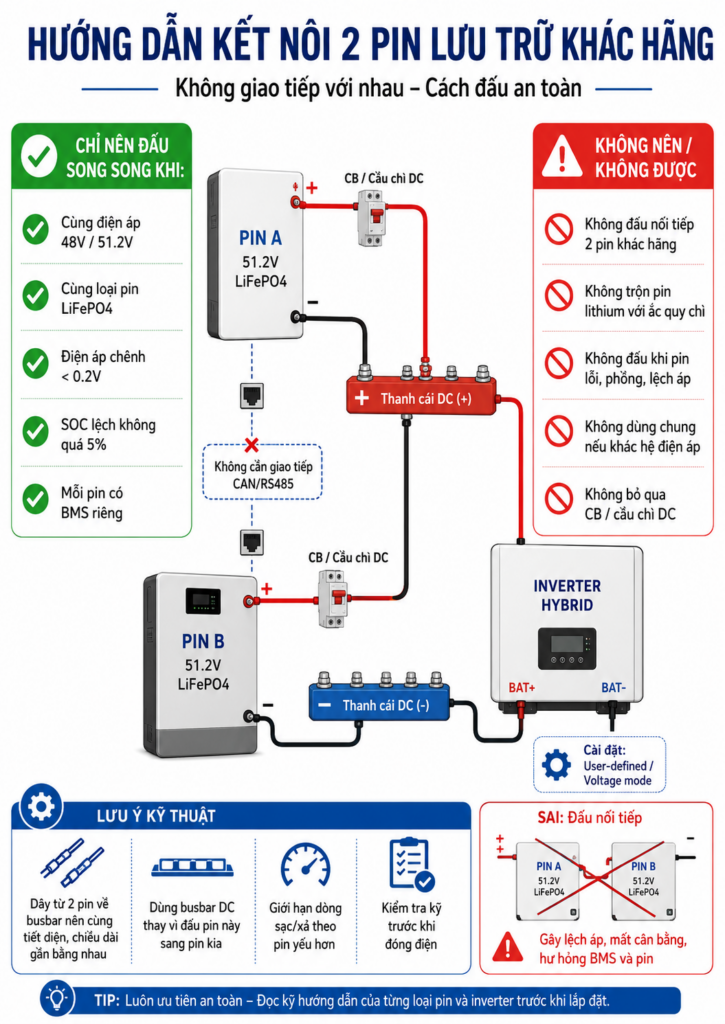

Sơ đồ an toàn hơn

Pin 1 (+) ─ Cầu chì/DC breaker ─┐
                                ├── Thanh cái DC (+) ─ DC breaker tổng ─ Inverter BAT+
Pin 2 (+) ─ Cầu chì/DC breaker ─┘

Pin 1 (-) ─ DC breaker/Shunt ───┐
                                ├── Thanh cái DC (-) ─ Inverter BAT-
Pin 2 (-) ─ DC breaker/Shunt ───┘

Nên dùng thanh cái DC busbar, không nên kẹp trực tiếp dây pin này sang pin kia rồi kéo về inverter. Victron khuyến cáo cách đi dây bank pin song song rất quan trọng, vì đấu sai sẽ làm dòng tải không chia đều giữa các pin. Busbar DC chuyên dụng có cực dương, cực âm và nhiều cổng kết nối pin/tải/sạc là cách bố trí đúng hơn cho hệ nhiều pin.

3. Trình tự kết nối

Bước 1: Kiểm tra thông số 2 pin

Ví dụ:

Nếu một quả 48V LiFePO4 và một quả 51.2V LiFePO4 thì vẫn có thể gần nhau, nhưng phải xem dải điện áp sạc/xả. Nếu một quả là lithium cao áp HV 100–500V thì tuyệt đối không đấu chung với pin 51.2V.

Bước 2: Sạc/xả cân bằng trước khi đấu

Đưa 2 pin về mức điện áp gần nhau. Ví dụ:

• Pin 1: 52.8V
• Pin 2: 52.7V

Có thể đấu.
Nhưng nếu:

• Pin 1: 54.5V
• Pin 2: 49.8V

Không đấu ngay, vì khi chập song song sẽ có dòng cân bằng rất lớn, dễ đánh tia lửa, cháy cọc, nhảy BMS hoặc hỏng MOSFET BMS.

Bước 3: Dùng cầu chì hoặc MCCB DC riêng cho từng pin

Mỗi quả pin nên có:

• 1 MCCB/DC breaker riêng.
• 1 cầu chì DC riêng, nếu hệ công suất lớn.
• Dây dương và dây âm bằng nhau về tiết diện, chiều dài càng đều càng tốt.
• Cos siết chắc, đúng lực.
• Không dùng aptomat AC thay cho DC.

Bước 4: Đấu vào busbar rồi mới vào inverter

Không nên đấu kiểu:

Pin 1 → Pin 2 → Inverter

Nên đấu:

Pin 1 → Busbar
Pin 2 → Busbar
Busbar → Inverter

Cách này giúp dòng chia đều hơn và dễ cô lập từng pin khi bảo trì.

Bước 5: Cài inverter ở chế độ không giao tiếp

Trên inverter, không chọn loại pin giao tiếp CAN/RS485 nếu pin không hỗ trợ chung. Chọn dạng:

• Lead-acid
• Lithium without BMS
• User-defined
• Voltage mode
• Self-define battery

Tên tùy từng hãng inverter.

4. Thông số cài đặt tham khảo cho pin LiFePO4 51.2V

Dùng khi inverter chạy theo điện áp, không giao tiếp BMS:

Ví dụ pin A chịu sạc 100A, pin B chịu sạc 150A thì nên giới hạn tổng sạc khoảng 80–100A nếu không chắc dòng chia đều.

Không nên cài sạc quá cao như 58.4V nếu không biết rõ BMS và cell, vì một số pin 16S LiFePO4 dùng dải tối đa 58.4V nhưng nhiều hệ hybrid chạy ổn và bền hơn ở 56.0–56.8V.

5. Cách an toàn nhất nếu 2 pin quá khác nhau

Nếu 2 pin khác hãng, khác dung lượng, khác BMS, không giao tiếp được, cách tốt nhất là:

Phương án 1: Mỗi pin dùng một inverter riêng

Pin A → Inverter A
Pin B → Inverter B

Đây là phương án an toàn và ổn định nhất.

Phương án 2: Dùng một pin chính, một pin dự phòng

Dùng công tắc chuyển nguồn DC hoặc tủ chọn pin:

Pin A → DC selector → Inverter
Pin B → DC selector → Inverter

Không cho 2 pin song song cùng lúc. Khi pin A yếu thì chuyển sang pin B.

Phương án 3: Đấu song song qua busbar, nhưng giới hạn dòng thấp

Chỉ dùng khi cả hai pin cùng 51.2V LiFePO4, BMS tốt, thông số gần giống nhau và có bảo vệ riêng từng nhánh.

6. Những trường hợp không được đấu chung

Không nên kết nối nếu gặp một trong các trường hợp sau:

• Một quả 48V, một quả HV 100–500V.
• Một quả LiFePO4, một quả NMC hoặc ắc quy chì.
• Một quả không có BMS.
• Một quả đã lỗi cell, phồng, nóng, lệch áp.
• Điện áp hai pin chênh quá lớn.
• Không có cầu chì/DC breaker riêng từng pin.
• Inverter bắt buộc phải nhận BMS CAN/RS485 mới chạy.
• Pin một hãng yêu cầu chỉ đấu song song cùng model/cùng firmware.

7. Kết luận thực tế

Nếu 2 quả pin đều là LiFePO4 51.2V, có BMS riêng, điện áp cân bằng, inverter cho phép chạy User-defined/Voltage mode, thì có thể đấu song song qua busbar + breaker/cầu chì riêng từng pin.

Nhưng nếu làm cho khách hàng hoặc hệ lớn, tôi khuyên không nên quảng cáo là “đấu chung bình thường”. Nên nói rõ: kết nối khác hãng không giao tiếp chỉ là giải pháp dùng theo điện áp, không đồng bộ SOC, không đảm bảo chia dòng tuyệt đối, cần kỹ thuật kiểm tra trực tiếp trước khi đấu
