Cách Chia String Tấm Pin Mặt Trời Đúng Kỹ Thuật, An Toàn

Ngày đăng: 11/06/2026

Cách Chia String Tấm Pin Mặt Trời Đúng Kỹ Thuật, An Toàn Và Hiệu Quả

Trong hệ thống điện mặt trời, việc chia string tấm pin là một bước rất quan trọng khi thiết kế và thi công. Nếu chia string đúng, hệ thống sẽ hoạt động ổn định, inverter nhận đủ điện áp, công suất phát tốt và hạn chế lỗi trong quá trình vận hành. Ngược lại, nếu chia string sai, hệ thống có thể bị lỗi quá áp DC, thiếu áp khởi động, lệch MPPT, giảm sản lượng hoặc thậm chí gây nguy hiểm cho thiết bị.

Vậy string tấm pin mặt trời là gì? Cách chia string như thế nào là đúng? Bài viết dưới đây LumiSolar sẽ giải thích chi tiết theo cách dễ hiểu nhất.

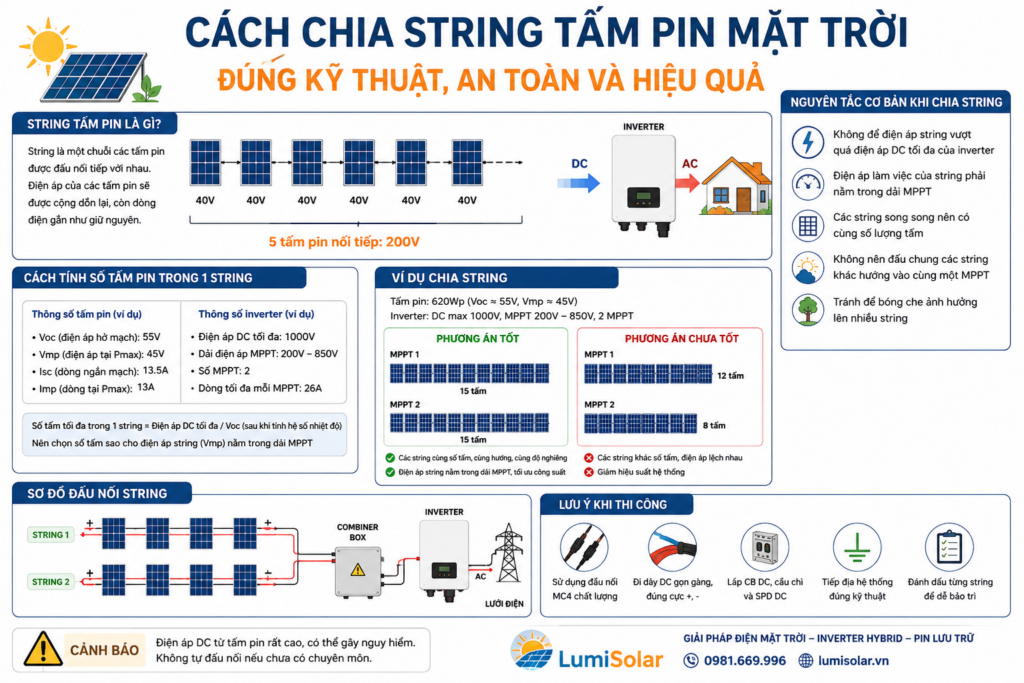

Cách Chia String Tấm Pin Mặt Trời Đúng Kỹ Thuật

String Tấm Pin Mặt Trời Là Gì?

String tấm pin mặt trời là một chuỗi các tấm pin được đấu nối tiếp với nhau. Khi đấu nối tiếp, điện áp của các tấm pin sẽ được cộng dồn lại, còn dòng điện gần như giữ nguyên theo dòng của một tấm pin.

Ví dụ:

Một tấm pin có điện áp làm việc khoảng 40V. Nếu đấu nối tiếp 10 tấm pin, điện áp làm việc của string sẽ khoảng 400V.

String sau đó sẽ được đưa về cổng MPPT của inverter. Inverter sẽ theo dõi điểm công suất tối đa của chuỗi pin để chuyển đổi điện DC từ tấm pin thành điện AC sử dụng cho gia đình, doanh nghiệp hoặc hòa vào lưới điện.

Vì Sao Phải Chia String Đúng?

Chia string không chỉ đơn giản là nối các tấm pin lại với nhau. Người thiết kế cần tính toán dựa trên thông số tấm pin, thông số inverter, số lượng MPPT, điện áp tối đa đầu vào DC, dải điện áp MPPT, dòng điện tối đa và điều kiện thực tế trên mái.

Nếu chia string đúng, hệ thống sẽ có các lợi ích sau:

Inverter khởi động ổn định vào buổi sáng.
Hệ thống phát điện tốt trong ngày.
Hạn chế lỗi quá áp DC.
Tối ưu sản lượng điện.
Giảm hiện tượng lệch dòng, lệch áp giữa các string.
Dễ kiểm tra, bảo trì và xử lý lỗi.
Tăng độ an toàn cho toàn bộ hệ thống điện mặt trời.

Nếu chia string sai, hệ thống có thể gặp các lỗi như inverter báo lỗi PV over voltage, PV low voltage, mất MPPT, sản lượng thấp, một string phát yếu hơn string khác hoặc inverter không nhận chuỗi pin.

Nguyên Tắc Cơ Bản Khi Chia String Tấm Pin

1. Không để điện áp string vượt quá điện áp DC tối đa của inverter

Mỗi inverter đều có giới hạn điện áp DC đầu vào, ví dụ 500V, 600V, 800V, 1000V hoặc 1100V tùy dòng máy. Khi chia string, tổng điện áp hở mạch Voc của các tấm pin trong chuỗi không được vượt quá giới hạn này.

Đây là nguyên tắc rất quan trọng vì điện áp tấm pin có thể tăng khi nhiệt độ môi trường thấp. Nếu chỉ tính theo thông số tiêu chuẩn mà không tính đến nhiệt độ thực tế, string có thể vượt áp vào những ngày lạnh, gây lỗi hoặc làm hỏng inverter.

Công thức tham khảo:

Số tấm tối đa trong 1 string = Điện áp DC tối đa của inverter / Voc sau khi đã tính hệ số nhiệt độ

Trong thực tế thi công tại Việt Nam, kỹ thuật viên thường lấy thêm biên độ an toàn, không thiết kế sát ngưỡng tối đa của inverter.

2. Điện áp làm việc của string phải nằm trong dải MPPT

Inverter chỉ hoạt động hiệu quả khi điện áp của chuỗi pin nằm trong dải MPPT cho phép. Dải MPPT là khoảng điện áp mà inverter có thể dò tìm điểm công suất tối đa của tấm pin.

Ví dụ inverter có dải MPPT từ 150V đến 850V. Nếu chia quá ít tấm trong một string, điện áp có thể thấp hơn dải MPPT, khiến inverter khó khởi động hoặc phát điện yếu. Nếu chia quá nhiều tấm, điện áp có thể vượt giới hạn an toàn.

Vì vậy, số lượng tấm trong mỗi string cần được tính sao cho điện áp làm việc nằm trong vùng MPPT tốt nhất của inverter.

3. Các string song song nên có cùng số lượng tấm

Khi nhiều string đấu vào cùng một MPPT, các string nên có cùng số lượng tấm, cùng loại tấm pin, cùng hướng lắp và cùng độ nghiêng.

Ví dụ:

String 1: 10 tấm
String 2: 10 tấm

Cách chia này hợp lý hơn so với:

String 1: 12 tấm
String 2: 8 tấm

Nếu hai string có số lượng tấm khác nhau nhưng đấu chung một MPPT, điện áp của hai string sẽ lệch nhau. Khi đó inverter khó tối ưu công suất, dẫn đến giảm sản lượng toàn hệ thống.

4. Không nên đấu chung các string khác hướng vào cùng một MPPT

Nếu một dãy pin quay hướng Đông và một dãy pin quay hướng Tây, không nên đấu chung vào cùng một MPPT. Nguyên nhân là hai hướng này nhận nắng khác nhau theo từng thời điểm trong ngày.

Buổi sáng, dãy hướng Đông phát mạnh hơn. Buổi chiều, dãy hướng Tây phát mạnh hơn. Nếu đấu chung vào một MPPT, inverter sẽ khó tối ưu công suất cho cả hai dãy, làm giảm hiệu suất hệ thống.

Trường hợp mái có nhiều hướng khác nhau, nên chia như sau:

MPPT 1: các tấm cùng hướng Đông
MPPT 2: các tấm cùng hướng Tây
MPPT 3 nếu có: các tấm hướng Nam hoặc hướng khác

5. Tránh để bóng che ảnh hưởng lên nhiều string

Bóng che là một trong những nguyên nhân làm giảm sản lượng điện mặt trời. Bóng có thể đến từ tường cao, cây, bồn nước, cột thu lôi, ống thông gió, nhà bên cạnh hoặc mái tum.

Khi chia string, cần khảo sát khu vực có nguy cơ bóng che. Nếu một nhóm tấm pin thường xuyên bị bóng che, nên tách nhóm đó sang string hoặc MPPT riêng nếu điều kiện inverter cho phép.

Không nên để vài tấm bị bóng che đấu chung với nhiều tấm không bị bóng che trong cùng một string dài, vì chỉ một phần bị che cũng có thể làm giảm dòng của cả chuỗi.

Cách Tính Số Tấm Pin Trong Một String

Để tính số tấm pin trong một string, cần có các thông số sau:

Thông số của tấm pin

Cần xem trên datasheet của tấm pin:

Công suất tấm pin, ví dụ 550Wp, 580Wp, 620Wp.
Voc: điện áp hở mạch.
Vmp: điện áp tại điểm công suất tối đa.
Isc: dòng ngắn mạch.
Imp: dòng làm việc.
Hệ số nhiệt độ Voc.

Thông số của inverter

Cần xem trên datasheet của inverter:

Điện áp DC tối đa.
Dải điện áp MPPT.
Điện áp khởi động.
Số lượng MPPT.
Số string tối đa trên mỗi MPPT.
Dòng điện tối đa trên mỗi MPPT.
Dòng điện tối đa trên mỗi string.

Ví Dụ Cách Chia String Tấm Pin Mặt Trời

Giả sử dùng tấm pin 620Wp, thông số tham khảo:

Voc khoảng 55V
Vmp khoảng 45V
Dòng làm việc khoảng 13A

Dùng inverter có thông số:

Điện áp DC tối đa: 1000V
Dải MPPT: 200V – 850V
Có 2 MPPT

Nếu chia 15 tấm thành 1 string:

Điện áp làm việc Vmp khoảng 15 x 45V = 675V
Điện áp hở mạch Voc khoảng 15 x 55V = 825V

Cách chia này về cơ bản nằm trong dải MPPT và chưa vượt ngưỡng 1000V. Tuy nhiên vẫn cần tính thêm hệ số nhiệt độ Voc để đảm bảo khi trời lạnh, điện áp hở mạch không vượt giới hạn DC tối đa của inverter.

Nếu có 30 tấm pin 620Wp, có thể chia thành 4 string tùy inverter và mặt bằng mái, ví dụ:

String 1: 8 tấm
String 2: 7 tấm
String 3: 8 tấm
String 4: 7 tấm

Tuy nhiên, nếu đấu song song vào cùng một MPPT thì nên ưu tiên các string có số lượng tấm bằng nhau. Trường hợp bắt buộc chia 8 và 7 tấm do mặt bằng mái, nên bố trí hợp lý theo từng MPPT, từng hướng mái và kiểm tra dải điện áp hoạt động của inverter.

Phương án tốt hơn nếu inverter cho phép có thể là:

MPPT 1: String 1 gồm 15 tấm
MPPT 2: String 2 gồm 15 tấm

Hoặc nếu inverter có nhiều MPPT/string input:

String 1: 8 tấm
String 2: 8 tấm
String 3: 7 tấm
String 4: 7 tấm

Trong đó hai string cùng số tấm nên được ghép cùng nhóm điều kiện nắng tương đương.

Những Lỗi Thường Gặp Khi Chia String

Chia quá nhiều tấm trong một string

Đây là lỗi nguy hiểm vì có thể làm điện áp DC vượt quá giới hạn inverter. Khi điện áp vượt ngưỡng, inverter có thể báo lỗi, ngừng hoạt động hoặc hư hỏng phần DC input.

Chia quá ít tấm trong một string

Nếu số tấm quá ít, điện áp string thấp. Inverter có thể không khởi động vào sáng sớm, hoạt động không ổn định khi trời âm u hoặc không đạt vùng MPPT tối ưu.

Đấu chung hai hướng mái vào một MPPT

Đây là lỗi khá phổ biến khi mái có nhiều mặt hướng khác nhau. Việc đấu chung các hướng mái khác nhau vào cùng một MPPT có thể làm giảm sản lượng điện đáng kể.

Dùng hai loại tấm pin khác nhau trong cùng một string

Không nên đấu chung hai loại tấm pin khác công suất, khác dòng điện hoặc khác điện áp trong cùng một string. Tấm yếu hơn sẽ kéo giảm hiệu suất của cả chuỗi.

Không tính dòng điện tối đa của MPPT

Nhiều người chỉ tính điện áp mà quên tính dòng điện. Khi đấu song song nhiều string vào một MPPT, dòng điện sẽ cộng lại. Nếu tổng dòng vượt quá giới hạn MPPT, inverter có thể giới hạn công suất hoặc báo lỗi.

Chia String Cho Hệ Điện Mặt Trời Gia Đình

Với hệ điện mặt trời gia đình từ 3kW đến 10kW, cách chia string thường đơn giản hơn vì số lượng tấm không quá nhiều.

Ví dụ:

Hệ 5kW

Nếu dùng tấm pin 550Wp, số lượng khoảng 9–10 tấm. Có thể chia thành 1 string nếu điện áp phù hợp với inverter.

Hệ 6kW

Nếu dùng tấm pin 620Wp, số lượng khoảng 10 tấm. Thường chia 1 string hoặc 2 string tùy inverter và hướng mái.

Hệ 10kW

Nếu dùng tấm pin 550Wp đến 620Wp, số lượng khoảng 16–18 tấm. Có thể chia thành 2 string, mỗi string 8–9 tấm hoặc chia theo từng MPPT nếu mái có nhiều hướng.

Chia String Cho Hệ Điện Mặt Trời 3 Pha

Với hệ 3 pha, số lượng tấm thường nhiều hơn, điện áp DC cao hơn và inverter có nhiều MPPT hơn. Vì vậy việc chia string cần tính toán kỹ hơn.

Nguyên tắc thường dùng:

Mỗi MPPT nên nhận các string cùng hướng, cùng độ nghiêng.
Các string song song nên cùng số tấm.
Không vượt dòng tối đa MPPT.
Không vượt điện áp DC tối đa khi tính theo Voc.
Ưu tiên chia string cân đối để inverter hoạt động ổn định.

Ví dụ hệ 20kW dùng 36 tấm pin 550Wp có thể chia thành:

MPPT 1: 18 tấm
MPPT 2: 18 tấm

Hoặc:

MPPT 1: 9 tấm + 9 tấm
MPPT 2: 9 tấm + 9 tấm

Cách chia cụ thể còn phụ thuộc vào inverter, hướng mái, khoảng cách dây DC và điều kiện bóng che.

Lưu Ý Khi Thi Công Dây DC Cho String Pin

Ngoài việc chia string đúng, thi công dây DC cũng rất quan trọng. Dây DC cần được đi gọn, đúng cực âm dương, dùng đầu nối MC4 chất lượng, hạn chế mối nối ngoài trời và có bảo vệ chống tia UV.

Một số lưu ý khi thi công:

Không để dây DC bị căng, gập gãy hoặc cọ vào cạnh sắc.
Không để đầu MC4 nằm sát mặt mái dễ ngập nước.
Phân biệt rõ cực dương và cực âm.
Có đánh dấu từng string để dễ bảo trì.
Dây DC nên đi trong ống gen, máng cáp hoặc ruột gà chống nắng nếu cần.
Lắp CB DC, cầu chì string, SPD DC và tiếp địa đúng kỹ thuật.

Khi Nào Cần Tách Nhiều String?

Không phải lúc nào cũng nên gom nhiều tấm vào một string dài. Nên tách nhiều string trong các trường hợp sau:

Mái có nhiều hướng khác nhau.
Có khu vực bị bóng che cục bộ.
Số lượng tấm nhiều.
Inverter có nhiều MPPT.
Dòng điện vượt giới hạn nếu gom chung.
Cần thuận tiện cho kiểm tra và bảo trì.
Mặt bằng tấm pin chia thành nhiều khu vực khác nhau.

Việc tách string hợp lý giúp inverter tối ưu từng khu vực pin, giảm ảnh hưởng của bóng che và tăng sản lượng điện thực tế.

Có Nên Tự Chia String Khi Lắp Điện Mặt Trời Không?

Nếu chỉ lắp hệ nhỏ, người dùng có thể tìm hiểu nguyên lý cơ bản. Tuy nhiên, việc chia string thực tế cần dựa trên datasheet tấm pin, datasheet inverter, nhiệt độ môi trường, hướng mái, bóng che, số MPPT và tiêu chuẩn an toàn điện DC.

Điện DC từ tấm pin có điện áp cao, nguy hiểm nếu đấu sai. Vì vậy, người dùng không nên tự đấu nối nếu chưa có chuyên môn. Tốt nhất nên để đơn vị kỹ thuật khảo sát và thiết kế sơ đồ string trước khi thi công.

LumiSolar Nhận Khảo Sát Và Thiết Kế String Tấm Pin Tại Hải Phòng

LumiSolar cung cấp giải pháp khảo sát, thiết kế và thi công hệ thống điện mặt trời tại Hải Phòng cho hộ gia đình, nhà xưởng, cửa hàng, văn phòng và doanh nghiệp.

Chúng tôi hỗ trợ:

Khảo sát mái thực tế.
Tư vấn công suất phù hợp.
Thiết kế mặt bằng tấm pin.
Chia string theo đúng thông số inverter.
Thiết kế sơ đồ nguyên lý hệ thống.
Lắp đặt inverter, tủ điện DC/AC, chống sét lan truyền.
Kiểm tra vận hành và bàn giao kỹ thuật.

Với mỗi công trình, LumiSolar luôn tính toán số lượng tấm pin, điện áp string, dòng điện MPPT, hướng mái và yếu tố bóng che để hệ thống vận hành an toàn, ổn định và đạt hiệu quả cao.

Kết Luận

Chia string tấm pin mặt trời là bước quan trọng trong thiết kế hệ thống điện mặt trời. Một hệ thống muốn phát điện tốt không chỉ cần tấm pin chất lượng và inverter tốt, mà còn phải được chia string đúng kỹ thuật.

Nguyên tắc quan trọng cần nhớ là: không vượt điện áp DC tối đa của inverter, điện áp string phải nằm trong dải MPPT, các string song song nên cùng số tấm, không đấu chung các hướng mái khác nhau vào cùng một MPPT và cần tính đến yếu tố bóng che.
