Các Loại Khung Giá Đỡ Dùng Trong Điện Mặt Trời: Ưu Nhược Điểm Và Cách Lựa Chọn Phù Hợp

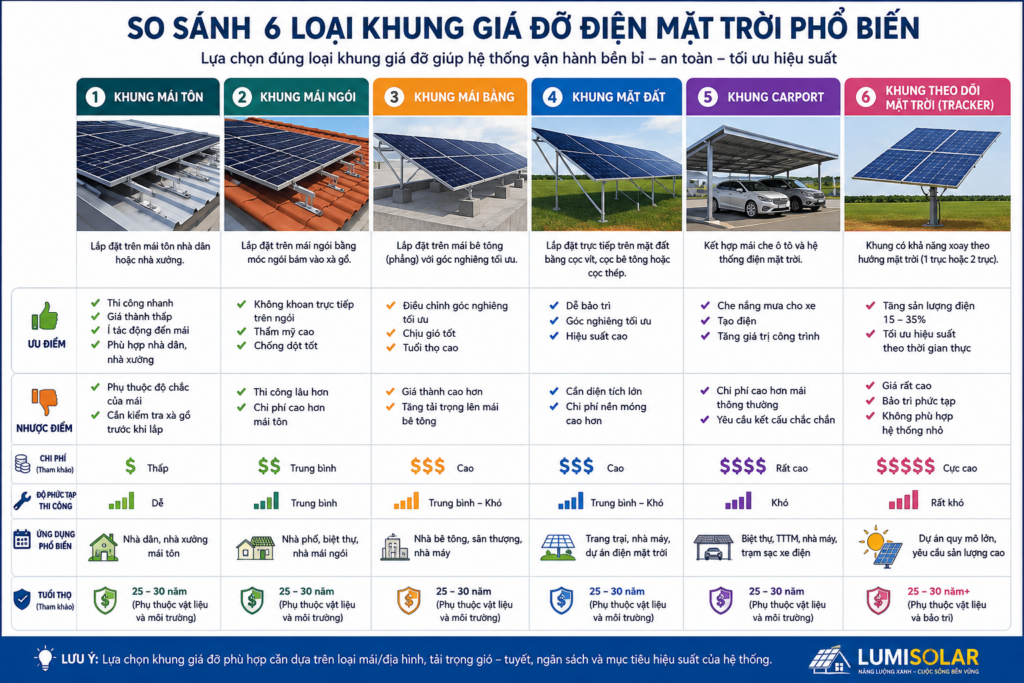

Các Loại Khung Giá Đỡ Dùng Trong Điện Mặt Trời

Khung giá đỡ là một trong những bộ phận quan trọng nhất của hệ thống điện năng lượng mặt trời. Đây là kết cấu chịu toàn bộ tải trọng của tấm pin, đồng thời phải chống chịu gió bão, mưa nắng và đảm bảo tuổi thọ từ 25–30 năm.

Nếu lựa chọn khung không phù hợp hoặc thi công sai kỹ thuật, hệ thống có thể bị rung lắc, giảm sản lượng điện, thậm chí gây mất an toàn trong mùa mưa bão.

Trong bài viết này, hãy cùng LumiSolar tìm hiểu đầy đủ các loại khung giá đỡ phổ biến hiện nay và cách lựa chọn phù hợp với từng công trình.

Khung Giá Đỡ Điện Mặt Trời Là Gì?

Khung giá đỡ (Solar Mounting System) là hệ kết cấu dùng để cố định các tấm pin năng lượng mặt trời lên:

• Mái tôn
• Mái ngói
• Mái bê tông
• Mặt đất
• Bãi đỗ xe
• Nhà xưởng
• Trang trại

Khung có nhiệm vụ:

• Chịu tải trọng của toàn bộ hệ thống.
• Chống gió bão.
• Giữ góc nghiêng tối ưu.
• Đảm bảo thông gió phía dưới tấm pin.
• Tăng tuổi thọ hệ thống.

1. Khung Giá Đỡ Mái Tôn

Đây là loại được sử dụng nhiều nhất tại Việt Nam.

Cấu tạo

• Rail nhôm
• Kẹp giữa
• Kẹp biên
• Pad L hoặc chân chữ L
• Bulong inox
• Keo chống dột

Ưu điểm

✔ Thi công nhanh.

✔ Giá thành thấp.

✔ Ít tác động đến mái.

✔ Phù hợp nhà dân và nhà xưởng.

Nhược điểm

• Phụ thuộc độ chắc của mái.
• Cần kiểm tra xà gồ trước khi lắp.

2. Khung Giá Đỡ Mái Ngói

Loại này sử dụng móc inox hoặc móc nhôm để bám vào xà gồ bên dưới.

Ưu điểm

• Không khoan trực tiếp lên viên ngói.
• Đảm bảo tính thẩm mỹ.
• Chống dột tốt.

Nhược điểm

• Thi công lâu hơn.
• Chi phí cao hơn mái tôn.

3. Khung Giá Đỡ Mái Bằng

Áp dụng cho mái bê tông.

Khung thường được chế tạo theo góc:

• 10°
• 15°
• 20°
• 25°
• 30°

Có thể dùng:

• Neo hóa chất
• Đế bê tông
• Ballast không khoan

Ưu điểm

• Điều chỉnh góc nghiêng tối ưu.
• Chịu gió tốt.
• Tuổi thọ cao.

Nhược điểm

• Giá thành cao hơn.
• Tăng tải trọng lên mái.

4. Khung Giá Đỡ Trên Mặt Đất (Ground Mount)

Đây là giải pháp dành cho:

• Trang trại
• Nhà máy
• Dự án điện mặt trời
• Khu đất trống

Khung thường làm bằng:

• Thép mạ kẽm nhúng nóng
• Nhôm định hình

Có thể sử dụng:

• Cọc vít
• Cọc bê tông
• Cọc ép

Ưu điểm

• Dễ bảo trì.
• Góc nghiêng tối ưu.
• Hiệu suất cao.

Nhược điểm

• Cần diện tích lớn.
• Chi phí nền móng cao.

5. Khung Carport Điện Mặt Trời

Đây là loại khung kết hợp mái che ô tô.

Được sử dụng tại:

• Biệt thự
• Trung tâm thương mại
• Nhà máy
• Trạm sạc xe điện

Ưu điểm

• Che nắng mưa.
• Tạo điện.
• Tăng giá trị công trình.

6. Khung Theo Dõi Mặt Trời (Solar Tracker)

Khung có khả năng xoay theo hướng mặt trời.

Có hai loại:

• 1 trục
• 2 trục

Ưu điểm

• Tăng sản lượng 15–35%.

Nhược điểm

• Giá rất cao.
• Bảo trì phức tạp.

Thường chỉ dùng cho dự án quy mô lớn.

Vật Liệu Khung Giá Đỡ Phổ Biến

Nhôm Anodized

Ưu điểm:

• Không gỉ
• Nhẹ
• Đẹp
• Tuổi thọ cao

Được sử dụng nhiều nhất hiện nay.

Thép Mạ Kẽm Nhúng Nóng

Ưu điểm:

• Chịu lực tốt
• Giá hợp lý

Nhược điểm:

• Nặng hơn nhôm.

Inox 304

Thường dùng cho:

• Bulong
• Ốc vít
• Kẹp

Ưu điểm:

• Không gỉ
• Chống ăn mòn nước biển

Rất phù hợp khu vực ven biển như Hải Phòng, Quảng Ninh.

Các Tiêu Chí Chọn Khung Giá Đỡ

Chịu tải trọng

Khung phải tính toán theo:

• Trọng lượng pin
• Tốc độ gió
• Tải trọng mưa

Khả năng chống ăn mòn

Đặc biệt quan trọng tại:

• Hải Phòng
• Quảng Ninh
• Đồ Sơn
• Cát Hải

Nên ưu tiên:

• Nhôm anodized
• Inox 304
• Thép mạ kẽm nhúng nóng

Tuổi thọ

Khung chất lượng có tuổi thọ:

• 25–30 năm

Tương đương tuổi thọ của tấm pin.

Tương thích với từng loại mái

Không phải mái nào cũng dùng chung một loại khung.

Cần khảo sát:

• Loại mái
• Khoảng cách xà gồ
• Độ dày tôn
• Hướng mái
• Độ dốc

Những Lỗi Thường Gặp Khi Lựa Chọn Khung

• Dùng thép sơn thay thép mạ kẽm.
• Bulong thường dễ bị gỉ.
• Rail quá mỏng.
• Không tính tải trọng gió.
• Thiếu giằng tăng cứng.
• Thi công sai khoảng cách kẹp.
• Khoan mái không chống dột.

Những lỗi này có thể khiến hệ thống bị rung lắc, cong khung hoặc tốc mái khi gặp gió lớn.

LumiSolar Thi Công Khung Giá Đỡ Theo Tiêu Chuẩn

LumiSolar sử dụng hệ khung chất lượng cao với:

• Rail nhôm anodized chịu lực.
• Bulong inox 304 chống gỉ.
• Kẹp giữa và kẹp biên đạt tiêu chuẩn.
• Chân L và phụ kiện đồng bộ.
• Thiết kế phù hợp từng loại mái.
• Tính toán tải trọng theo điều kiện thực tế.
• Thi công đúng kỹ thuật, hạn chế tối đa nguy cơ dột mái.

Mỗi công trình đều được khảo sát trước khi lắp đặt nhằm lựa chọn giải pháp khung tối ưu về độ bền, an toàn và hiệu quả vận hành.

Kết Luận

Khung giá đỡ tuy chỉ là phần kết cấu nhưng lại quyết định trực tiếp đến độ an toàn, độ bền và hiệu suất của toàn bộ hệ thống điện mặt trời. Việc lựa chọn đúng loại khung theo từng dạng mái, kết hợp vật liệu chất lượng và thi công đúng kỹ thuật sẽ giúp hệ thống vận hành ổn định trong nhiều năm, ngay cả trong điều kiện thời tiết khắc nghiệt.

Nếu bạn đang có nhu cầu lắp đặt điện mặt trời cho nhà ở, doanh nghiệp hoặc nhà xưởng, hãy ưu tiên lựa chọn đơn vị thi công có kinh nghiệm trong khảo sát kết cấu và thiết kế hệ khung chuyên nghiệp.
