BMS Hoạt Động Như Thế Nào? Nguyên Lý Quản Lý Và Bảo Vệ Pin Lithium Trong Hệ Thống Điện Mặt Trời

Trong các hệ thống điện mặt trời sử dụng pin lưu trữ lithium, BMS (Battery Management System) được ví như “bộ não” của toàn bộ hệ pin. Nếu cell pin là nơi lưu trữ năng lượng thì BMS chính là trung tâm điều khiển, giám sát và bảo vệ để pin hoạt động an toàn, ổn định và đạt tuổi thọ cao.

Nhiều người chỉ biết rằng pin lithium có BMS nhưng chưa hiểu BMS hoạt động như thế nào, quản lý những gì và vì sao nó lại quan trọng đến vậy. Bài viết dưới đây sẽ giúp bạn hiểu rõ nguyên lý hoạt động của BMS trong hệ thống điện mặt trời.

BMS là gì?

BMS (Battery Management System) là hệ thống quản lý pin lithium, có nhiệm vụ:

• Giám sát trạng thái của từng cell pin.
• Điều khiển quá trình sạc và xả.
• Bảo vệ pin trước các sự cố điện và nhiệt.
• Cân bằng điện áp giữa các cell.
• Giao tiếp với inverter hybrid.
• Tính toán SOC, SOH và nhiều thông số khác.

Nếu không có BMS, pin lithium sẽ không thể hoạt động ổn định và rất dễ bị hư hỏng.

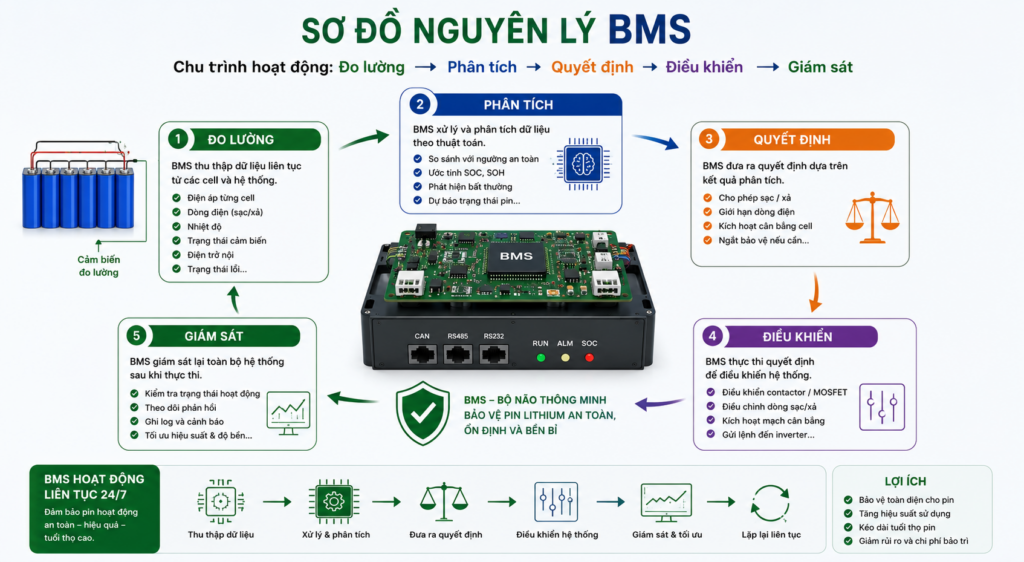

BMS hoạt động theo nguyên lý nào?

BMS làm việc liên tục theo chu trình:

Đo lường → Phân tích → Quyết định → Điều khiển → Giám sát lại

Quá trình này diễn ra hàng trăm đến hàng nghìn lần mỗi giây.

Ví dụ:

Cell số 8 tăng điện áp bất thường.

↓

BMS phát hiện.

↓

So sánh với ngưỡng cài đặt.

↓

Nếu vượt giới hạn.

↓

Ra lệnh inverter giảm dòng sạc hoặc ngắt sạc.

↓

Theo dõi lại trạng thái pin.

Nhờ đó, pin luôn hoạt động trong vùng an toàn.

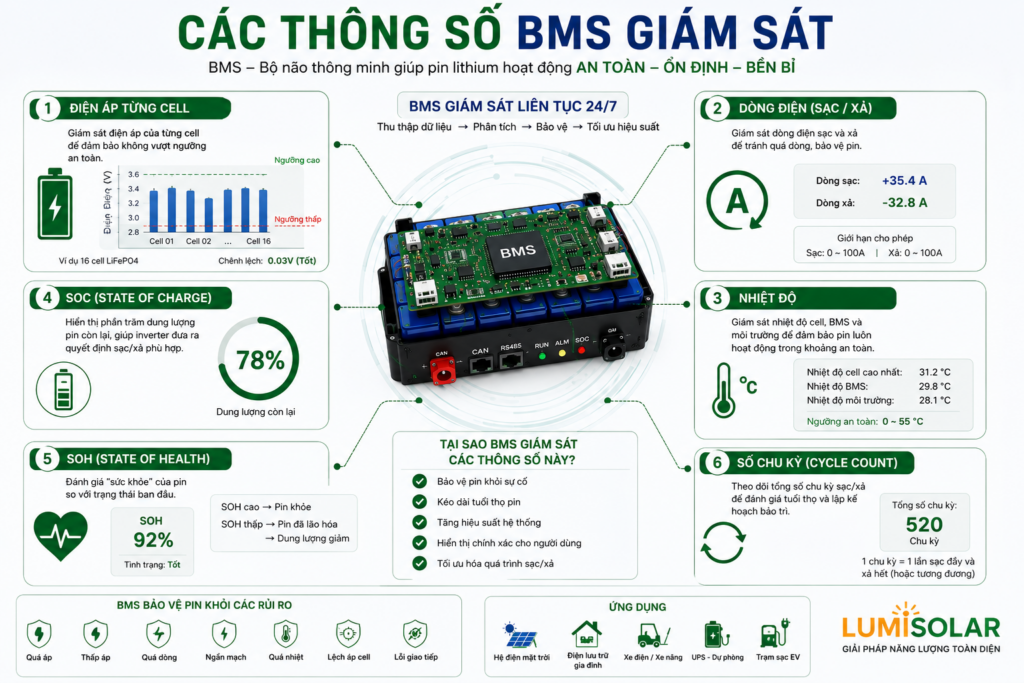

BMS giám sát những thông số nào?

1. Điện áp từng cell

Đây là thông số quan trọng nhất.

Ví dụ:

Cell 1:

3.32V

Cell 2:

3.31V

…

Cell 16:

3.33V

Nếu một cell tăng quá cao hoặc giảm quá thấp, BMS sẽ can thiệp ngay.

2. Dòng điện

BMS đo:

• Dòng sạc
• Dòng xả

Nếu dòng vượt giới hạn thiết kế:

BMS sẽ:

• Cảnh báo
• Giảm dòng
• Hoặc ngắt hệ thống

để tránh hỏng cell.

3. Nhiệt độ

Pin lithium làm việc tốt trong khoảng nhiệt độ phù hợp.

BMS theo dõi:

• Nhiệt độ cell
• Nhiệt độ MOSFET
• Nhiệt độ BMS
• Nhiệt độ môi trường (tùy dòng pin)

Nếu quá nóng hoặc quá lạnh:

BMS có thể:

• Ngừng sạc
• Giảm dòng
• Báo lỗi

4. SOC

SOC (State of Charge)

cho biết pin còn bao nhiêu % dung lượng.

Ví dụ:

100%

↓

80%

↓

50%

↓

20%

↓

10%

BMS gửi SOC về inverter để quyết định thời điểm sạc hoặc xả.

5. SOH

SOH (State of Health)

đánh giá “sức khỏe” của pin.

Ví dụ:

Pin mới:

SOH 100%

Sau nhiều năm:

95%

↓

90%

↓

85%

Thông số này giúp đánh giá mức suy giảm của pin.

6. Chu kỳ sạc/xả

BMS ghi lại:

• Tổng số chu kỳ
• Thời gian hoạt động
• Lịch sử lỗi

Thông tin này rất hữu ích khi bảo trì.

BMS điều khiển pin như thế nào?

Sau khi thu thập dữ liệu, BMS sẽ điều khiển hệ pin.

Ví dụ:

Pin gần đầy.

↓

Điện áp tăng.

↓

BMS yêu cầu inverter giảm dòng sạc.

↓

Nếu vẫn tiếp tục tăng.

↓

BMS ngắt sạc.

Hoặc:

Tải tiêu thụ quá lớn.

↓

Dòng xả vượt giới hạn.

↓

BMS ngắt xả.

↓

Bảo vệ cell.

BMS cân bằng cell ra sao?

Sau nhiều chu kỳ, điện áp giữa các cell sẽ không còn bằng nhau.

Ví dụ:

Cell 1:

3.34V

Cell 2:

3.30V

Cell 3:

3.29V

…

Nếu để lâu:

Dung lượng pin sẽ giảm.

BMS sẽ kích hoạt chức năng:

Cell Balancing

để cân bằng điện áp.

Có hai công nghệ:

Passive Balancing

BMS xả bớt năng lượng của cell có điện áp cao.

Đây là công nghệ phổ biến nhất.

Active Balancing

Năng lượng từ cell cao được chuyển sang cell thấp.

Ưu điểm:

• Hiệu suất cao hơn.
• Cân bằng nhanh hơn.
• Tăng tuổi thọ pin.

BMS giao tiếp với inverter như thế nào?

Trong hệ điện mặt trời Hybrid, BMS không hoạt động độc lập.

Nó liên tục trao đổi dữ liệu với inverter.

Các giao thức phổ biến:

• CAN
• RS485

BMS gửi cho inverter:

• SOC
• SOH
• Điện áp pin
• Dòng điện
• Giới hạn sạc
• Giới hạn xả
• Cảnh báo lỗi
• Trạng thái hoạt động

Nhờ vậy inverter biết:

• Khi nào nên sạc.
• Khi nào nên xả.
• Khi nào phải dừng.

BMS bảo vệ pin trước những nguy hiểm nào?

Một BMS chất lượng có thể bảo vệ:

Quá áp

Khi cell vượt điện áp cho phép.

↓

Ngắt sạc.

Thấp áp

Khi pin gần cạn.

↓

Ngắt xả.

Quá dòng

Nếu tải tiêu thụ quá lớn.

↓

Ngắt mạch.

Ngắn mạch

BMS phát hiện dòng tăng đột biến.

↓

Ngắt ngay contactor hoặc MOSFET.

Quá nhiệt

Nếu pin nóng quá mức.

↓

Dừng sạc.

↓

Hoặc dừng xả.

Lệch áp cell

BMS kích hoạt cân bằng cell.

Lỗi giao tiếp

Nếu inverter mất kết nối.

↓

BMS ghi nhận lỗi.

↓

Có thể chuyển sang chế độ bảo vệ.

BMS trong pin áp thấp và pin áp cao

Pin áp thấp

Thường:

48V

51.2V

BMS quản lý:

Một pack pin hoặc nhiều pack song song.

Ứng dụng:

• Gia đình
• Biệt thự
• Văn phòng

Pin áp cao

Điện áp:

100V

200V

400V

600V+

Có nhiều cấp BMS:

• Module BMS
• Master BMS
• HV Box

Ứng dụng:

• Nhà máy
• Khách sạn
• Trung tâm dữ liệu
• Trạm sạc EV

Điều gì xảy ra nếu BMS hỏng?

Nếu BMS lỗi, pin có thể gặp:

• Không sạc.
• Không xả.
• Inverter không nhận pin.
• SOC sai.
• Báo lỗi CAN.
• Báo lỗi RS485.
• Mất cân bằng cell.
• Giảm tuổi thọ.
• Không đóng contactor.

Do đó BMS là bộ phận cực kỳ quan trọng.

Làm sao để BMS hoạt động ổn định?

Để hệ thống bền lâu, nên:

• Chọn pin chính hãng.
• Dùng inverter tương thích.
• Không cài sai điện áp sạc.
• Không ghép pin khác hãng.
• Kiểm tra dây CAN.
• Kiểm tra RS485.
• Đặt pin nơi thoáng mát.
• Không để pin quá nóng.
• Bảo trì định kỳ.
• Cập nhật firmware khi cần.

Kết luận

BMS là trung tâm điều khiển của pin lithium, có nhiệm vụ giám sát, phân tích và điều khiển toàn bộ quá trình sạc, xả và bảo vệ hệ pin. Nhờ BMS, pin lithium có thể hoạt động an toàn, kéo dài tuổi thọ và giao tiếp hiệu quả với inverter trong hệ thống điện mặt trời.

Khi lựa chọn pin lưu trữ, ngoài dung lượng kWh, người dùng nên đặc biệt quan tâm đến chất lượng BMS, khả năng cân bằng cell, giao thức CAN/RS485 và mức độ tương thích với inverter. Một BMS tốt không chỉ giúp hệ thống vận hành ổn định mà còn giảm đáng kể nguy cơ sự cố trong suốt quá trình sử dụng.
